Реферат

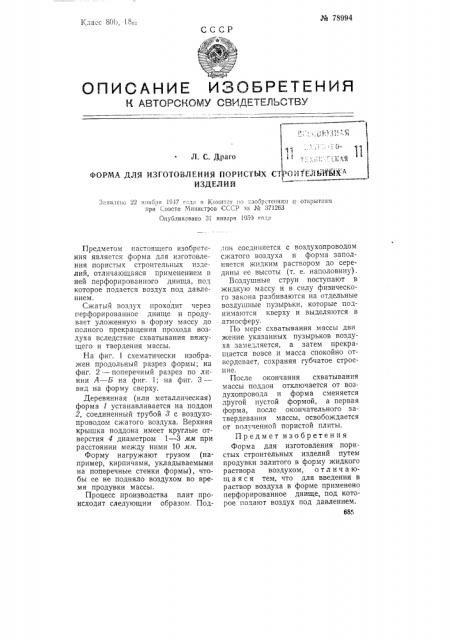

М 78994

Класс 80Ь, 18в

СССР.фЯЪ..,, ц

Ф ° т;.. -...: - 1 л,о

Л. С. Драго

ФОРМА ДЛЯ ИЗГОТОВЛЕНИЯ ПОРИСТЫХ СРРОИТЕЛЬИЙ Р

ИЗДЕЛИЙ

Заявлено 22 ноября 1917 гоя» в Комитет, о изобретения:» и открытиям при Совете Министров СССР за ¹ 3712бз

Опубликовано 81 января 1950 го а

Предметом настоящего изобретения является форма для изготовления пористых строительных изделий, отличающаяся применением в ней перфорированного днища, под которое подается воздух под давлением.

Сжатый воздух проходит через перфорированное днище и продувает уложенную в форму массу до полного прекращения прохода воздуха вследствие схватывания вяжущего и твердения массы.

На фиг. 1 схематически изображен продольный разрез формы; на фиг. 2 — поперечный разрез по линии А — Б на фиг. 1; на фиг. 3— вид на форму сверху.

Деревянная (или металлическая) форма 1 устанавливается на поддон

2, соединенный трубо" 8 с воздухопроводом сжатого воздуха. Верхняя крышка поддона имеет круглые отверстия 4 диаметром 1 — 3 мм при расстоянии между ними 10 л м.

Форму нагружают грузом (например, кирпичами, укладываемыми на поперечные стенки формы), чтобы ее не подняло воздухом во время продувки массы.

Процесс производства плит происходит следующим образом. Подион соединяется с воздухопроводом сжатого воздуха и форма заполняется жидким раствором до середины ее высоты (т. е. наполовину).

Воздушные струи поступают в жидкую массу и в силу физического закона разбиваются на отдельные воздушные пузырьки, которые поднимаются кверху и выделяются в атмосферу.

По мере схватывания массы дви жение указанных пузырьков воздуха замедляется, а затем прекращается вовсе и масса спокойно отвердевает, сохраняя губчатое строение.

После окончания схватывания массы поддон отключается от воздухопр овода и форма сменяется другой пустой формой, а первая форма, после окончательного затвердевания массы, освобождается от полученной пористой плиты.

Предмет изобретения

Форма для изготовления пористых строительных изделий путем продувки залитого в форму жидкого раствора воздухом, о т л и ч а ющ а я с я тем, что для введения в раствор воздуха в форме применено перфорированное днище, под которое подают воздух под давлением.

685
