Реферат



Сонвэ Советскнв

Соцналнстнческнк

Реслублнк

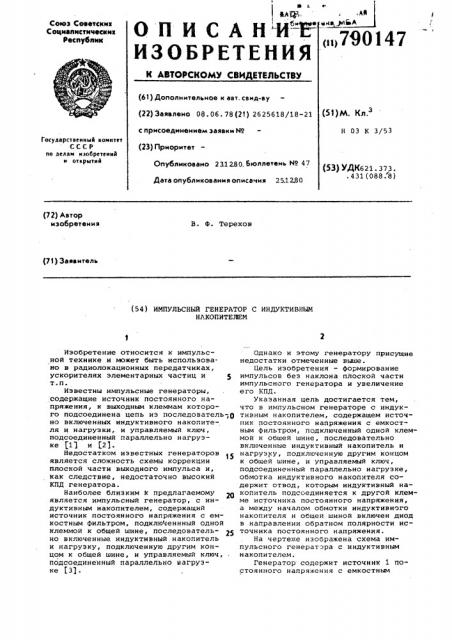

О П И С А Н ФЛ.-

ИЗОБРЕТЕНИЯ

<>790147

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт, свид-ву (22) Заявлено 08. 06. 78 (21) 2625618/18-21 с присоединением заявки ¹ (23) Приоритет

Опубликовано 231 280, Бюллетень ¹ 47

Дата опубликования описачия 25.1280 (51)М. Кл.

Н 03 К 3/53

Государственный комнтет

СССР по делам нзобретеннй н отврытнй (53) ÓÄÊ621. 373. .431(088.8) (72) Автор изобретения

В. Ф. Терехов (71) Заявитель (S4) ИМПУЛЬСНЫЙ ГЕНЕРАТОР С ИНДУКТИВНЫМ

НАКОПИТЕЛЕМ

Изобретение относится к импульсной технике и может быть использовано в радиолокационных передатчиках, ускорителях элементарных частиц и 5 т.п.

Известны импульсные генератОры, содержащие источник постоянного напряжения, к выходным клеммам которого подсоединена цепь из последователь-,р но включенных индуктивного накопителя и нагрузки, и управляемый ключ, подсоединенный параллельно нагрузке (11 и (2).

Недостатком известных генераторов является сложность схемы коррекции плоской части выходного импульса и, как следствие, недостаточно высокий

КПД генератора.

Наиболее близким к предлагаемому является импульсный генератор, с индуктивным накопителем, содержащий источник постоянного напряжения с емкостным фильтром, подключеннный одной клеммой к общей шине, последовательно включенные индуктивный накопитель и нагрузку, подключенную другим концом к общей шине, и управляемый ключ, подсоединенный параллельно нагрузке 131.

Однако и этому генератору присущие недостатки отмеченные выше.

Цель изобретения — формирование импульсов без наклона плоской части импульсного генератора и увеличение его КПД.

Укаэанная цель достигается тем, что в импульсном генераторе с индуктивным накопителем, содержащем источник постоянного напряжения с емкостным фильтром, подключенный одной клеммой к обшей шине, последовательно включенные индуктивный накопитель н нагрузку, подключенную другим концом к общей шине, и управляемый ключ, подсоединенный параллельно нагрузке, обмотка индуктивного накопителя содержит отвод, которым индуктивный накопитель подсоединяется к другой клемме источника постоянного напряжения, а между началом обмотки индуктивного накопителя и общей шиной включен диод в направлении обратном полярности источника постоянного напряжения.

На чертеже изображена схема импульсного генератора с индуктивным накопителем.

Генератор содержит источник 1 постоянного напряжения с емкостным,790147 фильтром, подключенный одной клеммой к общей шине, индуктивный накопитель

2 в виде линейного дросселя,, подключенный последовательно с индуктив-. ным накопителем, нагрузку 3, подсо" единенный параллельно нагрузке управляемый ключ 4 и диод 5, подключенный катодом к началу обмотки индук- тивного накопителя а, при этом отвод б индуктивного накопителя подключен к другой клемме источника питания.

Генератор работает следующим об- 1© разом.

При замыкании управляемого ключа 4 от источника 1 постоянного напряжения по части б-в обмотки индуктивного накопителя 2 проходит ток, иамаг- 3$ ничивающий его магнитопровод.

При размыкании управляемого ключа

4 под влиянием запасенной в индуктивном накопителе энергии и обмотке накопителя индуктируется напряжение, значительно превышающее по величине напряжение источника постоянного напряжения и приложенное.к нагрузке 3.

При новом замыкании управляемого ключа 4 последний шунтирует нагрузку, и ток в нагрузке прекращается.

При отсутствии в индуктивном накопителе части а-б обмотки генератор должен был бы формировать в нагрузке импульс напряжения с наклоном плоской части (ввиду постепенного уменьшения ЗО запасенной энергии накопителя).

Влияние части а-б обмотки индуктивного накопителя 2 с диодом 5 проявляется в следующем. Число витков этой части обмотки выбрано таким об- 3$ разом, чтобы индуктироваиное в ней напряжение к концу импульса было равно напряжению на емкостиом фильтре источника 1 постоянного напряжения.

В случае превышения уровня индуктиро- @ ванного напряжения в части а-б над уровнем напряжения источника 1, в цепи, образованной частью а-б обмотки, емкостным фильтром, источника питания 1 и диодом 5, появится ток, кото-, рый окажет на индуктивный накопитель- М шунтирующее действие, снимая с накопителя ту часть энергии, которая об« разует с начала формирования импульса его наклонную часть. По мере приближения к концу импульса, шунтирующее (ограничивающее) действие укаэанной выае цепи уменьшается, и таким образом в нагрузке производится равномерное выделение напряжения в течение всей длительности импульса.

Часть энергии импульса, снятая с нагрузки с помощью указанной цепи, передается в конденсатор емкостного фильтра источника 1, повышая при этом КПД генератора.

Применение предлагаемого генератора позволяет формировать импульсы без наклона плоской части с повышенным КПД генератора, в связи. с чем улучшаются тактико-технические характеристики импульсных генераторов данного типа.

Формула изобретения

Импульсный генератор с индуктивным накопителем, содержащий источник пофтоянного напряжения с емкостным фильтром, подключенным одной клеммой к общей шине, последовательно включенные индуктивный накопитель и нагрузку, подключенную другим концом к общей шине, и управляемый ключ, подсоединенный, параллельно нагрузке, о тл и ч а ю шийся тем, что, с целью формирования импульсов без наклона плоской части и увеличения КПД генератора, обмотка индуктивного накопителя содержит отвод, которым ин"дуктивный накопитель подключен к другой клемме источника постоянного напряжения, а между началом обмотки индуктивного накопителя и общей шиной включен диод в направлении обратном полярности источника постоянного напряжения.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9 387508, кл. Н 03 К 7/02, 1969.

2 ° Авторское свидетельство СССР

М 498719> кл. Н 03 K 7/02> 19743". Авторское свидетельство СССР

В 450341, кл. Н 03 К 7/02, 1972 (прототий).
