Реферат



Союз Советскик

Социалистических

Республик

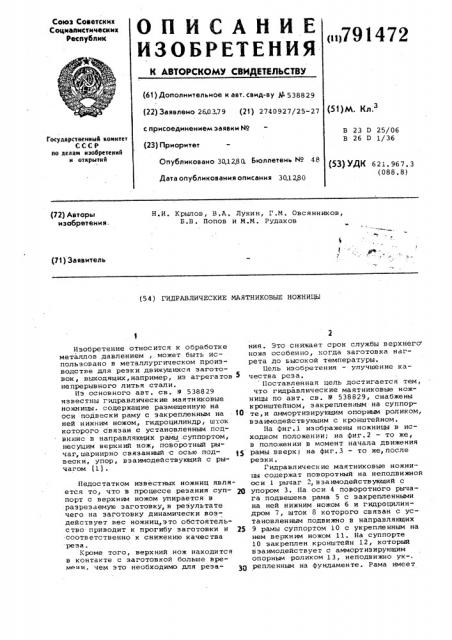

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

«»791472 (61) Дополнительное к авт. саид-ву ф. 538829 (22) Заявлено 2603.79 (21) 2740927/25-27 (51) М. Кл.з с присоединением заявки ¹

В 23 D 25/06

В 26 D 1/36

Государственный комитет

СССР яо делам мзобретемий и открытий (23) Приоритет

Опубликовано 30,1280. Бюллетень ¹ 48

{53) УДК 621. 967. 3 (088.8) Дата опубликования описания 30,1280 (72) Авторы изобретения. (71) Заявитель (54) ГИДРАВЛИЧЕСКИЕ МАЯТНИКОВЫЕ НОЖНИЦЫ ния. Это снижает срок службы верхнего ножа особенно, когда заготовка нагрета до высокой температуры.

Цель изобретения — улучшение качества реза. Поставленная цель достигается тем, что гидравлические маятниковые ножницы по авт. св. Р 538829, снабжены кронштейном, закрепленным на суппорте,и аммортизирующим опорным роликом, взаимодействующим с кронштейном.

На фиг.1 изображены ножницы в исходном положении; на фиг.2 — то же, в положении в момент начала движения рамы вверх; на фиг.3 — то же,после резки.

Гидравлические маятниковые ножницы содержат поворотный на неподвижной оси 1 рычаг -, взаимодействующий с упором 3. На оси 4 поворотного рычага подвешена рама 5 с закрепленными на ней нижним ножом 6 и гидроцилиндром 7, шток 8 которого связан с установленным подвижно в направляющих

9 рамы суппортом 10 с укрепленным на нем верхним ножом 11. На суппорте

10 закреплен кронштейн 12, который взаимодействует с аммортиэирующим опорным роликом 13, неподвижно ук-. репленным на фундаменте. Рама имеет

Изобретение относится к обработке металлов давлением, может быть использовано в металлургическом производстве для резки движущихся заготовок, выходящих, например, иэ агрегатов 5 непрерывного литья стали.

Иэ основного авт. св. Р 538829 известны гидравлические маятниковые ножницы. содержащие размещенную на оси подвески раму с закрепленным на 10 ней нижним ножом, гидроцилиндр, шток которого связан с установленным подвижно в направляющих рамы .суппортом, несущим верхний нож, поворотный ры«рнир» связанный с осью под- 15 вески, упор, взаимодействующий с рычагом (1).

Недостатком известных ножниц является то, что в процессе резания суп- 2О порт с верхним ножом упирается в разрезаемую заготовку, в результате чего на заготовку динамически воздействует вес ножниц,это обстоятельство приводит к прогибу заготовки и 25 соответственно к снижению качества реза.

Кроме того, верхний нож находится в контакте с заготовкой больше времени. чем это необходимо для резаН.И. Крылов, В.A. Лукин, Г.М. Овсянников, Б.В. Попов и М.М. Рудаков

791472 опорный выступ 14, который взаимоДействует с аммортизирующим упором

15, укрепленным на фундаменте.

Разрезаемый материал 16 транспортируется роликами 17.

Ножницы работают следующим образом.

8 ииссххоодднноом м ппооллоожжеенниии и ((ффиигг,1) поворотный рычаг 2 под действием подвешенных на его оси 4 масс прижат к упору 3, фиксируя исходное положение рычага и соответственно оси 4 ° При этом рама 5 под действием собственного веса прижата своим опорным выс тупом 14 к амортизирующему упору 15, фиксируя исходное положение рам.

При необходимости произвести разрезание материала 16 рабочая жидкость под давлением подается в поршневую полость гидроцилиндра 7, и суппорт

10 с ножом 11 и кронштейном 12 перемещается в направляющих 9 рамы 5 до соприкосновения кронштейна 12 с аммортизирующим опорным роликом 13.

Порше нь гидроцилиндра 7, продолжа я свое движение, поднимает раму 5 с нижним ножом 6 и поворачивает при этом рычаг 2 на оси 1. Нож 6 взаимодействует с ножом 11, осуществляя разрезание материала 16.

После этого рабочая жидкость подается в штоковую полость гидроцилиндра, поршнев ая полость соединяе т= ся со сливом, и поршень гидроцилиндра переместится вверх в исходное положе нне.

Рама под действием собственного веса опустится вниз до тех пор, пока рычаг 2 не коснется упора 3, после чего суппорт 10 поднимется вверх в исходное положение. При этом силовой контакт ножей с разрезаемьм слитком происходит на пути перемещения ножей, равном не более толщины разрезаемого материала, что составляет около 25% полного перемещения ножей за цикл, Экономический эффект достигается за счет сокращения времени контакта верхнего ножа с разрезаемым горячим слитком, что удлиняет срок его службы, сокращает. величину отклонения

33 рамы и исключает возможность деформации слитка при резании.

Формула изобретения

Г идравлическ ие маятниковые ножницы по авт. св. 9 538829, о т л и ч а ющ ие с я тем, что, с целью улучшения качества реза, они снабжены кронштейном, закрепленным на суппорте, и аммортизирующим опорным роликом, взаимодействующим с кронштейhOM,, Источники информации, гринятые во внимание при экспертизе

1. Авторское свидетельство СССР

9 538829, кл. В 23 D 25/06, 1975.
