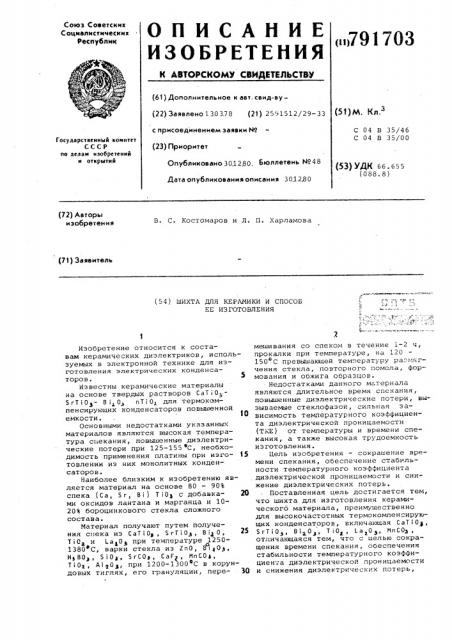

Шихта для керамики и способ ее изготовления
Иллюстрации
Показать всеРеферат
Союз Советскик
Социалистическик
Республик
ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
< н7917()3 (61) Дополнительное к авт. свид-ву— (22) Заявлено 130378 (21) 2591512/29-33 с присоединением заявки № (51) М К 3
С 04 В 35/46
С 04 В 35/00
Государственный комитет
СССР по делам изобретений н открытий (23) Приоритет
Опубликовано 301280. Бюллетень ¹48
Дата опубликования описания 30.1280 (53) УДК 66.655 (088. 8) (72) Авторы изобретения
В. С. Костомаров и Л. П. Харламова (71) Заявитель (54) ШИХТА ДЛЯ KEPAMHKH И СПОСОБ
EE ИЗГОТОВЛЕНИЯ
Изобретение относится к составам керамических диэлектриков, используемых в электронной технике для изготовления электрических конденсаторов.
Известны керамические материалы на основе твердых растворов CaTiO>:S rТ i ОЗ- В 04 пТ i О для термокомпенсирующих конденсаторов повышенной емкости.
Основными недостатками указанных материалов являются высокая температура спекания, повышенные диэлектрические потери при 125-155 4С, необходимость применения платины при изго- 15 товлении из них монолитных конденсаторов.
Наиболее близким к изобретению является материал на основе 80 — 90% спека (Са, 5 г, Вi) Т iO с добавка- 20 ми оксидов лантана и марганца и 10.—
20Ъ бороцинкового стекла сложного состава.
Материал получают путем получения спека из СаТi04, S гТiОз, Вig О, ТiС> и (.айОз при температуре 125013804С, варки стекла из ZnO, В аОз, НЗBO>, S iO, 5гС04, CaF, МпСОа, ТiOò, А)10>, при 1200-1300 С в корундовых тиглях, его грануляции, пере- 30 мешивания со спеком в течение i-? ч, прокалки при температуре, на 120
150 С превышающей тем ературу размягчения стекла, повторного помола, формования и обжига образцов.
Недостатками данного материала являются длительное время спекания, повышенные диэлектрические потери, вызываемые стеклофазой, сильная зависимость температурного коэффициента диэлектрической проницаемости (ТКЕ) от температуры и времени спекания, а также высокая трудоемкость изготовления.
Цель изобретения — сокращение времени спекания, обеспечение стабильности температурного коэффициента диэлектрической проницаемости и снижение диэлектрических потерь.
Поставленная цель достигается тем, что шихта для изготовления керамическогб материала, преимущественно для высокочастотных термокомпенсирующих конденсаторов, включающая СаТ Ов, 5 гТ i Оз, В i>0>, Т iO>, La>0>, МпСОз, отличающаяся тем, что с целью сокращения времени спекания, обеспечения стабильности температурного коэффициен а диэлектрической проницаемости и снижения диэлектрических потерь, 791703
Технологические свойства
Электрические свойства
Состав шихт спеков, вес.Ъ
Состав шихты, вес ° Ъ
Марка материала
tg ф ТКЕ 10 Тру6
1/ С доем кост н/ч (Са,S.r, (Са,Lа)
В1)Т10 Т10Ъ ремя обжига ини- средаль- нее ое о
CaTi0>49,69 CaTiO
S гТ 10Ъ 34,79 L 03
Bi О 11,12 Tio
59,32
24,11
15,12
СаТ i ОЪ 46,06
SrT1O 31,1О
03 она дополнительно содержат каолин и
ZnB> О при следующем соотношении компонентов, вес.Ъ:
СаТ10Ь 46,0-50,0
S r T i Oy 20,0-32,0
В i 0 6,5-10,5 т 1О 3 5-7,0
La 0> 1,0-6,2
МпСОЬ 0,14-0 16
Каолин 0,03-0,3
ZnB>0j
7-9 Материалы из данной шихты полу- © чают смешиванием компонентов, приготовлением спеков, дроблением, смешиванием термообработкой, вторичным помолом, формованием заготовок и их . обжигом. Причем предварительно синте- )$ зируют два спека — первый из шихты состава, вес.Ъ:
S rT! ОЬ 34-36
Bi O 1.1- 1 2
Тi О .Ь Ь
3,7-3,9 26
La>O> 0,4-0,6
Ип СОз 0,11-0,16
СаТ i Оз Остальное, а второй — из шихты состава, вес.Ъ:
L a<0 24-26
Ti0х 14,8-15,8
МЯСО> 0,16-0,20
Каолйн
0,9-1,1 Оз Остальное .
При смешивании спеков добавляют и
ZnB>0, термообработку проводят при
30 температуре 750-800 С, а обжиг при
1100 C.
Смешивание шихт спеков производят в вибромельницах, а синтезируют в печах непрерывного действия при 1300- 35
1400 С. Метаборат цинка синтезируют из смеси Zno и Н ВО, взятых в зквимолекулярном соотношении, при 830860 в среде воздуха в электропечах. 40
Из готовых соединений титаната кальция-стронция висмута и титаната лантана-кальция, измельченных до размера частиц 0,5 мм, и метабората цинка, измельченно1„-о до удельной поверхности 5500 см /r, приготовляют материал. Материал смешивают и размалывают в вибромельнице до достижения удельной поверхности ) 5500смЪг, затем подвергают термообработке в печах непрерывного или периодического действия при 750-800 С и вновь измельчают до удельной поверхности
3 5500 см /г.
Далее из полученного материала (смеси) любым из известных способов изготавливают заготовки монолитных конденсаторов, которые обжигают в окислительной среде в электрических скоростных или обычных печах непрерывного действия. Минимальное время обжига заготовок, не содержащих технологической связки 10 — 15 мин при температуре ниже 1100 С.
B процессе обжига за счет активной жидкой фазы происходит быстрое спекание изделий. Присутствие в материале двух титанатов с заданным комплексом диэлектрических свойств — титаната кальция стронция-висмута с высоким отрицательным ТКЕ, равным (1600180Î) ° 10 6 1 .С и титаната кальция-лантана с ТКЕ, равным †(400-500)-10
l/ С, позволяет регулировать значео ние TKE заготовок в пределах — (4701500) 10 1/ С, а также поддерживать его значения на заданном уровне при колебаниях параметров технологичес1кого процесса изготовления материала и изделий из него.
Конкретными примерами предлагаемого материала являются составы
1-3, свойства которых в сравнении со свойствами известных материалов приведены в таблице. Из приведенных данных видно, что изделия из предлагаемого материала спекаются в
50-60 раз быстрее, чем из материалапрототипа. Разброс TKE материала и изделий после обжига, величина сд д в 3, а трудоемкость в 2 раза ниже, чем у существующего.
Практическое применение материала в производстве конденсаторов позволяет резко увеличить производительность печей, снизить расход электроэнергии, сократить расход платины, палладия и улучшить технические, экономические характеристики монолитных конденсаторов.
791703
Продолжение таблицы
3,77 МпСО 0,17 1-3 1500 0,6 15мин 5 -60
0,49 Каолин 0,98
0,14
СК-1500
3,80 Т jo
1,15 La О
О, 14 Мп С01
7,9
0,03
40 мин т jo а О
Ип СО
Zn B> 04
Каолин
СаТjo 49,4
Sr Ti О) 21,8
Bi 0> 7,1
Т|ОВ 6,4
La>Og 6,0
HnCOg 0,15
Каолин 0,25
CaTiO 59,30
La О 24,42
Сат103 49,65
SrTjO 34,8
81 03 11,1 т о 3,8 а оз 0 „5
ИпС03 0,15
Т! 0 15,10
Мп СО 0,18 95-+ 1-3 750+-5 -45
Каолин 1,00.
0,65 10мин 40 мин
СК-750
2пВ2 04 8,9
ВННИПИ Заказ 9391/22 Тираж 671 Подписное
Филиал ППП Патент, г, Ужгород, ул. Проектная, 4
Формула изобретения 35
1. ыихта для керамики преимущественно для высокочастотных термокомпенсирующих конденсаторов, включающая СаТ jo, 5гТ iO>, В|то, Т jo>, ба О,МпСО,отличающая-,щ с a тTеeмM, что, с целью сокращения времени спекания и обеспечения стабильности температурного коэффициента диэлектрической проницаемости и снижения диэлектрических потерь, она дополнительно содержит каолин и 45
ZnB,Oд, при следующем соотношении компойентов, вес.Ъ:
СаТjo 46,0-50,0
3 20,0-32, О
6,5-10,5 50 т)о 3 5-7,2
La О 1,0-6,2
Ип СОВ 0,14-0,16
Каолин О, 03-0 3
ZnВ Од 7-9 55
2. Способ изготовления керамики из шихты по и. 1 путем смешивания
75- 4-8 +150 1,25 15 ч 30 ч
-100 компонентов, приготовления спеков, их дробления, смешивания термообработкой, вторичного дробления, формования заготовок и их обжигом, о т л ич а ю шийся тем, что предварительно синтезируют два спека: первый из шихты состава, вес.Ъ:
5rT i0
34-36
В 0 11-12
Т j0 3,7-3,9
La О 0,4-0,6
МпСО> 0,11-0,16
СаТ 0 Остальное, а второй — из ыихты, состава, вес.Ъ: а,ОЗ 24-26
Т 0 14,8-15,8
Мп СО 0,16-0,20
Каолин 0,9-1,1
СаТ 0 Остальное
При смешивании спеков добавляют
ZnB О, термообработку проводят при температуре 750-800 С, а обжиг - при температуре 1100ОC.
