Реферат

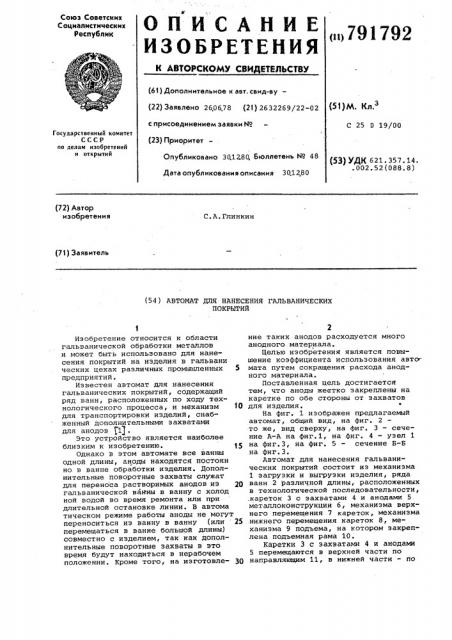

OAИСА ИF

83OSVexrn H

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

<н791792 (б1) Дополнительное к авт. свид-ву (22) Заявлено 26.06.78 (21) 2632269/22-02 с присоединением заявки ¹ (23) Приоритет

Опубликовано 301280, Бюллетень № 48

Дата опубликования описания 3012,80 (51)M. Кл 3

С 25 D 19/00

Государственный комитет

СССР по делам изобретений н открытий (53) УДК 621 ° 357-14 °

° 002 ° 52 (088. 8) (72) Автор изобретения

С. А. Гли нк и н (71) Заявитель (54) АВТОМАТ ДЛЯ НАНЕСЕНИЯ ГАЛЬВАНИЧЕСКИХ

ПОКРЫТИЙ

Изобретение относится к области гальванической обработки металлов .и может быть использовано для нанесения покрытий на изделия в гальвани ческих цехах различных промышленных 5 предприятий.

Известен автомат для нанесения гальванических покрытий, содержащий ряд ванн, расположенных по ходу технологического процесса, и механизм 10 для транспортировки изделий, снабженный дополнительными захватами для анодов 11).

Это устройство является наиболее близким к изобретению. 15

Однако в этом автомате все ванны одной длины, аноды находятся постоян но в ванне обработки изделия. Дополнительные поворотные захваты служат для переноса растворимых анодов из 2р гальванической ванны в ванну с холод ной водой во время ремонта или при длительной остановке линии. В автома тическом режиме работы аноды не могут переноситься из ванну в ванну (или 25 перемещаться в ванне большой длины) совместно с изделием, так как дополнительные поворотные захваты в это время будут находиться в нерабочем положении. Кроме того, на изготовле- 3Q ние таких анодов расходуется много анодного материала.

Целью изобретений является повышение коэффициента использования авто мата путем сокращения расхода анодного материала.

Поставленная цель достигается тем, что аноды жестко закреплены на каретке по обе стороны от захватов для изделия.

На фиг. 1 изображен предлагаемый автомат, общий вид, на фиг. 2 то же, вид сверху, на фиг. 3 — сечение А-A на фиг.1, на фиг. 4 — узел 1 на фиг.3, на фиг. 5 — сечение Б-Б на фиг.3.

Автомат для нанесения гальванических покрытий состоит из механизма

1 загрузки и выгрузки иэделия, ряда ванн 2 различной длины, расположенных в технологической последовательности, .кареток 3 с захватами 4 и анодами 5 металлоконструкции 6, механизма верхнего перемещения 7 кареток, механизма нижнего перемещения кареток 8, механизма 9 подъема, на котором закреплена подъемная рама 10.

Каретки 3 с захватами 4 и анодами

5 перемещаются в верхней части по направляющим 11, в нижней части — по

791792 направляющим 12, параллельными между собой и сопрягающимся с промежуточными направляющими 13, расположенными на подъемной раме 10 с возможностью вертикального перемещения.

На металлоконструкции 6 закреплены анодная 14 и катодная 15 шины, а на каретках соответственно расположены анодная 16 и катодная 17 щетки, снимающие напряжение с сести и поающие его соответственно на аноды 5, расположенные по обе стороны изде- . ® лия на каретках, и на изделие 18 служащее катодом.

Автомат работает следующим образом.

Механизм 1 загрузки выгрузки подает изделие 18 в захваты 4 каретки 3$

3, в которых оно зажимается. Затем каретка 3 с изделием 18, механизмом верхнего перемещения 7 передвигается иа один шаг по направляющим 11. В этом время на месте загрузки произво- р дится загрузка следующей каретки.

Совершив два шага, каретка попадает на направляющие 13, расположенные на подъемной раме 10 и находящиеся в верхнем положении, затем механизм 9 опускает. подъемную раму в нижнее положение, при этом иэделие, закрепленное в .каретке, попадает в первую ванну.

По истечении технологического времени вЫдержки изделия в ванне подъем ная рама 10 поднимается, механизм 7 пе-З редвигает каретки на величину следующего шага,при этом первая каретка попадает в зону второй ванны,а на ее мес4 7 то приходит следующая каретка и т.д.

Совершив несколько шагов, каретка попадает в длинную ванну (длина зависит от времени выдержки иэделия в .ванне). В длинной ванне каретки передвигаются по направляющим 12 с помощью механизма нижнего перемещения 8, ра- 4О ботающего синхронно с механизмом верхнего перемещения.

Анодные 16 и катодные 17 щетки снимают электрический ток с шин 14 и 15 и подают его соответственно на аноды

5 и изделие 18 на протяжении всего времени нахождения изделия в ванне.

Каретки с изделиями, пройдя полный цикл обработки во всех ваннах, возвращаются к исходному месту за уэкивыгрузки, где происходит разгрузка готовых изделий и загрузка новых на каретке. Далее цикл обработки на автомате продолжается.

Преимуществом данного автомата по сравнению с известными является то, что аноды расположены непосредственно на каретках по обе стороны от издели ь, Это позволяет сократить расход анодного материала. По предварительным подсчетам расход анодного материала в изобретении снижается в 1,5 раза по сравнению с известным.

Формула изобретения

Автомат для нанесения гальванических покрытий, содержащий ряд ванн, расположенных по ходу технологического процесса, электроды каретки с захватами для изделия„ металлоконструкцию,механизмы,подъема и горизонталь-ного перемещения кареток, о т л и ч а ю шийся тем, что, с целью повышения коэффициента его использова ния путем. сокращения расхода анодного материала, аноды жестко закреплены на каретке по обе стороны от захватов для изделия.

Источники информации, принятые во внимание при экспертизе

1.. Авторское свидетельство СССР

9 513125, кл. С 25 D 17/06, 1974.
