Реферат

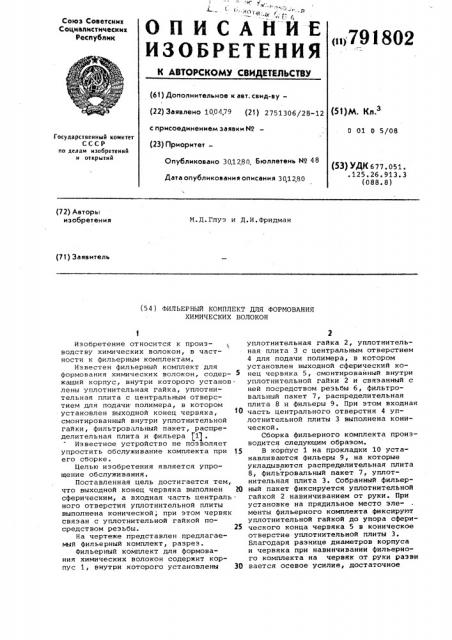

Союз Советских

Социаттистических

Республик 111791802

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву(51)М. Кл з (22) Заявлено 1004,79 (21) 2751306/28-12

0 01 0 5/08 с присоединением заявки ¹ (23) Приоритет

Государственный комитет

СССР ио делам изобретений и открытий

Опубликовано 301280 бюллетень й9 48

Дата опубликования описания 301280 (53) УДК 677.051..125.26.913.3 (088.8) (72) Авторы изобретения

М.Д.Глуз и Д.И.Фридман (71) Заявитель (54) ФИЛЬЕРНЫЙ КОМПЛЕКТ ДЛЯ ФОРМОВАНИЯ

ХИМИЧЕСКИХ ВОЛОКОН

Изобретение относится к производству химических волокон, в частности к фильерным комплектам.

Известен фильерный комплект для формования химических волокон, содержащий корпус, внутри которого установлены уплотнительная гайка, уплотнительная плита с центральным отверстием для подачи полимера, в котором установлен выходной конец червяка, смонтированный внутри уплотнительной гайки, фильтровальный пакет, распределительная плита и фильера P1) .

Известное устройство не позволяет упростить обслуживание комплекта при 15 его сборке.

Целью изобретения является упрощение обслуживания.

Поставленная цель достигается тем, что выходной конец червяка выполнен Ю сферическим, а входная часть централь— ного отверстия уплотнительной плиты выполнена конической, при этом червяк связан с уплотнительной гайкой посредством резьбы. 2S

На чертеже представлен предлагаемый фильерный комплект, разрез.

Фильерный комплект для формования химических волокон содержит корпус 1, внутри которого установлены 30 уплотнительная гайка 2, уплотнительная плита 3 с центральным отверстием

4 для подачи полимера, в котором установлен выходной сферический конец червяка 5, смонтированный внутри уплотнительной гайки 2 и связанный с ней посредством резьбы 6, фильтровальный пакет 7, распределительная плита 8 и фильеры 9. При этом входная часть центрального отверстия 4 уплотнительной плиты 3 выполнена конической.

Сборка фильерного комплекта производится следующим образом.

В корпус 1 на прокладки 10 устанавливаются фильеры 9, на которые укладываются распределительная плита

8, фильтровальный пакет 7, уплотнительная плита 3. Собранный фильерный пакет фиксируется уплотнительной гайкой 2 навинчиванием от руки. При установке на прядильное место элементы фильерного комплекта фиксируют уплотнительной гайкой до упора сферического конца червяка 5 в коническое отверстие уплотнительной плиты 3.

Благодаря разнице диаметров корпуса и червяка при навинчивании фильерного комплекта на червяк от руки разви вается осевое усилие, достаточное

791802

Составитель Л. Ризер

Редактор Г.Прусова Техред N.Кузьма Корректор С., Шомак

Эаказ 9406/26 Тираж 502 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

3 для надежного уплотнения элементов фильерного комплекта в корпусе.

Предлагаемое выполнение устройства позволяет значительно .упростить обслуживание.

Формула изобретения

Фильерный комплект для формования химических волокон, содержащий корпус, внутри которого установлены упуплотнительная гайка, уплотнительная плита с центральным отверстием для подачи полимера, в котором установлен выходной конец червяка, смонтированный внутри уплотнительной гайки, фильтровальный пакет, распределительная плита и фильера, отличающийся тем, что, с целью упрощения обслуживания, выходной конец червяка выполнен сферическим, а выходная часть центрального отверстия уплотнительной плиты выполнена конической, при этом червяк связан с уплотнительной гайкой посредством резьбы.
