Рабочий оголовок грунтозаборника
Иллюстрации
Реферат
."an t „;з л; у
Союз Советских
Социалистических
Республик

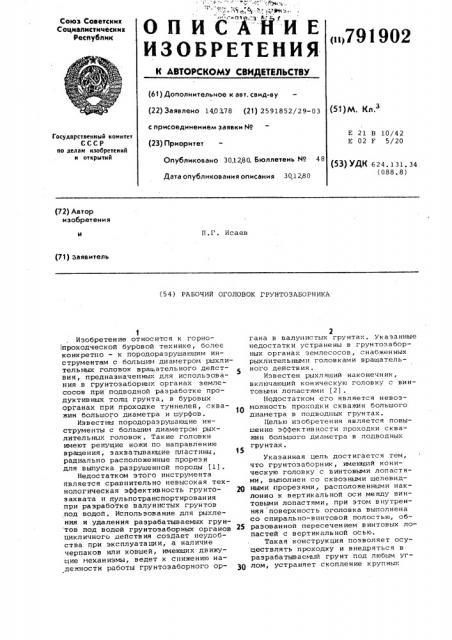

ОПИС ИЕ
ИЗОБРЕТЕНИЯ
<а1179 1 902
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6!) Дополнительное к авт. свид-ву (22) Заявлено 140Х78 (2!) 2591852/29-03 (!)М с присоединением заявки )4o
Е 21 В 10/42
Е 02 F 5/20
Государственный комитет
СССР по делам изобретений и открытий (23) Приоритет
Опубликовано 30.1280, Бюллетень 8о 4 8
Дата опубликования описания 30,1280 (53) УДК 624. 131, 34 (088. 8) (72) Автор изобретения
П.Г. Исаев и (71) заявитель (54) РАБОЧИЙ ОГОЛОВОК ГРУНТОЗАБОРНИКА
Изобретение относится к горно проходческой буровой технике, более конкретно - к породоразрушающим инструментам с большим диаметром рыхлительных головок вращательного действия, предназначенных для использования в грунтозаборных органах землесосоа при подводной раз рабо тк е продуктивных толщ грунта, в буровых органах при проходке туннелей, скважин большого диаметра и шурфов.
Известны породоразрушающие инструменты с большим диаметром рыхлительных головок. Такие головки имеют режущие ножи по направлению вращения, захватывающие пластины, !5 радиально расположенные прорези для выпуска разрушенной породы (1) .
Недостатком этого инструмента является сравнительно невысокая технологическая эффективность грунто- 29 захвата и пульпотранспортирования при разработке валунистых грунтов под водой. Использование для рыхления и удаления разрабатываемых грун тов под водой грунтозаборных органов цикличного действия создает неудобства при эксплуатации, а наличие черпаков или ковшей, имеющих движущие механизмы, ведет к снижению надежности работы грунтозаборного органа в валунистых грунтах. укаэанные недостатки устранены в грунтозаборных органах землесосов, с набжен ных рыхлительнымн головками вращательного действия.
Известен рыхлящий наконечник, включающий коническую головку с винтовыми лопастями (2) .
Недостатком его является невозможность Проходки скважин большого диаметра в подводных грунтах.
Целью изобретения является повышение эффектив ности проходки скважин большого диаметра в подводных грунтах .
Указанная цель достигается тем, что грунтоз аборн ик, имеющий ко ническую голов ку с в интовыми лоп астями, выполнен со сквозными щелевидными прорезями, расположенными наклонно к вертикальной оси между винтовыми лопастями, при этом в нутренняя поверхность оголовка выполнена со спирально-винтовой полостью, образованной пересечением винтовых лопастей с вертикальной осью.
Такая конструкция позволяет осуществлять проходку и внедряться в разрабатываемый грунт под любым углом, устраняет скопление крупных
791902 включений и их попадание во всасывающий пульповод,.повышается эффективность грунтоэаборника и всей установки в целом.
На фиг.1 изображен рабочий оголовок с частичным боковым вырезом (при» соединение оголовка выполнено для непосредственного присоединения к всасывающему приемнику грунтозаборника или колонне труб); на фиг.2 то же, вид сверху; на фиг.3 - то же, для присоединения к ведомому валу трансмиссии, расположенному соосно внутри всасывающего пульповода; на фиг.4 — то же, вид сверху. Стрелками показано направление поступающего через прорези грунта. и потока пульпы, выходящей из полостей.
Рабочий оголовок грунтозаборника содержит корпус,в верхней части которого имеется резьба 1 для соединения с приемным концом всаса грунтозаборника (см. фиг.1) или с валом трансмиссии, соосно расположенным внутри всасывающего органа (см.фиг.3)
Корпус имеет монолитную металлическую конструкцию конусообразной формы, с внешней стороны он снабжен спирально-винтовыми лентами 2 с режущей кромкой и сквозными прорезями 3 между ними для удаления поступающего от забоя грунта. Внутри корпуса имеются, спирально-винтовые полости 4, образованные соответствен -но пересечением лент, примыкающих к оси корпуса.
Рабочий оголовок грунтозаборника работает следукщим образом.
Присоединяемый. к приемному концу всасывалцего пульповода или колонне труб или к ведомому валу (см. ,фиг. 3),соосно расположенному по всасывающей трубе,в которых создается вакуум, рабочий оголовок, получая вращение, как бы ввинчивается, внедряясь, разрыхляет спирально-винтовыми лентами 2 с режущими кромками грунт на дне водоема под водой. Скапливающиеся при всасывании у прорезей 3 крупные включения отжимаются при ьращении спиральHo-âèнтовыми лентами 2 на периферию. В результате разрабатываемый грунт через нак- лонно расположенные относительно оси корпуса сквозные прорези 3 беспрепятственно поступает в спирально-винтовые полости 4, которые направляют пульпу в приемный конец всаса грунтозаборника.
Использование изобретения позволяет повысить технологическую эффективность процесса всасывания при разработке валунистых грунтов.
Универсальность такой конструкции дает возможность его использовать в грунтозаборниках непрерывного действия при проходке скважин большого диаметра или шурфов под водой.
Конусообразная форма и наличие спирально-винтовых лент охватывающих корпус и образукщих внутри, соответственно своим пересеченищ ям с его осью спирально-винто.вые полости, усиливает конструкцию, улучшая при этом поступление пульпы к грунтозаборнику.
Формула изобретения
Рабочий оголовок грунтозаборника, включающий коническую головку с винтовыми лопастями, о т л и ч а ю
30 шийся тем, что, с целью повышения эффективности проходки скважин большого диаметра в подводных грунтах, он выполнен со сквозными щелевидными прорезями, расположен3Я ными наклонно к вертикальной оси между винтовыми лопастями, при этом внутренняя поверхность оголовка выполнена со спирально-винтовой полостью, образованной пересечением винтовых лопастей с вертикальной осью.
Ис точн ик и информации, принятые во внимание при экспертизе
1. Патент CUA 9 3962803, кл. 37-66, опублик . 15. 06 . 76 .
45 2. Авторское свидетельство СССР
Р 188910, E 02 F. 5/20, 31. 03. 5 (прототип) .
l91 902
М ° фиг. 3
