Реферат



,% 79191

Класс 7с, 15

СССР

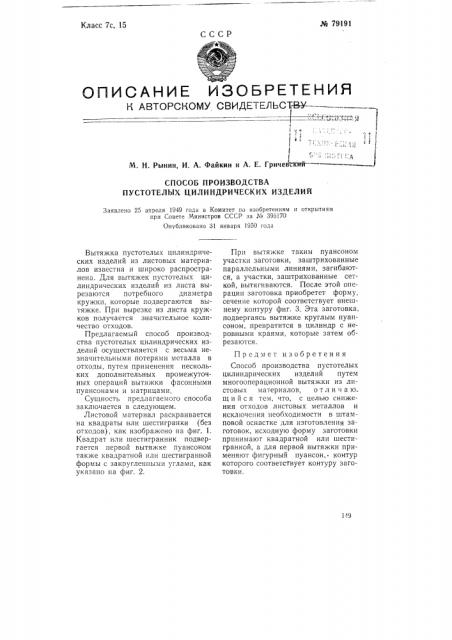

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(.„1

1." 11

М. H. Рынки, И. А. Файкин н A. E. ГричевЬлпгСПОСОБ ПРОИЗВОДСТВА

ПУСТОТЕЛЫХ ЦИЛИНДРИЧЕСКИХ ИЗДЕЛИЙ

Заявлено 25 апреля 1949 года в Комитет по изобретениям и открытиям при Совете Министров СССР за ¹ 396170

Опубликовано 31 января !950 года

119

Вытяжка пустотелых цилиндрических изделий из листовых материалов известна и широко распространена. Для вытяжек пустотелых цилиндрических изделий из листа вырезаются потребного диаметра кружки, которые подвергаются вытяжке. При вырезке из листа кружков получается значительное количество отходов.

Предлагаемый способ производства пустотелых цилиндрических изделий осуществляется с весьма незначительными потерями металла в отходы, путем применения нескольких дополнительных промежуточных операций вытяжки фасонными пуансонами и матрицами.

Сущность предлагаемого способа заключается в следующем.

Листовой материал раскраивается на квадраты или шестигранки (без отходов), как изображено на фиг. 1, Квадрат или шестигранник подвергается первой вытяжке пуансоном также квадратной или шестигранной формы с закругленными углами, как указано на фиг. 2.

При вытяжке таким пу ансоном участки заготовки, заштрихованные параллельными линиями, загибаются, а участки, заштрихованные сеткой, вытягиваются. После этой операции заготовка приобретет форму, сечение которой соответствует внешнему контуру фиг. 3. Эта заготовка, подвергаясь вытяжке круглым пуансоном, превратится в цилиндр с неровными краями, которые затем обрезаются.

Предмет изобретения

Способ производства пустотелых цилиндрических изделий путем многооперационной вытяжки из листовых материалов, отл и ч а ю шийся тем, что, с целью снижения отходов листовых металлов и исключения необходимости в штамповой оснастке для изготовления заготовок, исходную форму заготовки принимают квадратной или шестигранной, а для первой вытяжки применяют фигурный пуансон, ° контур которого соответствует контуру заготовки.
