Реферат

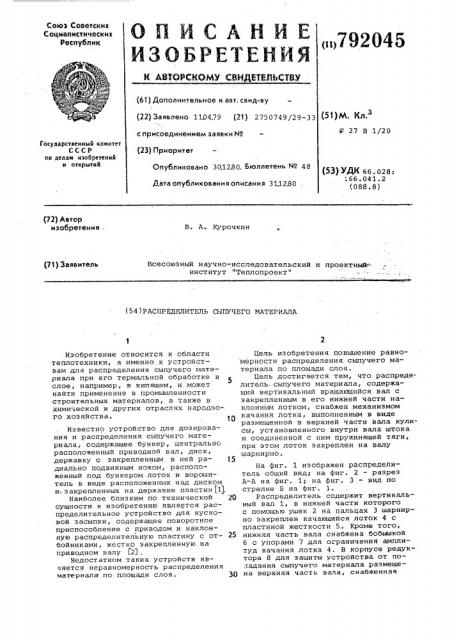

Союз Советских

Социалистических

Республик (6t) Дополнительное к авт, свид-ву (22) Заявлено 1104.79 (21) 2750749/29-33 (51)М. Кл.

Р 27 В 1/20 с присоединением заявки ¹ (23) Приоритет

Государственный комитет

СССР но делам нзобретеннй н откр ытн Й

Опубликовано 30.1230. Бюллетень ¹ 48

Дата опубликования описания 3112..80, (53) УДК 66. 028:

:66.041.2 (088.8) (72) Автор изобретения

В. Ае Курочкин (73) Заявитель

Всесоюзный научно-исследовательский и проектныйинститут "Теплопроект" (54 ) РАСПРЕДЕЛИТЕЛЬ СЫПУЧЕГО МАТЕРИАЛА

Изобретение относится к области теплотехники, а именно к устройствам для распределения сыпучего материала при его термальной обработке в слое, например, в кипящем, и может найти применение в промышленности строительных материалов, а также в химической и других отраслях народного хозяйства. tQ

Известно устройство для дозирования и распределения сыпучего материала, содержащее бункер, центрально расположенный приводной вал, диск, дер>кавку с закрепленным, в ней радиально подви>кным ножом, расположенный под бункером лоток и ворошитель в виде расположенных над диском и- закрепленных на державке пластин(11, Наиболее близким по технической 20 сущности к изобретению является распределительное устройство для кусковой засыпки, содержащее поворотное приспособление с приводом и наклонную распределительную пластину с от- 25 бойниками, жестко закрепленную на приводном валу Г2) .

Недостатком таких устройств является неравномерность распределения материала по площади слоя. 30

Цель изобретения повышение равно мерности распределения. сыпучего материала по площади слоя.

Цель достигается тем, что распределитель сыпучего материала, содержащий вертикальный вращающийся вал с закрепленным в его нижней части наклонным лотком, снабжен механизмом качания лотка, выполненным в виде размещенной в верхней части вала кулисы, установленного внутри вала штока и соединенной с ним пружинящей тяги, при этом лоток закреплен на валу шарнирно.

На фиг. 1 изображен распределитель общий вид; на фиг. 2 — разрез

A-А на фиг. 1; на фиг. 3 — вид по стрелке Б на фиг. 1.

Распределитель содержит вертикальный вал 1, в нижней части которого с помощью ушек 2 на пальцах 3 шарнирно закреплен качающийся лоток 4 с пластиной жесткости 5.. Кроме того, нижняя часть вала снабжена бобышкой

6 с упорами 7 для ограничения амплитуд качания лотка 4. В корпусе редуктора 8 для защиты устройства от попадания сыпучего материала .размещена верхняя часть вала, снабженная

792045 червячным приводом, состоящим из .червячного колеса 9, червяка 10 и кулисного .привода 11 с качающейся обоймой 12. Последняя с вращающейся обоймой 13 и пальцем 14 приводит в движение шток 15 с рычагом 16, вмонтированным одним концом в прорезь на штоке 15 и закрепленным с возможностью качания при помощи. кронштейнов

17 на штифте 18. К свободному концу рычага 16 присоединена пружинящая тяга 19, причем рычаг 16 и верхняя часть тяги 19 размещены в кожухе 20 с гофром 21 для защиты внутренней полости вала 1 от попадания сыпучега материала. Нижняя часть тяги J9 соединена с ушком 22, закрепленным на лотке 4. Материал подается на лоток

4 из желоба 23.

Распределитель работает следующим образом.

Вертикальный вал 1 приводится во вращение с помощью червячного колеса

9 и червячно-кулисного механизма состоящего из элементов 10 и 11.

Механизм качает обойму 12, которая толкает вращающуюся обойму 13 с пальцем 14. Усилие толкания через палец

14 передается на шток 15 и далее на рычаг 16 и тягу 19, связанную с лотком 4 через ушко 22. При этом лоток

4, вращаясь, совершает качания вокруг пальцев 3. В крайних положениях качания лотка 4 происходит удар лотка об упоры 7, что обеспечивает надежный сброс материала.

Выбирая габариты лотка, частоту его вращения и .амплитуду качания, можно получить заданную степень равномерности распределения сыпучего материала.

Распределитель сыпучего материала обеспечивает равномерное распределение материала по площади слоя, что позволяет снизить расход электроэнергии и топлива при сушке зернистых материалов. Особенно эффективно применение распределителя на установках с высокой мощностью.

Формула изобретения

15 Распределитель сыпучего материала, содержащий вертикальный вращающийся вал с закрепленным в его- нижней части наклонным лотком, о т л и ч а юшийся тем,.что, с целью повышеЩ ния равномерности распределения сыпучего материала по площади слоя, он снабжен механизмом качания лотка, выполненным в виде размещенной в верхней части вала кулисы, установленного внутри вала штока. и соединенной с ним пружинящей тяги, при этом лоток закреплен на валу шарнирно.

Источники информации, принятые во внимание при Экспертизе

1. Авторское свидетельство СССР по заявке Р 2505467/29-33, кл. Я 01 F 13/00 В 65 С 65/34, 1977.

7 Авторское свидетельство СССР

9 323623, кл. F 27 В 1/20, 1970.
