М 79206

Класс 42Ь, 2без

СССР

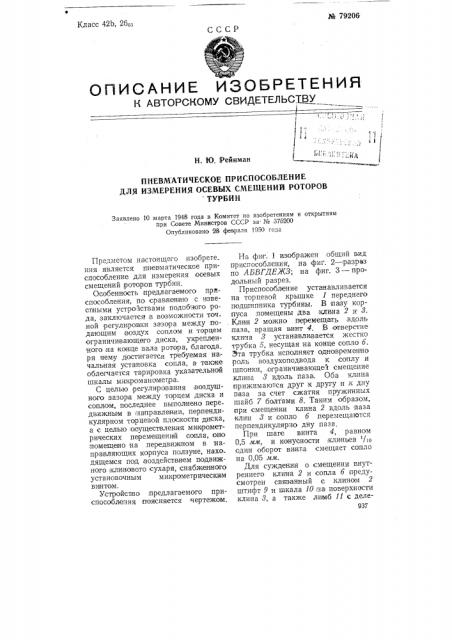

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Н. Ю., Рейнман

ПНЕВМАТИЧЕСКОЕ ПРИСПОСОБЛЕНИЕ

ДЛЯ ИЗМЕРЕНИЯ ОСЕВЫХ СМЕЩЕНИЙ РОТОРОВ ТУРБИН

Заявлено 10 марта 1948 го да в Комитет по изобретениям и открытиям при Совете Министров СССР за № 375200

Опубликовано 28 февраля 1950 года

Предметом настоящегс изобрете ния является пневматическое приспособление для измерения осевых смещений роторов тур бин.

Особенность предлагаемого приспособления, по сравнению с извеспными устройствами подобного рода, заключается,в возможности точ ной регулировки зазора между подающим воздух соплом и торцем ограничивающего диска, укрепленного;на конце вала ротора, благода ря чему достигается требуемая на; чальная установка сопла, а также облегчается тарировка указательной шкалы микромансмет ра.

С целью регулирования |воздушного зазор а между торцем диска. и со илом, последнее выполнено пере движным в гна правлении, пер пендикулярном торцевой плоскости диска, а с целью псуществления мииро метри1ческих перемещений сопла, оно помещено на передвижном в направляющих корпуса ползуне, нахо дящемся под воздействием подвижното клинового сухаря, снабженного установочным микрометрическим винтом.

Устройство предлагаемого приспособления поясняется чертежом.

На фит. 1 изображен общий вид приспособления, на фиг. 2 — р,азрвз по АБВГДЕЖЗ; на фиг. 3 — продольный разрез.

Приспособление устанавливается на торцевой крышке 1 переднего подшипника турбины. В пазу корпуса помещены два клина 2 и 8. . Клишин 2 можно перемещапъ вдоль паза, вращая винт 4. В отверстие клича 3 устанавливается жестко трубка 5, несущая на конце сопло б.

Эта трубка исполняет одновременно

;роль воздухоподвода к соплу и шпонки, сграничивающеи смещение клиона 8 вдоль паза . Ооа клина прижимаются друг:к другу и,к дну паза за счет сжатия пружинных шайб 7 болтами 8. Таким образом, при смещении клина 2 вдоль паза кляйн 8 и сопло б перемещаются перпендикулярно дну паза.

При шаге винта 4, равном

0,5 мм, и конусности клиньев /lo один оборот виконта смещает сопло на 0,05 мм.

Для суждения о смещении внутреннего клина 2 и сопла б предусмотрен связанный с клином 2 штифт 9 и шкала 10 ча поверхности клина 8, а также лимб 11 с деле937

М 79206 ниями, посаженный на квадратную головку винта 4.

В корпусе приопособления предусмотрено также нарезное отверстие, используемое при точной градуиров ке для ярепления стойки для установки на ней индикатора. При, этом луковка индикатора касается IIO" верхности клина 3 и индикатор измеряет аксиальное смещение сопла.

Регулирующий винт 4 закрывается защитным колпачком 12, который навертывается на резьбу упорной шайбы 13:и может быть занломбирован.

Диск 14 посажен н а хвостовик 15, являющийся продолженнем вала 1б турбины,и выходящий через отверстие в торцевой крышке подшипника наружу. Конец хвостовика под посадку диска 14,протачиваетоя после установки хвостовика на вал при помощи резца:н а месте, что обеспечивает отсутствие бвений диска.

Диапазон смещений соала равен

1 лм. Для согласования акси альной установки сопла б,и диска 14 служит втулка 17.

Вращающийся диск 14 закрыт gaia .щитным кожухом 18. Конец хвостовика выходит через отверстие в защитном кожухе. Аксиальное положение ротора турбины может контролироваться по зазо ру между спе.циальной контрольной скобой, устанавливаемой на торцевой крышке .подшипника, и концом хвостовика.

Сопла б — сменное, на резьбе. Рабоч ая поверхность его наплавлвна баобитом, что о беслечи вает лег кость IIIpHTHlpKH поверхности сопла к поверхности диска и предотвращает повреждение дениска при сопри косновении с соплом, Предмет изобретения

1. Пневматическое п риспособление для .измерения осевых смещений ро торов турбин, состоящее из ограничи вающего диска, укрепленного на ковце вала ротора турбины соасно с последни м и подающего сжатый воздух лерпендикулярно к плоскости диска воздушного сопла, установленного на корпусе турбины и соединенного с источником сжатого воздуха и. миироманомепром, о тлич а ющееся тем, что, с целью регулирования воздушного зазора между торцем диска и соплом, сопло выполнено передвижным в направлении, перпендикулярном торцевой плоскости диска.

2. Форма выполнения приспособления по а. 1, отлич ающа яся тем, что, с целью осуществления микрамегрических пер емещений сопла, сопла помещено на лередвижном в направляющих корпуса ползуне, находящемся под воздействием передвижного клинового суха ря, снабженного установочным микрометрическим BMHTIQM.
