Устройство для сборки пластинчатых магнитопроводов
Иллюстрации
Реферат

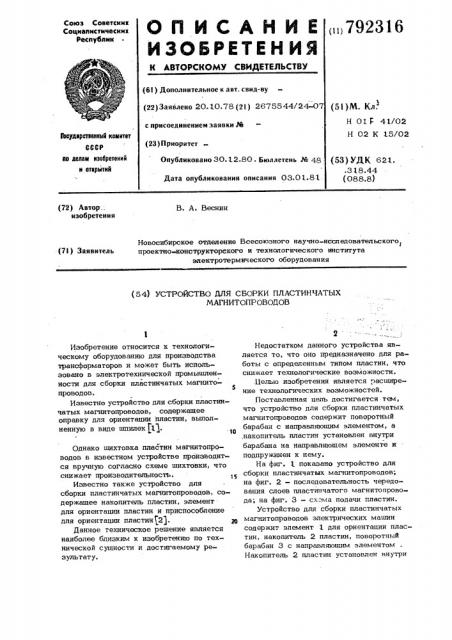

Союз Советских
Социалистических республик
Оп ИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
<1 1, 792316 (6l ) ???????????????????????????? ?? ??????. ????????-???? (22) ???????????????? 20. 10.78 (21) 2675544>
Н Îl Г 4l/02
Н 02 К 15/02 с присоединением заявки РЙ
Ваударатквнвй камнтет
СССР да делам нзобретений н аткрытнй (23) П риоритет
Опубликовано 30.12.80. Бюллетень K 48
Дата опубликования описания 03.0 l.81. (53) УДК 621. .3 l8.44 (088.8) (72) Автор.: изобретения
В. А. Веснин
Новосибирское отделение Всесоюзного научно-исследовательского
2 проектно-конструкторского и технологического института электротермического оборудования (7 l ) Заявитель (54) УСТРОЙСТВО ДЛЯ СБОРКИ ПЛАСТИНЧАТЫХ
МАГНИТОПРОВОДОВ
Изобретение относится к технологическому оборудованию для производства трансформаторов и может быть использовано в электротехнической промышленности для сборки пластинчатых магнито5 проводов.
Известно устройство для сборки пластинчатых магнитопроводов, содержащее оправку для ориентации пластин, выполненную в виде шпилек (lg.
Однако шихтовка пластин магнитопроводов в известном устройстве производится вручную согласно схеме шихтовки, что снижает производительность. f$
Известно также устройство для сборки пластинчатых магнитопроводов, содержашее накопитель пластин, элемент для ориентации пластин и приспособление для ориентации пластин $2).
Данное техническое решение является наиболее близким к изобретению по технической сушности и достигаемому результату.
Недостатком данного устройства является то, что оно предназначено для ра» боты с определенным типом пластин, что снижает технологические возможности. .Цепью изобретения является расширение технологических возможностей.
Поставленная цель достигается тем, что устройство дпя сборки пластинчатых магнитопроводов содержит поворотный барабан с направляюшим элементом, а ,накопитель пластин установлен внутри барабана на направляюшем элементе и подпружинен к нему.
На фиг. l показано устройство для сборки пластинчатых магнитопроводов; на фиг. 2 - последовательность чередования слоев пластинчатого магнитопровода; на фиг. 3 — сх ма подачи пластин.
Устройство для сборки пластинчатых магнитопроводов электрических машин содержит элемент l для ориентации пластин, накопитель 2 пластин, поворотный барабан 3 с направляющим элементом
Накопитель 2 пластин установлен внутри з 7923 барабана 3» на направляющем элементе и подпружинен к нему пружиной 4.
Устройство содержит приспособление для опрессовки пластин, состоящее из гидроцилиндров 5 и верхней плиты 6, привод вращения барабана 3, состоящий из электродвигателя 7, редуктора 8, мальтийского механизма 9 и зубчатой передачи lO и конечный выключатель ll.
Устройство для сборки пластинчатых, магнитопроводов работает следующим образом.
Пластины из-под прессов 1чи других подающих устройств (см. фиг. 3) по лотку подают на накопитель 2 пластин. Поворотом барабана 3 обеспечивают подачу пластин. в рпределе чой последовательности и автоматический набор пакета. По мере набора пакета вес его увеличивается, и накопитель пластин опускает- о ся на шаг, равный весу одного слоя пластин. Таким образом, уровни лотка и верхнего листа остаются неизменными в течение всего процесса набора пакета.
При достижении пакетом нужного веса накопитель пластин, спускаясь, нажимает на конечный выключатель 11, который подает. команду на прекращение подачи пластин и одновременно — на ход гидроцилиндров Я вверх. Гидроцилиндры 5 прижимают . набранный пакет к верхней плите 6, спрессовывают его и скрепляют, затем гидроцилиндры 5 опускаются вместе с оправкой в исходное
l6 ф положение, и готовый магнитопровод снимают с оправки.
Вращение барабана 3 с периодическими остановками для укладки пластин осуществляется от электродвигателя 7 через редуктор 8, четырехпазовый мальтийский механизм с запирающими дугами 9 и зубчатую передачу 10. Число оборотов барабана 3 соответствует быстродействию прессов.
Изобретение позволяет расширить технологические возможности устройства за счет возможности сборки пластин любой формы.
Формула изобретения
Устройство для сборки пластинчатых магнитопроводов, содержащее накопитель пластин, элемент для ориентации пластин и приспособление для опрессовки пластин, о т л и ч а ю щ е е с я тек, что, с öåëüþ расширения технологических возможностей, содержит поворотный ба-, рабан с направляющим элементом, à 8aftoпитель пластин установлен внутри барабана на направляющем элементе и подпружинен к нему.
Источники информации, принятые во внимание при экспертизе
l. Недореэов В. Е. Эдектросварочные машины. Л., Энергия", 1977, с. 266.
2. Патент США М 3927454, кл. 29-203, l975.
