Реферат

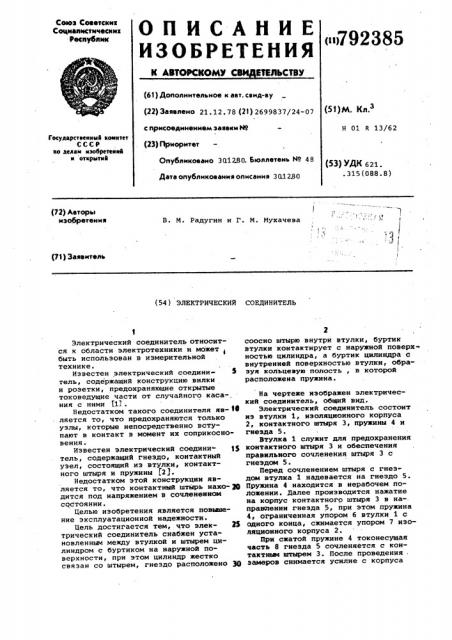

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ ЕИЛЬСТВУ

Ссноэ Сееетскик

Социалистических

Республик

«п792385 (б1) Дополнительное к авт. свид-ву (51)м. Кл. (22) Заявлено 21. 12. 78 (21) 2699837/24-07 с присоединением эаявкм Йо (23)Приоритет

Н 01 R 13/62

Государстаениый аоиятет

СССР яо делам кзобретевкя я открытая

Опубликовано 301?80. 6юллетеиь Но 48

Дата опубликования описания 301280 (53) УДК 621. .315(088.8) (72) Авторы мэобретеиия

В. N, Радугин и Г. М. Иухачева (И) Заявитель (54) ЭЛЕКТРИЧЕСКИЙ СОЕДИНИТЕЛЬ

Электрический соединитель относится к области электротехники и может быть использован в измерительной технике.

Известен электрический соедини- S тель, содержащий конструкцию вилки и розетки, предохраняющие открытые токоведущне части от случайного каса-. ния с ними 313 .

Недостатком такого соединителя яв- 1О ляется то, что нредохраняются только узлы, которые непосредственно вступают в контакт в момент их соприкосновения.

Известен электрический соединитель, содержащий гнездо, контактный узел, состоящий из втулки, контактного штыря и пружины (2).

Недостатком этой конструкции является то, что контактный штырь нахо- Я днтся под напряжением в сочлененном состоянии.

Целью изобретения является повыаенне эксплуатационной надежности.

Цель достигается тем, что элек- 2$ трическнй соединитель снабжен установленным между втулкой и штырем цилиндром с буртиком на наружной поверхности, при этом цилиндр жестко связан со штырем, гнездо расположено 3Q

2 соосио штырю внутри втулки, буртик втулки контактирует с наружной поверхностью цилиндра, а буртик цилиндра C внутренней поверхностью втулки, обра" эуя кольцевую полость, в которой расположена пружина.

На чертеже изображен электрический соединитель, общий вид.

Электрический соединитель состоит из втулки 1, изоляционного корпуса

2, контактного штыря 3, пружины 4 и гнезда 5.

Втулка 1 служит для предохранения контактного штыря 3 и обеспечения правильного сочленения штыря 3 с гнеэдом 5.

Перед сочленением штыря с гнез дом втулка 1 надевается на гнездо 5.

Пружина 4 находится в нерабочем положении. Далее производится нажатие на корпус контактного штыря 3 в на-. правлении гнезда 5, при этом пружина

4, ограниченная упором 6 втулки 1 с одного конца, сжимается упором 7 изоляционного корпуса 2.

При сжатой пружине 4 токонесущая часть 8 гнезда 5 сочленяется с контактным штырем 3. После проведения . замеров снимается усилие с корпуса

"92385

Формула изобретения

Составитель Е. Мальков

Редактор Л. Павлова Техред A. Ач Корректор Е. Папп

Подписное

Заказ .9589 55 Тираж 844

ВИИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул . Проектная, 4 контактного штыря 3, и пружина 4 возвращает его в исходное положение.

При этом обесточивается контактный штырь 3, а втулка 1 находится в сочлененном состоянии с гнездом

5, предохраняя штырь от соприкосновения с ним.

Конструкция электрического соединителя позволяет производить кратковременные замеры электрических потенциалов. При этом в работе все токонесущие части закрыты от случайного соприкосновения с ними оператора.

Это позволяет при частых замерах не расчленять электрический соединитель.

Электрический соединитель,:содержащий гнездо, подпружиненный изоляционный корпус, выполненный в виде втулки с буртиком на внутренней поверхности и контактный штырь, установленный во втулке с возможностью осевого перемещения, о т л и ч а юшийся тем, что, с целью повышения эксплуатационной надежности, он снабжен установленным между втулкой и штырем цилиндром с буртиком на наружной поверхности, при этом цилиндр жестко связан со штырем, гнездо расположено соосно штырю внутри втулки, буртик втулки контактирует с наружной поверхностью цилиндра, а буртик цилиндра — с внутренней поверхностью втулки, образуя кольцевую полость, в которой расположена npy a$ жина.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9 259219, кл. И 01 R 13/15, 1968.

Щ 2. Авторское свидетельство СССР

Р 3132, кл. Н 01. R 13/62, 1925.
