Реферат



Союз Советскнк

Соцналнстнческнк

Республик

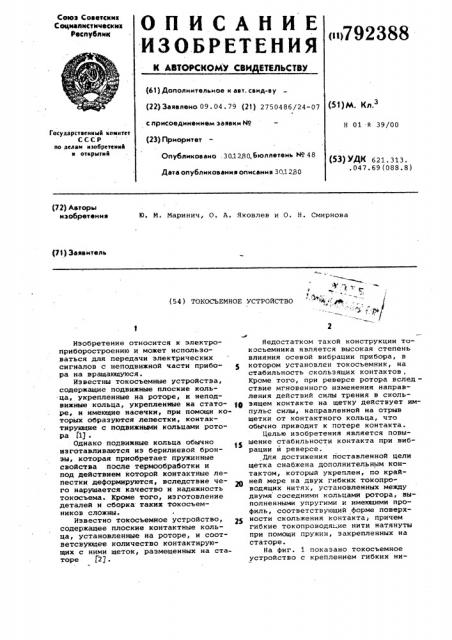

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ

« >792388 (б1) Дополнительное к авт. саид-ву (22) Заявлено 09. 04 ° 79 (21) 2750486/24-07 с присоединением заявки Ио (23) Приоритет

Опубликовано .301280.бюллетень Но 48

Дата опубликования описания 30.12.80 (51)М. Кл.з

Н 01 R 39/00

Государственный комитет

СССР яо делам изобретений и открытий (53) УДК 621. 313. .047.69(088.8) (72) Авторы изобретения

Ю. М. Маринич, О. А. Яковлев и О. Н. Смирнова

P1) Заявитель (54) ТОКОСЪЕМНОЕ УСТРОЙСТВО

Изобретение относится к электроприборостроению и может использоваться для передачи электрических сигналов с неподвижной части прибора на вращающуюся.

Известны токосъемные устройства, содержащие подвижные плоские кольца, укрепленные на роторе, и неподвижные кольца, укрепленные на статоре, и имеющие насечки, при помощи которых образуются лепестки., контактирующие с подвижными кольцами ротора ГЦ °

Однако подвижные кольца обычно изготавливаются из берилиевой бронзы, которая приобретает пружинные свойства после термообработки и под действием которой контактные лепестки деформируются, вследствие чего нарущается качество и надежность токосъема. Кроме того, изготовление деталей и сборка таких токосъемников сложны.

Известно токосъемное устройство, содержащее плоские контактные кольца, установленные на роторе, и соответсвующее количество контактирующих с ними щеток, размещенных на статоре Г2) .

Недостатком такой конструкции токосъемника является высокая степень влияния осевой вибрации прибора, в котором установлен токосъемник, на стабильность скользящих контактов, Кроме того, при реверсе ротора вслед— ствие мгновенного изменения направления действий силы трения в скольте зящем контакте на щетку действует импульс силы, направленной на отрыв щетки от контактного кольца, что обычно приводит к потере контакта.

Целью изобретения является повышение стабильности контакта при вибрации и реверсе.

Для достижения поставленной цели щетка снабжена дополнительным контактом, который укреплен, по крайней мере на двух гибких токопроводящих нитях, установленных между двумя соседними кольцами ротора, выполненными упругими и имеющими профиль, соответствующий форме поверхности скольжения контакта, причем гибкие токопроводя ие нити натянуты при помощи пружин, закрепленных на статоре.

На фиг. 1 показано токосъемное устройство с креплением гибких ни792388 тей при помощи плоских пружин; на фиг. 2-разрез A-A на фиг. 1; на фиг. 3-токосъемник c креплением гибких нитей при помощи винтовых пружин; на фиг. 4 - разрез Б-Б на фиг. 3.

Токосъемное устройство содержит ротор 1 и установленные на нем в изоляционных элементах 2 контактные ком льца 3. Последние имеют профиль, соответствующий форме контакта 4, т.е. если контакт имеет выпуклую контактную поверхность (см. фиг. 2), то контактная поверхность колец вогнута и, наоборот (см. фиг. 4). Такие формы контактных поверхностей колец и контакта позволяют удержать последний между контактными кольцами. Контакт подвешен на двух гибких токопроводящих нитях 5, которые посредством пружин 6 связаны с изоля.ционным корпусом 7, установленным на статоре 8 токосъемника. С пружинами 6 связаны проводника 9 для снятия электрических сигналов с контакта.

Нужная жесткос ь контактных колец при значительной жесткости контактных дорожек может достигаться путем выполнения отверстий а в кольцах.

Преимуществом предложенной конструкции токосъемного устройства является стабильность скользящего контакта при вибрации, так как при ма- 39 лости массы контакта по сравнению с эффективной массой контактных колец и при одинаковой их жесткости в скользящих контактах разрыв невоэмо» жен при сколь угодно большом осевом 34 возмущении в виде, вибрации и удара.

Повышение стабильности скользящего контакта при реверсе достигается тем, что контакт подвешен на пружинах, позволяющих перемещаться ему вместе с контактными кольцами.

При реверсе токосъемное устройство работает следующим образом.

В момент остановки и перемены направления вращения колец контакт увлекается. ими в совместное движение. 45

Когда сила, создаваемая пружинами, уравновешивает силу .трения, контакт . начинает двигаться с проскальзыванием, при этом. скорость колец относительно контакта набирается более равномерно, ф9 так как контакт и кольца при реверсе двигаются в одном направлении, и, следовательно, возникающие силы, направленные на разрыв скользящих контактов, уменьшаются. C увеличением у скорости вращения колец трение в скользящих контактах уменьшается, и . контакт под действием пружин возвращается в первоначальное положение.

Подвешивание контакта на плоских пружинах (см. фиг. 1)имеет то преи66 мущество, что масса пружин подвески не увеличивает эффективную массу контакта (так как плоские пружины имеют большую жесткость в направлении оси токосъемника), поэтому такой токосъемник будет работать стабильнее при вибрации.

Подвешивание контакта на винтовых пружинах имеет такие преимущества: гибкая нить и пружина могут выполняться из одного материала, как единый элемент, что упрощает изготовление и сборку токосъемника; вследствие смещения места расположения контактных колец от номинального размера в осевом направлении из-за перекосов и набегания допусков на коллекторе при многоканальности токосъемника, такая подвеска контакта обеспечивает более равномерные контактные усилия между каждым кольцом и контактом, что влечет более равномерный износ двух трущихся поверхностей контакта и контактных дорожек обоих колец.

Установка подвешенного на гибких токопроводящих нитях контакта между двумя пружинными кольцами позволяет исключить влияние вибрации статора на токосъем и получить виброударную систему, в которой при малости массы контакта и при одинаковых параметрахконтактных колец разрывы скользящих контактов невозможны.

Крепление гибких нитей к статору токосъемника посредством растягивающих пружин позволяет при реверсе сделать нарастание скорости контактных колец относительно контакта бо-. пее равномерным, что уменьшает силы, действующие н скользящих контактах, направленные на разрыв последних. формула изобретения

Токосъемное устройство, содержащее плоские контактные кольца, установленные на роторе, и соответствующее количество контактирующих с ними щеток, размещенных на статоре, о т л и ч а ю щ е е с я тем, что, с целью повышения стабильности контакта при вибрации и реверсе, щетка снабжена дополнительным контактом, который укреплен на по крайней мере двух гибких токопроводящих нитях, установленных между двумя соседними . кольцами ротора, выполненными упругими и имеющими профиль, соответствующий форме поверхности скольжения контакта, причем гибкие токопроводящие нити натянуты при помощи пружин, закрепленных на статоре.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 134319, кл. Н 01 и 39/08, 1969 .

2. Лавров А. Т. Элементы автоматических приборных устройств. M., "Машиностроение", 1975, с. 399-400, 792388 л-л

Фиг. 2

Фи.4

Яп.3
