Реферат

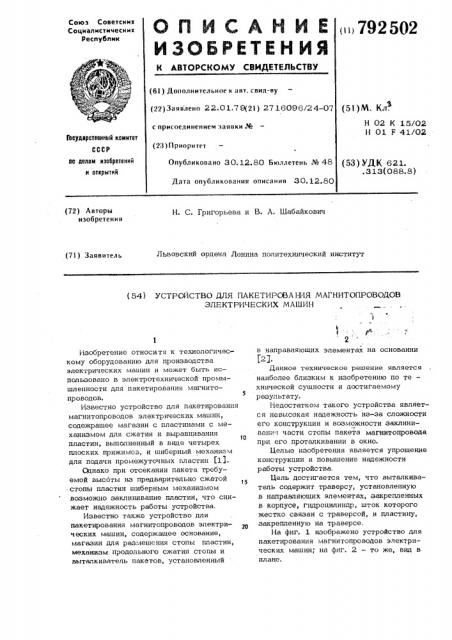

Союз Советскик

Социалистическими

Республик

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ () 792502 (61) Дополнительное к авт. свид-ву

{51)М. Кл. (22) Заявлено 22.01.79(21) 27 16096 24 — 07

Н 02 К 15/02

H 01 F 41/02 с присоединением заявки J%

Йеударстввииый комитет (23) Приоритет по делам изобретений и открытий

Опубликовано 30.12.80 Бюллетень № 48

{53) УДК 621. . 313(088,8) Дата опубликования описания 30. 12.80 (72) Авторы изобретения

H. С. Григорьева и В. А. Шабайкович

Львовский ордена Ленина политехнический институт (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ПАКЕТИРОВА НИЯ МАГНИТОПРОВОДОВ

ЭЛЕКТРИЧЕСКИХ МАШИН

1

Изобретение относитя к технологическому оборудованию для производства электрических машин и может быть ис— пользовано в электротехнической промышленности для пакетирования магнитопроводов.

Известно устройство для пакетирования магнитопроводов электрических машин, содежращее магазин с пластинами с механизмом для сжатия и выравнивания пластин, выполненный в виде четырех плоских прижимов, и шиберный механизм для подачи промежуточных пластин (13.

Однако при отсекании пакета требуемой высоты из предварительно сжатой стопы пластин шиберным механизмом возможпо заклинивание пластин, что снижает надежность работы устройства, Известно также устройство для пакетирования магнитопроводов электрических машин, содержащее основание, магазин для раз.решения стопы пластин, механизм, продольного сжатия стопы и выталкиватель пакетов, установленный в направляющих элементах на основании

Г21

Данное техническое решение является наиболее близким к изобретению по те— хнической сущности и достигаемому результату.

Недостатком такого устройства является невысокая надежность из-за сложности его конструкции и возможности заклинивания части стопы пакета магнитопровода при его проталкивании в окно.

Целью изобретения является упрощение конструкции и повышение надежности работы устройства.

Цель достигается тем, что BbITGJIKHBBтель содержит траверсу, установленную в направляющих элементах, закрепленных в корпусе, гидроцилиндр, шток которого жестко связан с траверсой, и пластину, закрепленную на траверсе.

На фиг. 1 изображено устройство для пакетирования магнитопроводов электрических машин; на фиг. 2 — то же, вид в плане, 3

Устройство для пакетирования магии проводов электрических машин содержит основание 1, в крышке 2 которого уста новлен магазин 3 для размещения стоп пластин 4.

Стопа пластин 4 сжимается силой Р с помощью механизма продольного сжат стопы, например пневмоцилиндра. вежд основанием 1 и крышкой 2 расположен выталкиватель пакетов, состоящий из к пуса 5 и пластины 6, При этом пласти

6 скреплена винтами 7 с траверсой 8, установленной в направляющих элементах

9, закрепленных в корпусе 5. Направляющие элементы 9 скользят по направля- 15 Ф о р,м у л а и 3 о б p e т е н и я юши м эле мента м 10, установленным на основании 1. К траверсе 8 жестко прикреплен шток 11 гидроцилиндра 12.

Выталкиватель пакетов перемещается под действием силы Т, например, пневмо- gp цилиндра.

7 92502 ф то- двигая за собой шток 11 (поршень) внутри гидроцилиндра 12 за счет того, что левая полость гидроцилиндра 12 соедиы нена с клапаном, тарированным на тре5 буемое давление, который открывается, и поршень (шток) перемешается, при этом ия отсекается пакет магнитопроводе без зау кпиненной пластины.

Изобретение позволяет повысить наор- lp дежность работы за счет исключения зана клинивания пакета магнитопровода при

его отсекании.

Устройство для пакетирования магнитопроводов работает следующим образом.

Стопа пластин 4, находящаяся в магазине 3, предварительно сжимается силой Р, достаточной для выравнивания пластин стопы. Затем включается выталкиватель и происходит выталкивание пакета. При наличии заклинивания пластины

30 между кромкой магазина 3 и пластиной

6 за счет большой силы сопротивления пластина Gl остается на месте, а выталкивает сформированный пакет пластин корпус 5 выталкивателя. Пластина 6. скользит своими направляющими элементами 9 по направляющим элементам 10, Устройство для пакетирования магнитопроводов электрических машин, содержащее основание, магазин для размещения стопы пластин, механизм : продольного сжатия стопы и выталкиватель пакетов, установленный в направляющих элементах на основании, о т л ич а ю щ е е с я тем, что, с целью упрощения конструкции и повышения надежности работы устройства, выталкиватель содержит траверсу, установленную в направляющих элементах, закрепленных в корпусе, гидроцилиндр, шток которого жестко связан с траверсой, и пластину, закрепленную на траверсе.

Источники инфор мации., принятые во внимание при экспертизе

1. А вторское свидетельство С СС P

i4 157005, кл. Н 02 К 15/02, 1964, 2. Авторское свидетельство, СССР No. 506914, кл. Н 01 F 43 /02, 1976.
