Реферат



Союз Советсккк

Соцкапксткческкк

РЕСВУбЛИК

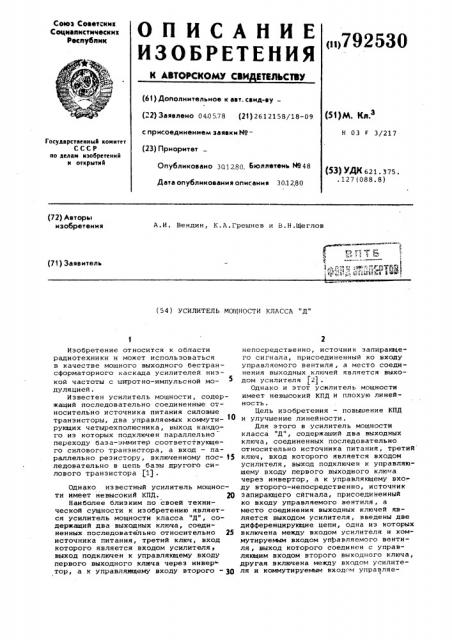

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ИТИЛЬСТВУ (1792530 (61) Дополнительное к авт. свмд-ву— (51)М. Нлз (22) Заявлено 04,0578 (21) 2612158/18-09 с присоединением заявки ¹â€” (23) Приоритет

H 03 F 3/217

Государственный комитет

СССР по делам изобретений и открытий

Опубликовано 301280, Бюллетень Й948

Дата опубликования описания 30,12,80 (53) УДК 621. 375.. 127 (088. 8) (72) Авторы изобретения

А. И. Вендин, К. A. Грешнев и B. Н .Щеглов (71) Заявитель (54) УСИЛИТЕЛЬ МОЩНОСТИ КЛАССА "Д"

Изобретение относится к области радиотехники и может использоваться н качестве мощного выходного бестран— сформаторного каскада усилителей низкой частоты с широтно-импульсной модуляцией.

Известен усилитель мощности, содержащий последовательно соединенные относительно источника питания силовые транзисторы, дна упранляемых коммутирукщих четырехполюсника, выход каждого иэ которых подключен параллельно переходу база-эимитер соответствукщего силового транзистора, а вход — параллельно резистору, включенному пос- 15 ледонательно в цепь базы другого силового транзистора (1) .

Однако известный усилитель мощности имеет невысокий КПД. 20

Наиболее близким по своей техни.— ческой сущности к изобретению является усилитель мощности класса "Д", содержащий два выходных ключа, соединенных последовательно относительно 25 источника питания, третий ключ, вход которого янляется входом усилителя ныход подключен к управляющему входу первого выходного ключа через инвер" тор, а к управляющему входу второго - 3Q непосредственно, источник запиракщего сигнала, присоединенный ко входу управляемого вентиля, а место соединения выходных ключей является выходом усилителя (21 .

Однако и этот усилитель мощности имеет невысокий КПД и плохую линейность.

Цель изобретения — повышение КПД и улучшение линейности.

Для этого в усилитель мощности класса "Д", содержаший два выходных ключа, соединенных последовательно относительно источника питания, третий ключ, вход которого является входом усилителя, выход подключен к управляющему входу первого выходного клю а через инвертор, а к управлякщему вхо ду второго-непосредственно, источник эапиракщего сигнала, присоединенный ко входу управляемого вентиля, а место соединения выходных ключей является выходом усилителя, введены две дифференцирующие цепи, одна нз которых включена между входом усилителя и коммутируемым входом управляемого вентиля, выход которого соединен с управлякщим входом второго выходного ключа, другая включена между входом усилителя и коммутируемым входом управляе792530

Формула изобретения мого ключа, включенного между источником эапиракщего напряжения и управлякщим входом первого выходного ключа.

На чертеже представлена структурная электрическая схема предложенного усилиТеля. 3

Усилитель мощности класса "Д" содержит два выходных ключа 1,2, третий ключ 3, инвертор 4, два источника 5, 6 эапиракщего сигнала, две дифференцирукщие цепи 7,8, управляемый ключ tO

9 и управляемый вентиль 10.

Устройство работает следующим образом.

В исходном состоянии выходной ключ

2 закрыт. При подаче на ключ 3 входных положительных импульсов через инвертор 4 происходит закрывание выходного ключа 1. Выходной ключ 2 открывается. По.окончании подачи входного положительного импульса происходит -щ возврат схемы в исходное положение.

Поскольку время включения и выключения выходных ключей 1 и 2 различно, возможно протекание сквозного тока.

Для исключения его протекания н схему введены: дифференцирующая цепь 8, управляемый вентиль 10 и источник

6 для выходного ключа 2, для выхоцного ключа 1 — аналогично.

Входной импульс через третий ключ

3 и инвертор 4 закрывает выходной ключ 1. Проходя через дифференцирующие цепи 7 и 8, импульс дифференцируется и на выходе образуются короткие импульсы положительной и отрицательной полярности. Отрицательные им- 35 пульсы открывают управляемый вентиЛь

10,который пропускает запирающее напряжение на выходной ключ 2 от источника 6.Положительные импульсы открывают управляемый ключ 9,который про- 4О пускает запирающее напряжение на выходной ключ 1 от источника 5.На управляющем входе выходного кллча 1 образуется сумма сигналов: управляющего после инвертора 4 и загирающего импульса после управляемого ключа 9. 4

Выбором соотнетствующих параметров дифференцирукщих цепей 7,8,определяющих ремя нахождения управляемых вентиля 10 и ключа 9 в открытом состоянии, т.е. времени подачи на выходные ключи 1 и 2 запирающих напряжений от источников 5 и 6, достигается эффект полного закрывания транзистора управляемого вентиля 10 к моменту открывания транзистора управляемого ключа 9.

Усилитель мощности класса "Д", содержащий дна ныходных ключа, соединенных последовательно относительно источника питания, третий ключ, вход которого является входом усилителя, выход подключен к управляющему входу первого выходного ключа через иннертор, а к управлякщему входу второго непосредственно, источник запиракщего сигнала, присоединенный ко входу управляемого вентиля, а место соединения выходных ключей является выходом усилителя, о т л и ч а ю щ и и с я тем, что, с целью повышения КПД и улучшения линейности, н него введены дне дифференцирукщие цепи, одна из которых включена между входом усилителя и коммутируемым входом упранляемого вентиля, выход которого соединен с управляющим входом второго выходного ключа, другая включена между входом усилителя и коммутируемым входом управляемого ключа, нключенного между источником запиракщего напряжения и управляющим входом первого выходного ключа.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9 512556, кл. Н 03 F 3/26, 1973.

2. Авторское свидетельство СССР

Р 557471, кл. Н 03 3/217, 1974.

ВНИИПИ Заказ 9598/62

Тираж 995 Подписное

Филиал ППП Патент, г, Ужгород, ул, Проев тин я,
