Реферат



Союз Советских

Социалистических

Республик .

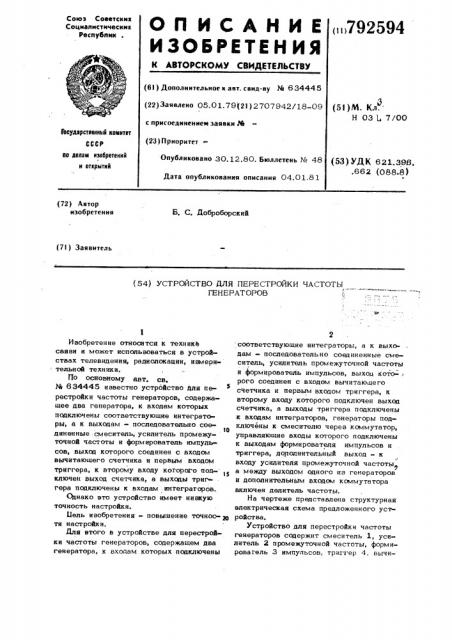

О П И С А Н И Е (>792594

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

4r

1 У (6l ) Дополнительное к авт. свид-ву М 634445 (22) Заявлено 05.01.79(21) 2707942/18 09 (5 I ) M. Кл.

Н 03, 7/00 с.присоединением заявки РЙ

Гооударстаенный комнтет

СССР (23) Приоритет ао делам изобретений и открыткй

Опубликовано 30 12.80. Бюллетень Л" 48

Дата опубликования описания 04.01.81 (53) УДК 621.39В, 662 (088 8) (72) Автор изобретения

В. С. Йоброборский (7!) Заявитель (54) УСТРОЙСТВО ДЛЯ ПЕРЕСТРОЙКИ ЧАСТОТЫ

ГЕНЕРАТОРОВ

Изобретение относится к технике связи и может использоваться в устрой» ствах телевидения, радиолокации, измерительной техники.

По основному авт. св.

l4 634445 известно устройство для перестройки частоты генераторов, содержащее два генератора, к входам которых подключены соответствующие интеграторы, а к выходам — последовательно соето диненные смеситель, усилитель промежуточной частоты и формирователь импульcos, выход которого соединен с входом вычитающего счетчика и первым входом триггера, к второму входу которого подключен выход счетчика, а выходы трит гера подключены к входам интеграторов.

Однако это устройство имеет низкую точность настройки.

Цель изобретения - повышение точнос-2О ти настройки.

LLns этого в устройстве для перестройки частоты генераторов, содержащем два генератора, к входам которых подключены соответствующие интеграторы, а к вых<ъ дам - последовательно соединенные смеситель, усилитель промежуточной частоты и формироватеЛь импульсов, выход которого соединен с входом вьтчитаюцего счетчика и первым входом триггера, к второму входу которого подключен выход счетчика, а выходы триггера подключены к входам интеграторов, генераторы подключены к смесителю через коммутатор, управляющие входы которого подключены к выходам формирователя импульсов и триггера, доттолнительный выход — к

J входу усилителя промежуточной частоты а между выходом одного нз генераторов и дополнительным входом коммутатора включен делитель частоты.

На чертеже представлена структурная электрическая схема предложенного уст ройства.

Устройство для перестройкк частоты генераторов содержит смеснтель 1, усилитель 2 промежуточной частоты, формирователь 3 импульсов, тригт.ер 4, вычи3 79 таю ций счетчик 5, интеграторы 6,7, ге.нераторы 8, 9, делитель 10 частоты и коммутатор 11.

Устройство работает следующим о6ра аом.

Э начале работы, пока в вычитающий счетчик 5 не введена информация о количестве переключений (перестроек,) для на тройки на требуемую частоту, вычитающий счетчик 5 находится в положении "0", триггер 4 и интеграторы 6 и

7 выключены, коммутатор 11 замыкает цепь между выходом делителя 10 частоты и входом усилителя 2 промежуточной частоты и размыкает цепи между выходами "енераторов 8 и 9 и соответствующими входами смесителя 1, Генераторы

8 и 9 вырабатывают некоторые частоты и 1 О соответственно, причем их

О4 значение должно быть ниже величины l7

k„p И де — 1 — значение частоты настройПР ки фильтра усилителя 2 промежуточной частоты коэффициент деления делителя 10 частоты; 01 02 0 должна быть меньше

1 -f0,=а1 1„,$0-1 2- «

Выходное напряжение частоты т с генератора 8 поступает на вход делителя частоты, делится там и через коммутатор 11 поступает на вход усилителя 2, а поскольку значение; 4 4 р на выходе усилителя 2 сигнал отсутствует.

При введении в вычитающий счетчик

5 соответствующего числа переключений триггер 4 включается и переходит a состояние, при котором включается интегратор 6.

Под действием интегратора 6 генератор 8 начинает перестраиваться вплоть до достижения частоты «, при которойна выходе делителя частоты частота рав"а пр

Сигнал частоты I > череа коммутаР тор 11 поступает на вход усилителя 2 промежуточной частоты и далее иа формироватвль 3 импульсов.

Под действием сигнала с формироватеas 3 импульсов переключается в противоположное состояние триггер 4, коммутатор 11, и иа вычитающего счетчика 5 вычитается единица.

При переключении коммутатора 11 цепь между выходом делителя частоты

2594 ф и входом усилителя 2 разрывается и замыкаются цели между выходами генераторов 8 и 9 и первым и вгорым входами смесителя 1 соответственно. При переключении триггера 4 интегратор 6 выключается, а интегратор 7 включается, при этом начинает перестраиваться генератор 9.

B результате переключений в начальig ный момент на первый вход смесителя 1 с первого генератора 8 поступает сигнал с частотой f p на второй вход смесителя 1 — сигнал с частотой 4 < с второго генератора 9, 15 . С выхода смесителя 1 рааностный сигнал постуйает на вход усилителя 2 промежу- точной частоты, Поскольку А <.1 пр, на выходе усилителя промежуточной частоты сигнал отсутствует. Под действием интегратора 7 генератор 9 начинает перестраиваться, частота его достигает аначения

25 Г

ЪО и затем значения 14, отличающегося от 1 на 1 лр ., При этом на выходе усйлителя промежуточной частоты появляется сигнал, который поступает на формирователь 3 импульсов.

Под действием сигнала с формирователя 3 импульсов иэ вычитающего счет чика 5 вновь вычитается единица, а триггер 4 переключается. П р и этом интегратор 7 выключается, а включается интегратор 6, под действием которого генера-. тор 8 вновь начинает перестраиваться до частоты 2, отличающейся от f на Пр "o 4 " 2 Пр и .д

В процессе перестройки генераторы поочередно перестраиваются на частоту

2 и вплоть до достижени я требуемой частоты.

Поскольку число переключений соответствует введенному в вычитающий

4> счетчик 5, последний достигает состояния "0 . При этом триггер 4 выключает ся, а под его действием происходит сброс управляющих напряжений с интеграторов

6 и 7 и переключение коммутатора 11 в исходное состояние, B предложенном устройстве повышена точность настройки частоты генераторов.

N Формула изобретения

Устройство для перестройки частоты генераторов по авт, св. hh 634445, 7 82594 6 иа i-енераторов и дополнительным входом коммутатора включен делитель частоты. о т л и ч а ю щ е е с я тем, что, с целью повышения точности настройки,veнераторы подключены к смесителю через коммутатор, управляющие входы которого подключены к выходам формирователя импульсов и триггера, дополнительный выход - к входу усилителя промежуточной частоты, а между выходом одного

Источники информации, принятые во внимание при експертиае

1. Авторское свидетельство СССР

% 634445, кл, Н 03 В 3/00, 20,06. 77, Составитель Г. Челей
