Многоканальный приемник сигналов телеуправления
Иллюстрации
Реферат

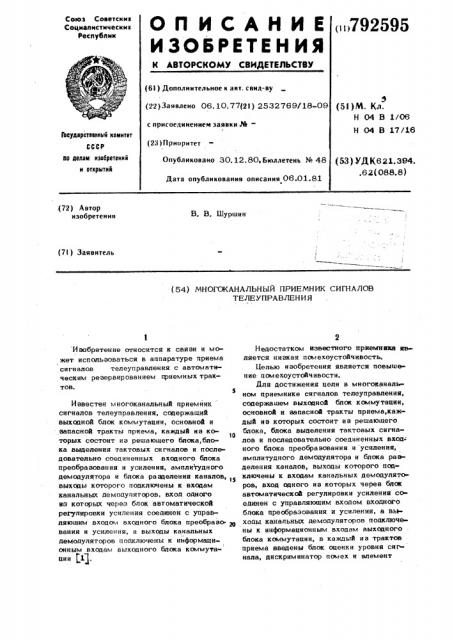

O П И С А Н И Е „„792595
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советскнн
Социалнстнчесних
Республик (6! ) Дополнительное н авт. свнд-ву (22)Заявлено 06.10.77(2!) 2532769/18-09 с присоединением заявки М(23) Приоритет
9 (5! )М. Кд.
Н 04 В 1/06
Н 04 В 17/16
Гоеударстеенный комитет
Опубликовано ЗО. 12.80, Бюллетень ¹ 48
an йелам изобретений н открытий (53) УДК621.394, .62(088.8) Дата опубликования описания 06.01.81.(72) Автор изобретения
В. В. Шуршин (7! ) Заявитель (54) МНОГОКАНАЛЬНЫЙ ПРИЕМНИК СИГНАЛОВ
ТЕЛЕУПРАВЛЕНИЯ Иаобретение относится к связи и может использоваться в аппаратуре приема сигналов телеуправления с автоматическим реаервированием приемных трактов.
И зве стен м ногоканальный прием йик сигналов телеуправления, содержащий выходной блок коммутации, основной и запасной тракты приема, каждый иа ко10 торых состоит иа решающего блока,блока выделения тактовых сигналов и последовательно соединенных .входного блока преобразования и усиления, амплитудного демодулятора и блока разделения каналов, 1 выходы которого подключены к входам канальных демодуляторов, вход одного из которых через блок автоматической регулировки усиления соединен с управляющим входом входного блока преобраао- зо ванин и усиления, а выходы канальных демодуляторов подключены к информационным входам выходного блока коммутации 11 .
Н едостатком известного приемника ira ляется инакая помехоустойчивость.
Целью иаобретения является повышение помехоустойчивости.
Для достижения цели в многоканаль ном приемнике сигналов телеуправления, содержащем выходной блок коммутации, основной и запасной тракты приема,каждый ив которых состоит иа решающего блока, блока выделения тактовых сигналов и последовательно соединенных входного блока преобрааования и усиления, амплитудного демодулятора и блока разделения каналов, выходы которого подключены к входам канальных демодуляторов, вход одного из которых через блок автоматической регулировки усиления соединен с управляющим входом входного блока преобразования и усиления, а выxoAbl канальных демодуляторов подключены к информационным входам выходного блока коммутапии, в каждый иа трактов приема введены блок оценки уровня сит нала, дискриминатор помех и элемент
3 79
И-НЕ, при этом выходы канальных демодуляторов через решаюший блок подключены к первому входу элемента И-HE,ê второму входу которого через последовательно соединенные блок выделения тактовых сигналов и дискриминатор помех подключены выходы блока разделения каHaaos, а к третьему входу элемента ИНЕ через блок оценки уровня сигнала подключен выход блока автоматической регулировки усиления, причем выход элем мента И-НЕ одного из трактов приема
Ъ подключен к переключающему входу вы-, ходного блока коммутации, к отключающему входу которого подключен выход элемента И-HE другого тракта приема, причем дискриминатор помех выполнен в виде выходного элемента И-НЕ, к каждому из входов которого через пороговый элемент подключен выход соответствующего входного преобразователя "часто- та-напряжение"
На чертеже приведена структурная электрическая сХема предложенного приемника.
Многоканальный приемник сигналов телеуправления содержит выходной блок
1 коммутации, основной 2 и запасной
3 тракты приема, каждый из которых состоит из решающего блока 4, блока
5 выделения тактовых сигналов, входного блока 6 преобразования и усиления, амплитудного демодулятора 7, блока 8 разделения каналов, канальных демодуляторов 9, блока 10 автоматической регулировки усиления, блока 11 оценки уровня сигнала, дискриминатора 12 помех и элемента И-НЕ 13. дискриминатор 12 помех содержит входные преобразователи 14 " :частота-напряжение", пороговые элементы 15 и выходной элемент ИНЕ 16.
Многоканальный приемник работает следующим образом.
В основном 2 и запасном 3 трактах приема во входном блоке 6 осуществляется селекция сигналов по частоте, их преобразование и усиление. Амплитудный демодулятор 7 демодулируег сигналы и выдает их на блок 8 разделения каналов с выхода которого разделенные по канала сигналы поступают на канальные демодуляторы 9, в которых происходит окончательная демодуляция сигналов в сигналы постоянного тока, пропорциональные Пе« реданным командам. Работа основного 2 и запасного 3 трактов приема осушесг2595 4 вляегся на различных несущих часгогах.
Выходы канальных демодуляторов 9 подключены к информационным входам выходного блока 1 коммутации. При исправном основном тракте приема 2 и огсугсг5 ,вии помех в полосе его пропускания на переключающий вход выходного блока 1 коммутации поступает с выхода элемента
И-НЕ 13 основного тракта приема 2 напояжение, соответствующее логическому нулю". При этом на выход выходного блока 1 коммутации поступает информация с основного тракта приема 2. При появлении на выходе элемента И-HE 13 основного тракта приема 2 напряжения, собтветствуюшего логической единице, выход выходного блока 1 коммутации отключается от выходов канальных демодуляторов 9 основного тракта приема 2 и подключается к выходам канальных демодуляторов 9 запасного тракта приема 3. При нарушении фуикци8нирования обоих трактов приема 2,3 на отключающий вход выходного блока 1 коммутации выдается команда, отключающая его выход от выходов канальных демодуляторов 9. При этом выходной блок 1 коммутации выполнен таким образом, что при исправном основном тракте приема
2 и неисправном запасном тракте приема 3 отключения его выхода от выходов канальных демодуляторов 9 не происходит, то есть неисправность запасного тракта приема 3 или схемы управления, связанной с ним, не оказывает влияния
HB работу приемника в целом при работающем основном тракте приема 2. Переключение на запасной тракт приема 3 производигся либо при неисправносги основных элементов основного тракта приема
Щ
2, либо при действии помех в его полосе пропускания, либо при неисправности автоматической регулировки усиления (АРУ) блока 10.
При неисправности основных элемен45 гов основного тракта приема 2 выходные
l напряжения с канальных демодуляторов 9 выходят за допустимые пределы и решающий блок 4 выдает на первый вход эле.мента И-HE 13 напряжение логического
"нуля, в результате на его выходе появляется напряжение, соответствующее логической "единийе ; и выходной блок 1 коммутации переключается на запасной тракт приема 3.
При действии помех в зависимости от соотношения сигнал/помеха появляются искажения сигпала типа дроблений, в результате тактовая частота импульсов,вы5 792 деляемых блоком 5 и поступающих на входы входных преобрааователей 14 диск; римииатора 12 помех, будет выше,чем при отсутствии помех. При этом напряже-. ние на выходе входных преобразователей
14 возрастает и при превышении ими порога срабатывания пороговых элементов 15 на их выходе появится напряжение логической еаиницы, что.приведет к появлению логического нуля на вы- и ходе выходного элемента И-НЕ 16 и втором входе элемента И-НЕ 13, в ре- зультате выходной блок 1 коммутации переключается на эапаснбй тракт приема 3. При неисправности в цепи АРУ про- д исходит превышение напряжения АРУ некоторого опорного уровня в блоке 11 и появление на его выходе напряжения логического "нуля, поступающего на тре,тий вход элемента И-НЕ 13, что приво- Ъ аит также к переключению выходного блока 1 коммутации на запасной тракт приема 3.
Предложенный многоканальный приемник позволяет осуществлять прием информации как при неисправностях в основном тракте, так и при воздействии на него различных видов помех.
Формула изобретения
1 . Многоканальный приемник, сигналов телеуправления, содержащий выходной блок коммутации, основной и запасной тракты приема, каждый .из которых состоит иэ решающего блока, блока выделения тактовых сигналов и последовательно соединенных входного. блока пре» образования и усиления, амплитудного демодулятора и блока разделения кана595 6 лов, выходы которого подключены к вхо дам канальных демодуляторов, вхоа одного из которых через блок автоматической регулировки усиления соединен с управляющим вхоаом входного блока преобразования и усиления, а выхоаы канальных демодуляторов подключены к информационным ВхоАВМ выходного блока коммутации, отличающийся тем, что, с целью повышения.помехоустойчивости, в каждый из трактов приема введены блок оценки уровня сигнала, дискриминатор помех и элемент И-НЕ, при этом выходы канальных демодуляторов через решающий блок подключены к первому входу элемента И-НЕ, к второму входу которого через последовательно соединенные блок выделения тактовых сигналов и дискриминатор помех подключены выходы блока разделения каналов,; а к третьему входу элемента И-НЕ че» реэ блок оценки уровня сигнала поаключен выход блока автоматической регулировки усиления, причем выход элемента
И-НЕ одного из трактов приема подключен к переключающему входу выходного блока коммутации, к отключающему входу которого подключен выход элемента И-НЕ другого тракта приема.
2. Устройство по п. 1, о т л и ч аю щ е е с я тем, что дискриминатор по- мех выполнен в виде выходного элемента
И-НЕ, к каждому иэ иродов которого через пороговый элемен подключен выход соответствующего входного преобразователя частота-напряжение .
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР % 569034, кл, Н 04 В 7/02, 1975 (прототип) .
