Патент ссср 79300

Патент ссср 79300

Иллюстрации

Показать все

Реферат

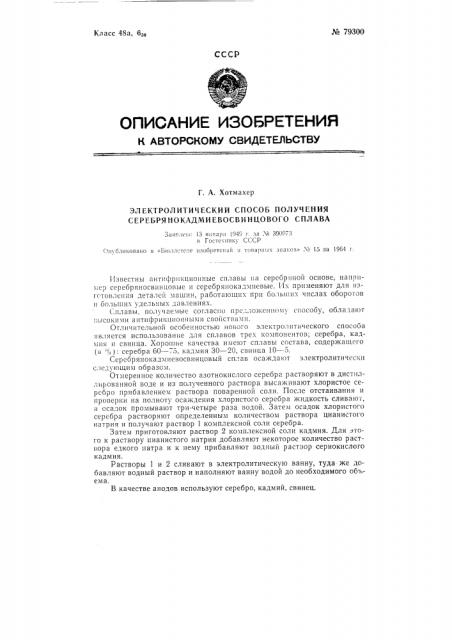

Класс 48а, 6;„

M 79300

СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Г. A. Хотмахер

ЭЛЕКТРОЛИТИЧЕСКИЙ СПОСОБ ПОЛУЧЕНИЯ

СЕРЕБРЯ НОКАДМИЕВОСВИНЦОВОГО СПЛАВА

Заявлено 13 января 1949 г. за М 390073 в Гоетекникi CCCP

Опубликовано в «1» оллетене изобретениii и товар i! tê знаков» М 15 за 1964 г

Известны антифрпкционные сплавы па серебряной основе, например серебряносвинцовые и серебряпокадмпевые. Их применяют для изготовления деталей машин, работающих прп больши.; числах оборогов и больших удельных давлениях.

Сплавы, получаемые согласно предложенному способу, обладают высокими антифрикцпонными свойствами.

Отличительной особенностью нового электролптцческого способа является использование для сплавов трех компонентов; серебра, кадми» и свинца. Хорошие качества имеют сплавы состава, содержащего (и "> ): серебра б0 — 5, кадмия 30 — 20, свинца 10 — 5.

Серебрянокадмиевосвинцовый сплав осаждают электролитичсски следующим образом.

Отмеренное количество азотнокислого серебра растворяют в дистиллированной воде и из полученного раствора высаживают хлористое серебро прибавлением раствора поваренной соли. После отстаивания и проверки на полноту осаждения хлористого серебра жидкость сливают, а осадок промывают три-четыре раза водой. Затем осадок хлористого серебра растворяют определенным количеством раствора цианистого натрия и получают раствор 1 комплексной соли серебра.

Затем приготовляют раствор 2 комплексной соли кадмия. Для этого к раствору цианистого натрия добавляют некоторое количество раствора едкого патра и к нему прибавляют водный раствор сернокислого кадмия.

Растворы 1 и 2 сливают в электролитическую ванну, туда же добавляют воднь|й раствор и наполняют ванну водой до необходимого объема.

В качестве анодов используют серебро, кадмий, свинец. № 9300

Электрол итическое оса кдение сплава ведут при комнатной темпеоатуре и плотности тока на электродах 1,0 — 1,5 а/д!! - .

Электролит, применяемый в новом электроли l llческом способе, имеет примерно след) !Ощи1! состав (г/л): АдХОв 43 — 50; С!180! ЗНвО 40—

48; l bCO;; РЬ(О1-1) > 4 — 8; ХаОН 35 — 40; ХаСХ 64 — 75.

Предмет изобретения

Г. Герасимова Тсхрсд Л. К. Ткаченко

20Ю вЂ” 0-1 г. Формат бум. 70;(108, в Об.вел 0.18 изд. л.

Тира>к 200 Цена б коп.

Государственного ков нтста по ислам изобретений и открытии! СССР

Москва, 11с:!тр, нр. Серова, д, 4.

Корректор Г. Е. Опарина

Редактор Л

Поди. к печ. . .!акав 1160i4

ЦИИИПИ

Ти о1рафии, нр. Сапунова, 2.

Электролитический способ полу!ения серебрянокадыиевосвинцоього сплава, содержащего, напр!!мер (в ", !!): серебра 60 — 75, кадмия ЗΠ— 20 и свг!!1ца 10 — 5, о т л и ч а ю щ и ll с я тем, что, с целью повышения ант iфр1!кционных свойств, сплав осажда!От при комнатной температуре, плотности тока на электрода, 1,0 — 1,5 асс!!1- из пианистощело-IHoi раствоjlа, содержаще! 0 соли сеpeÎра, кадмия и св!!нца, нап1зимep (Г/.1):

АрХОв 43 — 50; Сс180! ЗН О 40 — 48; РЬСОв РЬ(ОН) 4 — 8; ХаОН 35—

4!.- XaCN 64 — 75.
