Реферат

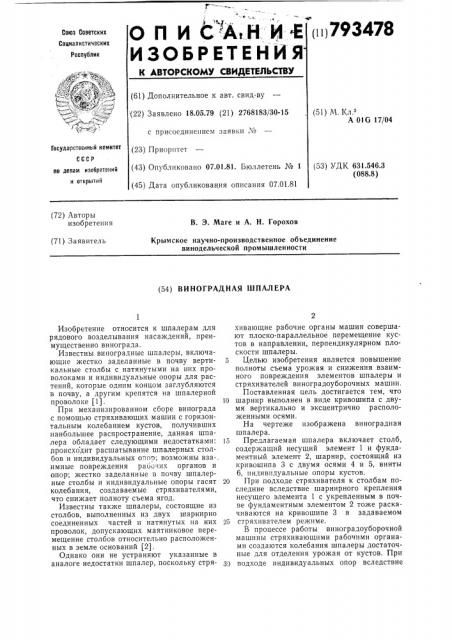

6 А Н ИЕ

1Щ 793478

ОП И

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 18.05.79 (21) 2768183/30-15 с присоединением заявки № (23) Приоритет (43) Опубликовано 07.01.81. Бюллетень № 1 (45) Дата опубликования описания 07.01.81 (51) М. Кл."

А 01G 17/04

Государствеииьй комитет

СССР по делам изобретений и открытий (53) УДК 631.546.3 (088.8) (72) Авторы изобретения

В. Э. Маге и А. Н. Горохов (71) Заявитель

Крымское научно-производственное объединение винодельческой промышленности (54) ВИНОГРАДНАЯ ШПАЛЕРА

Изобретение относится к шпалерам для рядового возделывания насаждений, преимущественно винограда.

Известны виноградные шпалеры, включающие жестко заделанные в почву вертикальные столбы с натянутыми на них проволоками и индивидуальные опоры для растений, которые одним концом заглубляются в почву, а другим крепятся на шпалерной проволоке (1).

При механизированном сборе винограда с помощью стряхивающих машин с горизонтальным колебанием кустов, получивших наибольшее распространение, данная шпалера обладает следующими недостатками:

1троисходит расшатывание шпалерных столбов и индивидуальных î".,оп; возможны вза-. имные повреждения раоо IHx органов и опор; жестко заделанные в почву шпалерные столбы и индивидуальные опоры гасят колебания, создаваемые стряхивателями, что снижает полноту съема ягод.

Известны также шпалеры, состоящие из столбов, выполненных из двух шарнирно соединенных частей и натянутых на них проволок, допускающих маятниковое перемещение столбов относительно расположенных в земле оснований (2).

Однако они не устраняют указанные в аналоге недостатки шпалер, поскольку стряхивающие рабочие органы машин совершают плоско-параллельное перемещение кустов в направлении, перпендикулярном плоскости шпалеры.

5 Целью изобретения является повышение полноты съема урожая и снижения взаимного повреждения элементов шпалеры н стряхивателей виноградоуборочных машин.

Поставленная цель достигается тем, что

10 шарнир выполнен в виде кривошипа с двумя вертикально и эксцентрично расположенными осями.

На чертеже изображена виноградная шпалера.

15 Предлагаемая шпалера включает столб, содержащий несущий элемент 1 и фундаментный элемент 2, шарнир, состоящий из кривошипа 3 с двумя осями 4 и 5, винты

6, индивидуальные опоры кустов.

20 При подходе стряхивателя к столбам последние вследствие шарнирного крепления несущего элемента 1 с укрепленным в почве фундаментным элементом 2 тоже раскачиваются на кривошипе 3 в задаваемом

25 стряхивателем режиме.

В процессе работы виноградоуборочной машины стряхивающими рабочими органами создаются колебания шпалеры достаточные для отделения урожая от кустов. При

30 подходе индивидуальных опор вследствие

793478

Составитель А. Керзенкова

Техред А. Камышникова Корректор Г. Мазнева

Редактор Н. Тимонина

Заказ 28/10 Изд. № 108 Тираж 712 Подписное

НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий

113035, Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 их крепления к винтам 6 и отсутствия заделки в почву, они совершают плоско-параллельные перемещения вместе с кустами в задаваемом стряхивателем режиме.

Предлагаемое конструктивное решение позволяет осуществить полный съем ягод на любом участке шпалеры, в том числе в зоне столбов и индивидуальных опор, а также снизить взаимное повреждение столбов и стряхивателей.

Формула изобретения

Виноградная шпалера, содержащая соединенные между собой посредством шарнира фундаментный и несущий элементы, и закрепленные на несущем элементе ванты, отличающаяся тем, что, с целью повышение полноты съема урожая и снижения взаимного повреждения элементов шпалеры и стряхивателей виноградоуборочных машин, шарнир выполнен в виде кривошипа с двумя вертикально и эксцентрично расположенными осями.

Источники информации, принятые во внимание при экспертизе

10 1. Заявка Франции № 2238424, кл. А 01G

17/04, 1975.

2. Патент США № 2360458, кл. 211 †1, 1944.

3, Авторское свидетельство СССР

15 № 242569, кл. А 01G 17/06, 1967 (прототип).
