Устройство для определенияизменения эмоционального состоя- ния по речевому сигналу

Иллюстрации

Показать все

Реферат

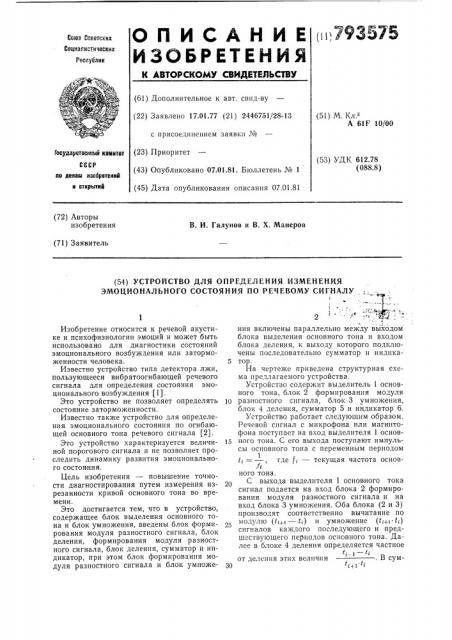

О П И С А Н И Е,»,7 mI Ç5

ИЗОБРЕТЕНИЯ

Со аз Советских

Соииапистическик

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 17.01.77 (21) 2446751/28-13 (51) N. Кл.

А 61F 10/00 с присоединением заявки № (23) Приоритет (43) Опубликовано 07.01.81. Бюллетень № 1 (45) Дата опубликования описания 07.01.81

Государствеииый квмктвт (53) УДК 612.78 (088.8) по делам изобрвтеиий и открытий (72) Авторы изобретения

В. И. Галунов и В. Х. Манеров (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ИЗМЕНЕНИЯ

ЭМОЦИОНАЛЬНОГО СОСТОЯНИЯ ПО РЕЧЕВОМУ СИГНАЛУ

1 2 ::- А;

Изобретение относится к речевой акустике и психофизиологии эмоций и может быть использовано для диагностики состояний эмоционального возбуждения или заторможенности человека.

Известно устройство типа детектора лжи, пользующееся вибратоогибающей речевого сигнала для определения состояния эмоционального возбуждения (1).

Это устройство не позволяет определять состояние заторможенности.

Известно также устройство для определения эмоционального состояния по огибающей основного тона речевого сигнала (2).

Это устройство характеризуется величиной порогового сигнала и не позволяет проследить динамику развития эмоционального состояния.

Цель изобретения — повышение точности диагностирования путем измерения изрезанности кривой основного тона во времени.

Это достигается тем, что в устройство, содержащее блок выделения основного тона и блок умножения, введены блок формирования модуля разностного сигнала, блок деления, формирования модуля разностного сигнала, блок деления, сумматор и индикатор, при этом блок формирования модуля разностного сигнала и блок умножения включены параллельно между выходом блока выделения основного тона и входом блока деления, к выходу которого подключены последовательно сумматор и индика5 тор.

На чертеже приведена структурная схема предлагаемого устройства.

Устройство содержит выделитель 1 основного тона, блок 2 формирования модуля

)0 разностного сигнала, блок 3 умножения, блок 4 деления, сумматор 5 и индикатор 6.

Устройство работает следующим образом.

Речевой сигнал с микрофона или магнитофона поступает на вход выделителя 1 основного тона. С его выхода поступают импульсы основного тона с переменным периодом

1 — где f; — текущая частота основЛ ного тона.

С выхода выделителя 1 основного тока сигнал подается на вход блока 2 формирования модуля разностного сигнала и на вход блока 3 умножения. Оба блока (2 и 3) производят соответственно вычитание по модулю (11+1 lt) и умножение (t;+1 t;) сигналов каждого последующего и предшествующего периодов основного тона. Далее в блоке 4 деления определяется частное

1- 1 от деления этих величин . В сум30 t,. t;

793575

Формула изобретения

1 где f,=—

25

Составитель A. Ефпмочкин

Техред A. Камышникова

Корректор Л. Тарасова

Редактор Т. Зубкова

Закан 224. 19 Изд. ¹ 111 Тираж 694 Подписное

НПО «Поиск» Государственного комитета СССР по делам изобретений н открытий

113035, Москва, PI(-35, Раушская наб., д. 4.5 1 ппография, пр. Сапунова, 2 маторе 5 производится суммирование полученных значений частных деления.

t;„ 1 — ti !+1 1

i — 1

На индикаторе 6 в цифровом виде воспроизводятся значения изрезанности частоты основного тона, представляющие собой

Полученная сумма определяет степень изрезанности кривой частоты основного тона, измеренного в период наличия речевого сигнала.

Сравнение величины этой суммы с величиной, соответствующей нормальному состоянию говорящего, позволяет определить степень и знак изменения его эмоционального состояния.

Предлагаемое устройство прошло проверку в психоневрологической клинике, а также опробовалось для диагностики состояния акванавтов при глубоководных погружениях. Оно позволяет повысить надежность и точность диагностики состояния говорящего и сокращает объем ручного труда при обработке данных.

Устройство для определения изменения эмоционального состояния по речевому сигналу, содержащее блок выделения основно1р го тона и блок умножения, о т л и ч а ю щ ее с я тем, что, с целью повышения точности диагностирования путем измерения изрезанности кривой основного тона во времени, в него введены блок формирования модуля

Рб разностного сигнала, блок деления, сумматор и индикатор, при этом блок формирования модуля разностного сигнала и блок умножения выполнены параллельно между выходом блока выделения основного тона и входом блока деления, к выходу которого подключены последовательно сумматор и индикатор.

Источники информации, принятые во внимание при экспертизе

1. Патент США № 3855418, кл, 179-15А, опублик. 1974.

2. Патент США № 3855416, кл. 178-15, опублик. 1974.
