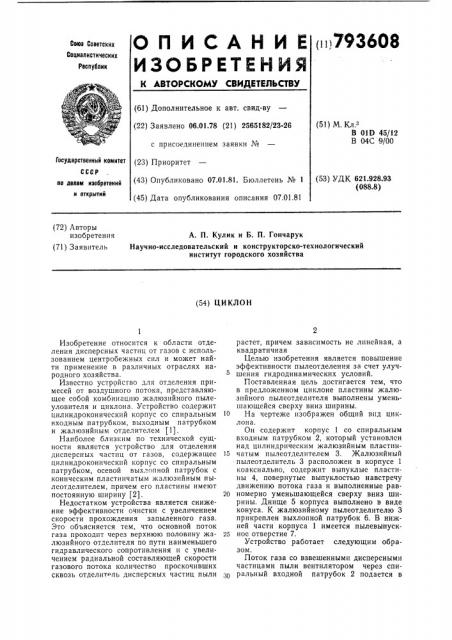

<»!793608
О П И С А Н И Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик (61) дополнительное к авт. свид-ву (22) Заявлено 06.01.78 (21) 2565182/23-26 с присоединением заявки № (51) M. Кл.
В 01D 45/12
В 04С 9/00 (53) УДК 621.928.93 (088.8) (43) Опубликовано 07,01.81. Бюллетень № 1 (45) Дата опубликования описания 07.01.81 по делам изобретений н открытий (72) Авторы изобретения (71) Заявитель
А. П. Кулик и Б. П. Гончарук
Научно-исследовательский и конструкторско-технологический институт городского хозяйства (54) ЦИКЛОН
ГосУдаРственный комитет (23) Приоритет
Изобретение относится к области отделения дисперсных частиц от газов с использованием центробежных сил и может найти применение в различных отраслях народного хозяйства.
Известно устройство для отделения примесей от воздушного потока, представляющее собой комбинацию жалюзийного пылеуловителя и циклона. Устройство содержит цилиндроконический корпус со спиральным входным патрубком, выходным патрубком и жалюзийным отделителем (1).
Наиболее близким по технической сущности является устройство для отделения дисперсных частиц от газов, содержащее цилиндроконическпй корпус со спиральным патрубком, осевой выхлопной патрубок с коническим пластинчатым жалюзийным пылеотделителем, причем его пластины имеют постоянную ширину (2).
Недостатком устройства является снижение эффективности очистки с увеличением скорости прохождения запыленного газа.
Это объясняется тем, что основной поток газа проходит через верхнюю половину жалюзийного отделителя по пути наименьшего гидравлического сопротивления и с увеличением радиальной составляющей скорости газового потока количество проскочивших сквозь отделит ль дисперсных частиц пыли растет, причем зависимость не линейная, а квадратичная
Целью изобретения является повышение эффективности пылеотделения за счет улучшения гидродинамических условий.
Поставленная цель достигается тем, что в предложенном циклоне пластины жалюзпйного пылеотделителя выполнены уменьшающейся сверху вниз ширины.
1О На чертеже изображен общий впд циклона.
Он содержит корпус 1 со спиральным входным патрубком 2, который установлен над цилиндрическим жалюзийным пластин15 чатым пылеотделнтелем 3. Жалюзийный пылеотделитель 3 расположен в корпусе 1 коаксиально, содержит выпуклые пластины 4, повернутые выпуклостью навстречу движению потока газа и выполненные рав20 номерно уменьшающейся сверху вниз ширины. Днище 5 корпуса выполнено в виде конуса. К жалюзийному пылеотделителю 3 прикреплен выхлопной патрубок 6. В нижней части корпуса 1 имеется пылевыпуск25 ное отверстие 7.
Устройство работает следующим образом.
Поток газа со взвешенными дисперсными частицами пыли вентилятором через спиральный входной патрубок 2 подается в
793608
l l
2 !
У р/
Составите.ь H. Кекишева
Корректор О. Гусева
Тскред А. Кам!.3шникова
Редактор Л. Курасова
Заказ 218, 18 Тираж 712 Подписное
НПО «Поиск» Государственного ко!инге!а СССР по дедам изобре!сний и открыта!!
113035, Москва, 7К-35, Раушскаи наб.. д. 4 5
Типографии, пр Сапунова, 2 корпус 1, где он совершает винтообразное движение сверху вниз. Внутри корпуса 1 поток газа делает сначала один — два оборота вокруг выхлопного патрубка 6, где под действием центробежных сил происхо- 5 дит первичная очистка газа от дисперсных частиц. Затем уже послойно разделенный поток газа поступает в полость между корпусом 1 и цилиндрическим жалюзийным пылеотделителем 3, проходит между пла- 1и стинами 4 отделителя и удаляется через выхлопной патрубок 6.
При прохождении газа через пылеотделитель 3 происходит вторичная очистка газа от дисперсных частиц путем отражения 1гх 1, от выпуклых пластин 4.
Установка пластин, имеющих убывающую сверху вниз ширину, способствует более равномерному прохождению газа по высоте сквозь жалюзийный отделитель, что ll уменьшает турбулпзацию потока и ведет к увеличению степени очистки газа, !. с. к повышению эффективности работы циклона.
Формула изобретения
Циклон, содержащий цилиндроконическпй корпус со спиральным входным патрубком и осевой выхлопной патрубок с пластппчатым акалюзпйпым пылеотделителсм, отличающийся тем, что, с цел!по повышс ия эффсктивности пылеотделеппя за с ст улучшения п1дродинамических условпй, пластины жалюзпйного пылсотделптсля выполпспы умсньшающсйся сверху
l3 i 1 l l3 !1!и 1) и н ы.
1 ХсточпII кп ипфоpMации, принятые во внпмаш1е прп экспертизе
1, Л131орскос свп;1стсльство СССР . А 360984, кл. В 0!Е) 45 12, 1970.
2. Козо13 .:з Г. Ф. P131IIIoiiaльпые конструкill!i! циклонов в деревообрабатывающей промыш !спп!!с!п. М., «Лесная промышленп1сть». 1964, с. 52 53 1 прог!!т!.ип).
