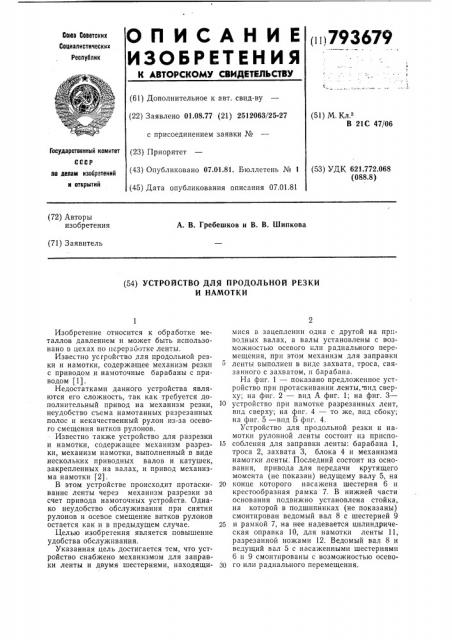

ОПИСАН И Е

ИЗОБРЕТЕН Ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ и,793679

Союз Советских

Социалистических

Реслублик (61) Дополнительное к авт. свид-ву (22) Заявлено 01.08.77 (21) 2512063/25-27 с присоединением заявки ¹ (51) М. Кл.

В 21С 47/06 (43) Опубликовано 07.01.81. Бюллетень № 1 (45) Дата опубликования описания 07.01.81 (53) УДК 621.772.068 (088.8) ло делам изобретений и открытий (72) Авторы изобретения

А. В. Гребешков и В. В. Шипкова (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ПРОДОЛЪНОЙ РЕЗКИ

И НАМОТКИ

ГосУдаРственный комитет (23) Приоритет

Изобретение относится к обработке металлов давлением и может быть использовано в цехах по переработке ленты.

Известно усгройство для продольной резки и намотки, содержащее механизм резки с приводом и намоточные барабаны с приводом (1).

Недостатками данного устройства являются его сложность, так как требуется дополнительный привод на механизм резки, неудобство съема намотанных разрезанных полос и некачественный рулон из-за осевого смещения витков рулонов.

Известно также устройство для разрезки и намотки, содержащее механизм разрезки, механизм намотки, выполненный в виде нескольких приводных валов и катушек, закрепленных на валах, и привод механизма намотки (2).

В этом устройстве происходит протаски- 20 вание ленты через механизм разрезки за счет привода намоточных устройств. Однако неудобство обслуживания при снятии рулонов и осевое смещение витков рулонов остается как и в предыдущем случае. 25

Целью изобретения является повышение удобства обслуживания.

Указанная цель достигается тем, что устройство снабжено механизмом для заправки ленты и двумя шестернями, находящи- ЗО мися в зацеплении одна с другой на приводных валах, а валы установлены с возможностью осевого илп радиального перемещения, прн этом механизм для заправки ленты выполнен в виде захвата, троса, связанного с захватом, и барабана.

На фиг. 1 — показано предложенное устройство при протаскивании ленты,.внд сверху; на фиг. 2 — вид А фиг. 1; на фиг. 3— устройство при намотке разрезанных лент, внд сверху; на фиг. 4 — то же, вид сбоку; на фиг. 5 — впд Б фпг. 4.

Устройство для продольной резки и намотки рулонной ленты состоит из приспособления для заправки ленты: барабана 1, троса 2, захвата 3, блока 4 и механизма намотки ленты. Последний состоит из основания, привода для передачи крутящего момента (не показан) ведущему валу 5, на конце которого насажена шестерня 6 и крестообразная рамка 7. В нижней части основания подвижно установлена стойка, на которой в подшипниках (не показаны) смонтирован ведомый вал 8 с шестерней 9 и рамкой 7, на нее надевается цилиндрическая оправка 10, для намотки ленты 11, разрезанной ножами 12. Ведомый вал 8 и ведущий вал 5 с насаженными шестернями

6 и 9 смонтированы с возможностью осевого или радиального перемещения.

793679

Работа устройства начинается с заправки ленты 11 путем протаскивания ее через дисковые ножи 12 захватом 4. Для этого барабан 1 надевается на ведущую шестерню 6 и при включении привода трос 2 через блок 4 при помощи захвата 3 вместе с разрезанной лентой заводится в зону намотки (см, фиг. 1 и 2). После этого приспособление для заправки ленты снимают. На рамки 7 надевают цилиндрические оправки 10 и подвижную стойку с ведомым валом 8 и шестерней 9 горизонтально заводят в зацепление с ведущей шестерней 6 (см. фиг.

3 — 6). Затем концы ленты 13 подгибаются и соединяются с цилиндрическими оправками 10. Намотка разрезанных лент 13 происходит в разные стороны, при этом торцы наматываемых рулонов являются направляющими один относительно другого. По окончании намотки, поперечной разрезки (если это необходимо), закрепления концов лент ведомый вал 8 с намотанной лентой выводят из зацепления на величину, обеспечивающую свободное снятие рулонов вместе с цилиндрическими оправками 10, выполняющими в дальнейшем роль кассет.

После этого операция повторяется.

Использование предложенного устройства на Костромском калориферном заводе позволит: перейти на автоматическое изготовление калориферных пластин с годовой программой 130 млн. штук вместо 80; сократить расход металла за счет уменьшения отходов; высвободить рабочих и повысить культуру производства.

Формула изобретения

1. Устройство для продольной резки и намотки, содержащее механизм разрезки, механизм намотки, выполненный в виде нескольких приводных валов и катушек, закрепленных на валах, и привод механизма намотки, отличающееся тем, что, с целью повышения удобства обслуживания, оно снабжено механизмом для заправки ленты, и двумя шестернями, находящимися

15 в зацеплении одна с другой, установленными на приводных валах, а валы установлены с возможностью осевого или радиального перемещения.

2. Устройство по п. 1, отлич ающееся

2О тем, что механизм для заправки ленты выполнен в виде захвата, троса, связанного с захватом, и барабана.

Источники информации, принятые во внимание при экспертизе

1. Многодисковые ножницы для резки и намотки рулонной ленты. Информационный листок Мо 239 — 74, Ярославль, ЦНТИ, 1974.

30 2. Механизация резки рулонов тонколистового проката. Информационный листок

М 30. М., ЦНИИТЭ Строймаш, 1971 (прототип) .
