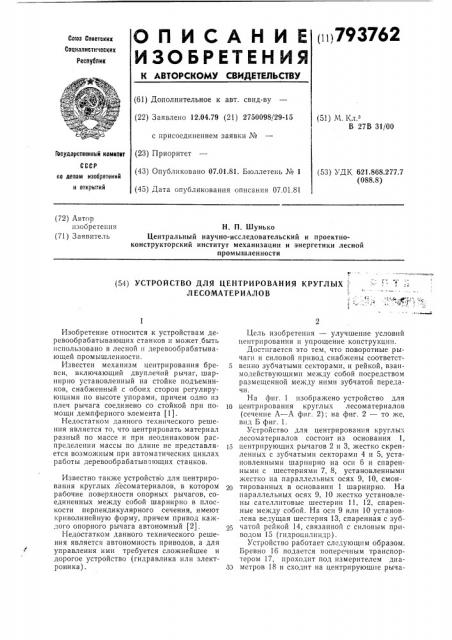

О П И С А Н И Е (п)793762

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Со(оз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 12,04.79 (21) 2750098/29-15 (51) М Кл з

В 27В 31/00 с присоединением заявки N (23) Приоритет (43) Опубликовано 07.01.81. Бюллетень М 1 (45) Дата опубликования описания 07.01.81

Государственный комитет (53) УДК 621.868.277,7 (088.8) ла делам изобретений н открытий (72) Автор изобретения (71) Заявитель

Н. П. Шунько

Центральный научно-исследовательский и проектноконструкторский институт механизации и энергетики лесной промышленности

Г (54) УСТРОЙСТВО ДЛЯ ЦЕНТРИРОВАНИЯ КРУГЛЫХ (ЛЕСОМАТЕРИАЛОВ

Изобретение относится к устройствам деревообрабатывающих станков и может. быть использовано в лесной и деревообрабатывающей промышленности.

Известен механизм центрирования бревен, включающий двуплечий рычаг, шарнирно установленный на стойке подъемников, снабженный с обоих сторон регулирующими по высоте упорами, причем одно из плеч рычага соединено со стойкой при помощи демпферного элемента (1).

Недостатком данного технического решения является то, что центрировать материал разный по массе и при неодинаковом распределении массы по длине не представляется возможным при автоматических циклах работы деревообрабатывающих станков.

Известно также устройство для центрирования круглых лесоматериалов, в котором рабочие поверхности опорных рычагов, соединенных между собой шарнирно в плоскости перпендикулярного сечения, имеют криволинейную форму, причем привод каждого опорного рычага автономный .(2).

Недостатком данного технического решения является автономность приводов, а для управления ими требуется сложнейшее и дорогое устройство (гидравлика или электроника).

Цель изобретения — улучшение условий центрирования и упрощение конструкции.

Достигается это тем, что поворотные рычаги и силовой привод снабжены соответст5 венно зубчатыми секторами, и рейкой, взаимодействующими между собой посредством размещенной между" ними зубчатой передачи.

На фиг. 1 изображено устройство для

10 центрирования круглых лесоматериалов (сечение А — А фиг. 2); на фиг. 2 — то же, вид Б фиг. 1.

Устройство для центрирования круглых лесоматериалов состоит из основания 1, 15 центрпрующих рычагов 2 и 3, жестко скрепленных с зубчатыми секторами 4 и 5, установленными шарнирно на оси 6 и спаренными с шестернями 7, 8, установленными жестко на параллельных осях 9, 10, смонтированных в основании 1 шарнирно. На параллельных осях 9, 10 жестко установлены сателлитовые шестерни 11, 12, спаренные между собой. На оси 9 или 10 установлена ведущая шестерня 13, спаренная с зубчатой рейкой 14, связанной с силовым приводом 15 (гидроцилиндр).

Устройство работает следующим образом.

Бревно 16 подается поперечным транспортером 17, проходит под измерителем диа33 метров 18 и сходит на центрирующие рыча1 j 7 g

Pvz l

Bvd o

1g

Составитель А. Кондратюк

77,, 77%б7, 7777 7

11 1Г

Типография, пр. Сапунова, 2

3 ги 2, 3, которые конструктивно установлены по центру зажимов 19 обрабатывающего станка в вертикальной плоскости. Бревно через концевые выключатели (на чертеже не показаны) подает в электросхему команду к действию гидроцилиндра 15, который продвигает зубчатую рейку 14 на заданную величину (определяемую диаметром бревна) .

Одновременно проворачивается шестерня

13 и на тот же угол шестерни 11, 12, 7, 8, но противоположно друг другу, а зубчатые секторы 4, 5, имеющиеся на центрирующих рычагах 2, 3, прогорачивают их на оси 6, выдавливают бревно 16 и совмещают его ось с осью зажимов 19.

В исходное положение устройство устанавливается обратным ходом штока и рейки

14 силового привода 15.

Предложенное техническое решение позволяет упростить конструкцию устройства и управление им.

793762

Формула изобретения

Устройство для центрирования круглых лесоматериалов, включающее станину, ви5 лочный захват в виде шарнирно соединенных опорных рычагов и силовой привод, о тл и ч а ю щ ее с я тем, что, с целью улучшения центрирования и упрощения конструкции, поворотные рычаги снабжены зубI0 чатыми секторами, а силовой привод— рейкой, причем зубчатые сектора и рейка связаны мехкду собой посредством зубчатой передачи, которая размещена между ними.

Источ!!пки информации, 15 принятыс во вп гманпе ;pп =.êñïåðòèçå

l. Авторское свидетельство СССР

1 .в 259346, кл. В 27В 31/06, 1969.

2. Авторское свидетельство СССР

М 405790, кл. А 01G 23/00, 1971 (прототип).
