Реферат



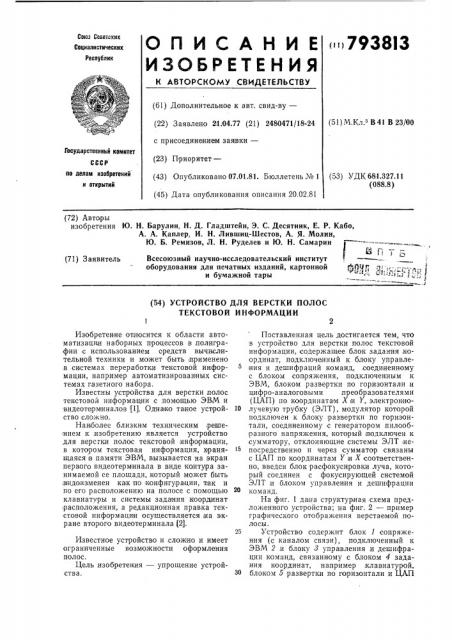

Союз Сенатских

Социалистических

Республик (11) ИЗОБРЕТЕ Н И Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 2104.77 (21) 2480471/18-24 (51)М.Кл. В41 В 23/00 с присоединением заявки— (23) Приоритет—

Государственный комитет по делам изобретений и открытий (43) Опубликовано 07.01.81. Бюллетень ¹ 1 (53) УДК 68i1.327.11 (088.8) (45) Дата опубликования описания 20.02.81

Гладштейн, Э. С. Десятник, Е. P. Кабо, Н. Лившиц-Шестов, А. Я. Молин, Л. Н. Руделев и Ю. Н. Самарин

Всесоюзный научно-исследовательский институт оборудования для печатных изданий, картонной и бумажной тары (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ВЕРСТКИ ПОЛОС

ТЕКСТОВОЙ ИНФОРМАЦИИ

Изобретение относится к области автоматизации наборных процессов в полиграфии с использованием средств вычислительной техники и может быть применено в системах переработки текстовой информации, например автоматизированных системах газетного набора.

Известны устройства для верстки полос текстовой информации с помощью ЭВМ и видеотерм иналов fl). Одна ко такое устрой- 10 ство сложно.

Наиболее близким техническим решением к .изобретению является устройство для верстки полос текстовой информации, в котором текстовая информация, хранящаяся в памяти ЭВМ, вызывается на экран первого видеотерм инала в виде контура занимаемой ее площади, .который может быть аидоизменен как по конфигурации, пак и по его расположению на полосе с помощью 20 клавиатуры и системы задавания координат расположения, а редакционная правка текстовой информации осуществляется на экране второго видеотерминала (2).

Известное устройство и,сложно и имеет ограниченные возможности оформления полос.

Цель .изобретения — упрощение устройства. 30 (72) Авторы изобретения Ю. H. Барулин, Н. Д.

А. А. Каплер, И.

Ю. Б. Ремизов, Поставленная цель достигается тем, что в устройство для верстки полос текстовой информации, содержащее блок задания .координат, подключенный к блоку управления и дешифраций команд,,соединенному с блоком сопряжения, подключенным к

ЭВМ, блоком развертки по горизонтали и цифро-аналоговыми преобразователями (ЦАП) по координатам Х m У, электроннолучевую трубку (ЭЛТ), модулятор которой подключен к блоку .развертки по горизонтали, соединенному с генератором .пилооб разного напряжения, который подключен к сумматору, отклоняющие, системы ЭЛТ непосредственно и через сумматор связаны с ЦАП по координатам У и Х соответственно, введен блок расфокусировки луча, который соединен с фокусирующей системой

ЭЛТ и блоком управления и дешифрации команд.

На фиг. 1 дана структурная схема предложенного устройства; на фиг. 2 — пример графического отображения верстаемой полосы.

Устройство содержит блок 1 сопряжения (с каналом связи), подключенный к

ЭВМ 2 .и блоку 8 управления .и дешифрации команд, связанному с блоком 4 задания координат, например клавиатурой, блоком 5 развертки по горизонтали и ЦАП

793813 б и 7 по координатам Х и У, генератор 8 пилообразного напряжения, сумматор 9, блок 10 расфокусировки луча, который соединен с фокусирующей системой 11 ЭЛТ 12 с отклоняющиии системами 18 и 14, модулятор 15 которой соединен с блоком 5.

Устройство работает следующим об разом.

Закодированная информация о начертании координатной сетки хранится в памяти ЭВМ 2. Эта .информация содержит координаты начальной точки луча по осям Х и

Y для каждого слова строии, длину этих слов и число повторов линий в строке, параметры для расфокуси ровки луча при выводе строки, а также отличительный код заголовка для заголовочных .строк.

Числовой .информации предшествует специальный код — признак соответствующей управляющей команды. Двшифраторы блока управления 8 определяют признаки управляющих команд и .разбивают их на еруппы.

Информация, следующая за кодами установки координаты по осям Х и У, записывается в буферные регистры блока управления 8, а информация, сопровождающая код «Длина слова» и код повтора линии, поступает в блок 5 развертки по горизонтали. Значен ие координаты, которое хранится в регистрах, передается на ЦАП б и 7, с выхода которых токовые импульсы, пропорциональные величине координаты, поступают в отклоняющие системы 18 и 14 и устанавливают луч на экране ЭЛТ 12 в определенное положение.

Двоичные цифровые значения длины слова, рассчитанного ЭВМ, преобразуются в блоке 5 развертки по горизонтали в импульсы соответствующей длительности, кото рые запускают генератор 8, а затем через сумматор 9 подаются в горизонтальную отклоняющую систему 18. П ри этом на экране разворачивается линия определенной длины.

Одновременно импульсы через промежуточный усилитель (на чертеже не показан) управляют модулятором 15 ЭЛТ.

При наличии кода повтора происходит многократный вывод указанных импульсов, 5

Зо

50 что дает возможность представить импульсное слово на эиране в виде нескольких близко расположенных горизонтальных линий, суммарная толщина которых равна высоте знаков данного кегля набора.

Для изменения толщины линий строки, пропорционально кеглю из блока 8 через блок 10 расфокус и ровки луча на фокусирующую систему 11 поступает соответствующий импульс.

Клавиатура 4 служит для задания ЭВМ координат расположения участков текста и команд по их оформлению.

Заголовки статей отрабатываются координатной отклоняющей системой по значениям координат точек излома стилизованных знаков, которые хранятся в ЭВМ.

Регенерация изображения осуществляется за счет организации цикла выводимой из ЭВМ информации.

Формула изобретения

Устройство для верстки, полос текстовой информации, содержащее блок задания координат, подключенный к блоку управления и дешифрации команд, соединенному с блоком сопряжения, подключенным к

ЭВМ, блоком развертки по горизонтали и цифро-аналоговыми преобразователями по координатам Х и 1, электроннолучевую трубку (ЭЛТ), модулятор которой подключен к блоку развертки по горизонтали, соединенному с генератором пилообразного напряжения, который подключен к сумматору, отклоняющие системы ЭЛТ непосредственно и через сумматор связаны с цифроаналоговыми преобразователями по координатам У и Х соответственно, о т л,и ч а ющ е е с я тем, что, с целью упрощения уст.ройства, оно содержит олок расфокусировки луча, который соединен с фокусирующей системой ЭЛТ и блоком управления и дешифрации команд, Источники информации, принятые во внимание при экспертизе:

1. «Der Polygraph» _#_o 12, 1974, с. 858.

2. Патент CILIA Х 3668685, кл. 340-324, 1972 (прототип).

793813

Фий 2 стиг./
