Полимер-абразивная притирочнаяпаста

Полимер-абразивная притирочнаяпаста

Иллюстрации

Показать все

Реферат

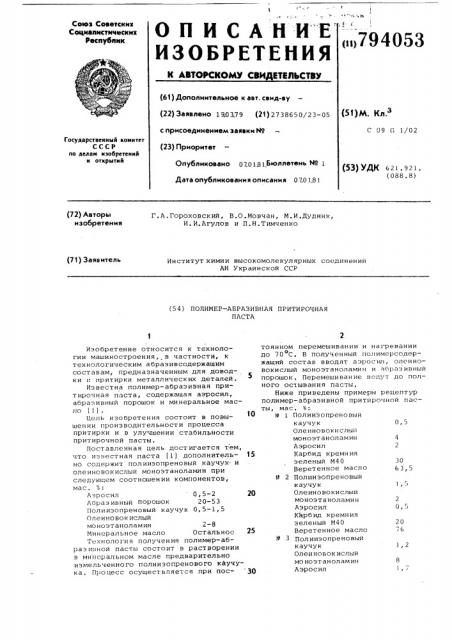

ОП ИСАНИ Е

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

1 с (rir79 4053

4r

/ -=

К АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ (61) Дополнительное к авт. сеид-ву (22) Заявлено 190379 (21) 2738650/23-05 с присоединением заявки Н9 (23) Приоритет

Опубликовано 070181Бюллетень "19 1

Дата опубликования описания 0701,81

<51)М. К .

С 09 С 1/02

Государствеииый комитет

СССР по делам изобретеиий и открытий (53) УДК Ь21. 921. (088.8) (72) Авторы изобретения

Г.А.Гороховский, В.О.Мовчан, М.И,Дудник, И.И,Агулов и П.H.Òèì÷åíêî (71) Заявитель

Институт химии высокомолекулярных соединений

AH Украинской CCP (54) ПОЛИМЕР-АБРАЗИВНАЯ ПРИТИРОЧНАЯ

llACTA

Ь3,5

7Ь

Изобретение относится к технологии машиностроения, в частности, к технологическим абразивсодержащим составам, предназначенным для доводки и притирки металлических деталей.

Известна полимер-абразивная притирочная паста, содержащая аэросил, абразивный порошок и минеральное масsro (1) .

Цель изобретения состоит в повышении производительности процесса притирки и в улучшении стабильности притирочной пасты.

Поставленная цель дост игается тем, что известная паста (1) дополнитель- 15 но содержит полиизопреновый каучук. и олеиновокислый моноэтаноламин при следующем соотношении компонентов, мас.

Аэросил 0,5-2 20

Абразивный порошок 20-53

Полиизопреновый каучук 0,5-1,5

Олеиновокислый моноэтаноламин 2-8

Минеральное масло Остальное 25

Технология получения полимер-абраз zr» ной пасты состоит в растворении в минеральном масле предварительно измельченного полииэопренового каучука. Процесс осуществляется при пос- 30 тоянном перемешивании и нагревании до 70 С, В полученный полимерсодержащий состав вводят аэросил, олеиновокислый моноэтаноламин и абразивный порошок. Перемешивание ведут до полного остывания пасты.

Ниже приведены примеры рецептур полимер-абразивной притирочной пасты, мас.

М 1 Полиизопреновый каучук 0,5

Олеиновокислый моноэтаноламин 4

Аэросил 2

Карбид кремния зеленый М40

Веретенное масло

Р 2 Полииэопреновый каучук 1,5

Олеиновокислый моноэтаноламин 2

Аэросил 0,5

Карбид кремния зеленый М40

Веретенное масло

Полииэопреновый каучук 1,2

Олеи ноьок ислый мо но эт ан ол ам ин 8

Аэросил

794053 т

I Скорость съема металла, мг/мин

Паста мас.Ъ

По прототипу, Всретенное масло

45,8

2,6

Аэросил

1,4

Электрокорунд ЭБ-5

52,8

Предлагаемая рецептуре:

2

3 по

5,2

4,8

5,7

Составитель И.Гинзбург

Редактор Л.ушакова Техред М. Рейвес Корректор С.Щомак

:-..êàç 9466/3 Тир аж 693 П дп исное

ВНИИПИ Государственного комитета СCCP по делам изобретений и открытии

113035, Москва, Ж-35, Раушская наб., д. 4,/5

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4

Карбид кремния зеленый М40 53

Веретен ное масло 36, 1

Испытания проводили на торцовой машине трения. Материал образца— закаленная сталь 45, материал прити1ра — сталь 20, удельная нагрузка

1, кг,(см

Результаты сравнительных испытаний представлены в таблице.

Из l.oëó÷åííûõ результатов видно, что предложенная пол,имер-абразивная притирочная паста является более эФфективной. Сравнение состава паст показывает, что скорость сьема метал— ла в известной смеси — 2,6 мг/мин, в предложенной — 5,7 мг/мин. Следовательно, производительность обработки повышается в 2,1 раза.

Необходимо отметить, что полимерабразивная паста является более стабильной. Так, в известной смеси через сутки вязкость повышается почти в 5 раз и наблюдается выделение жидкой фазы (масла), B предлагаемой пасте расслоение компонентов в течение 10 сут не наблюдается.

35 Формула изобретения

Полимер-абразивная притирочная паста, содержащая аэросил,абразивный порошок и минаральное масло,о т л ич а ю щ а я с я тем,что,с целью повышения производительности притирки деталей и улучшения стабильности пасты, она дополнительно содержит полииэопреновый каучук и олеиновокислый моноэтаноламин при следующем соотношении компонентов, мас. Ъ:

Аэросил 0,5-2

Абразивный порошок 20-53

Полиизопреновый каучук 0,5 — 1,5

Минеральное масло Остальное

Источники Йнформации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 349703, кл, C 09 С 1/02, ) 972.
