Клеевая композиция
Патент 794054
Авторы
Клеевая композиция
Иллюстрации
Реферат

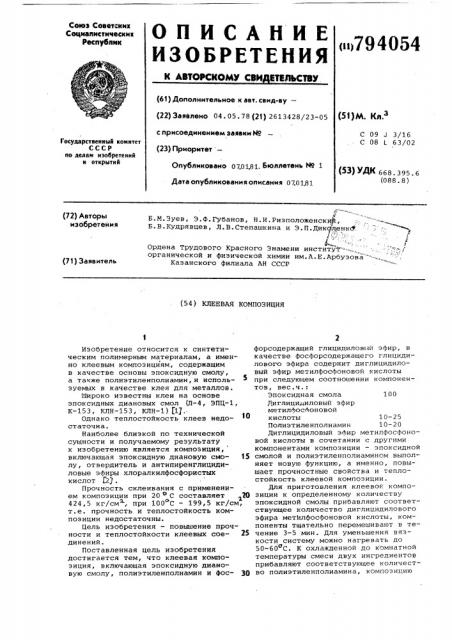

Союз Советских
Социалистических
Республик
ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИ ВТЕЛЬСТВУ.
< н794054
* ,г"
Ф (61) Дополнительное к авт. саид-ву— (22) Заявлено 04. 05. 78 (21) 2613428/23-05 с присоединением заявки Йо (23) Приоритет—
Опубликовано 07.01.81. Бюллетень М 1
Дата опубликования описания 070181 (51)М. Кл Э
С 09 J 3/16
С 08 L 63/02
Государственный комитет
СССР ло делам изобретений н открытий (5З) У4К 668. 395. 6 (088.8) Б.М.Зуев, Э.Ф.Губанов, Н.И.Ризположенскиф, Б.В.Кудрявцев, Л.В.Степашкина и Э.П.ДикбденкЮ
Г: . .
4.
Ордена Трудового Красного Знамени институт =="-., органической и физической химии им.A.Е.Арбузова .-.-Казанского филиала АН СССР (72) Авторы изобретения (71) Заявитель (54) клкквАя композиция
Изобретение относится к синтетическим полимерным материалам, а именно клеевым композициям, содержащим в качестве основы эпоксидную смолу, а также полиэтиленполиамин,и используемых в качестве клея для металлов.
Ц1ироко известны клеи на основе эпоксидных диановых смол (Л-4, ЭПЦ-1, К-153, КЛН-153, КЛН-1) ).1, Однако теплостойкость клеев недостаточна.
Наиболее близкой по технической сущности и получаемому результату к изобретению является композиция, включающая эпоксидную диановую смо- 15 лу, отвердитель и антипиренглицидиловые эфиры хлоралкилфосфористых кислот
Прочность склеивания с применением композиции при 20 C составляет 20
424,5 кг/см, при 100 С вЂ” 199,5 кг/см, о 2 т.е. прочность и теплостойкость композиции недостаточны.
Цель изобретения — повышение прочности и теплостойкости клеевых сое- 25 динений.
Поставленная цель изобретения достигается тем, что клеевая композиция, включающая эпоксидную диановую смолу, полиэтиленполиамин и фос- 3р форсодержащий глицидиловнй эфир, в качестве фосфорсодержащего глицидилового эфира содержит диглицидиловый эфир метилфосфоновой кислоты при следующем соотношении компонентов, вес.ч.:
Эпоксидная смола 100
Диглицидиловый эфир метилфосАоновой кислоты 10-25
Полиэтиленполиамин 10-20
Диглицидиловый эфир метилфосфоновой кислоты в сочетании с другими компонентами композиции — эпоксидной смолой и полиэтиленполиамином выполняет новую функцию, а именно, повышает прочностные свойства и теплостойкость клеевой композиции.
Для приготовления клеевой композиции к определенному количеству эпоксидной смолы прибавляют соответствующее количество диглицидилового эфира метилфосфоновой кислоты, компоненты тщательно перемешивают в течение 3-5 мин. Для уменьшения вязкости систему можно нагревать до
50-60 С. К охлажденной до комнатной температуры смеси двух ингредиентов прибавляют соответствующее количество полиэтиленполиамина, композицию
794054 метилфосфоновой кислоты
Полиэтиленполиамин
Пример 2.
Эпоксидная смола
Диглицидиловый эфир метилфосфоновой кислоты
Полиэтиленполиамин
100
Пример 3.
Эпоксидная смола
Диглицидиловый эфир метилфосфоновой кислоты
Полиэтиленполиамин
100
20 а я, 90
758+202
920+87
701 87
834+77 690+64 534+116 125
120
Клей K-153
260
600
425,5+35,8
199,5t
68,5
Прототип
Формула изобретения
Составитель Г.Мишензникова
Редактор Н.Потапова Техред М. Рейвес Корректор С.Щомак
Зак;з 9466/3 Тираж 693 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва,,Х-35, Раушская наб., д.4/5
Филиал ППП "Патент", г.ужгород, ул.Проектная,4 перемешивают и наносят на поверхность стальных грибков. Отшлифованную до
5 класса чистоты поверхность, грибков перед склеиванием обрабатывают полседовательно бензином и ацетоном о
I сушат при 80 C. Склеенные грибки отверждают при нагрузке 1 кг/см в течение 2 сут,при 16-20 С с последующим нагревом при температуре 100120 С в течение 6 ч.
Прочностные свойства композиции исследованы на сталь-3 и сталь-45 по
ГОСТ 14760-69.
Ниже приводятся следующие примеры клеев, вес.ч.:
Пример 1..
Эпоксидная смола 100
Диглицидиловый эфир
Как следует из таблицы, клеевая композиция обладает повышенной прочностью и теплостойкостью.
Клей может быть использован для склеивания металлов и других материалов.
Клеевая композиция, включающая эпоксидную диановую смолу, полиэтиленполиамин и фосфорсодержащий глицидиловый эфир, о т л и ч а ю щ а я с я тем, что, с целью повышения прочности и теплостойкости клеевых соединений, она содержит в
Свойства клеевых композиций приведены в таблице. качестве Аосфорсодержащего глициди40 лового эфира диглицидиловый эфир метилфосфоновой кислоты при следующем соотношении компонентов, вес.ч.:
Эпоксидная диановая смола 100
45 диглицидиловый эфир метилфосфоновой кислоты 10-25
Полиэтиленполиамин 10-20
Источники информации, 5О принятые во внимание при экспертизе
1. Кардашов Д.А. Эпоксидные клеи.
M., "Химия", 1973, с.77-88.
2. Авторское свидетельство СССР
Р 500218, кл. С 08 L 63/02, 1974 (прототип).
