Реферат



(I ., » - 1"

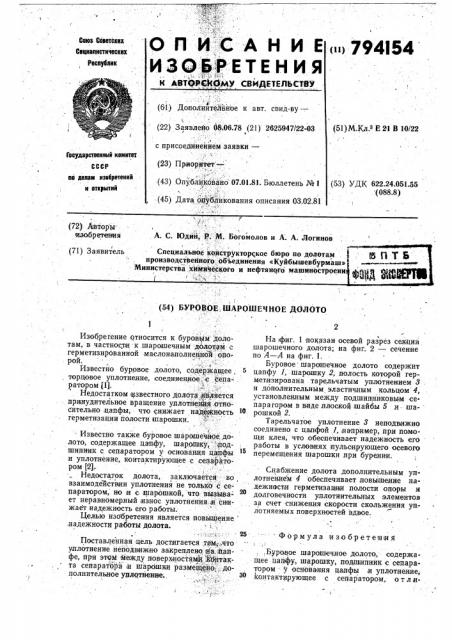

О П И;С А Н И Е

ИЗОБ!РЕТЕ Н И Я

«i> 794l54

Союз Сбветских

Сопиапистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнйте твное к авт. свид-ву —. (22) Заявлено 08;06.78 (21) 2625947/22-03 .1 с присоединением заявки—

А (23) Приор1итет — (43) ОпублиКовано 07.01.81. Бюллетень № 1 ,!

- (45) Дата ощбл!икования описания 03.02.81 .. ° Ф (51)M.Кл з Е 21 В 10/22 !

Государственный комитет

СССР по пенам изобретений и открытий (») УДК 622..24.051.55 (088.8) /:

А. С. Юдй" Р. М. Богомолов и А. А. Логинов

Специальное конструкторское бюро по долотам . 1, Щ f) f 5 производст!вейного: объединения «Куйбышевбурмаш»

Министерства, химического и нефтяного машийостроеии „е Ротс eked м М 1ф @1 (72) Автор ы изабретеэия (71) Заявитель (54) БУРОВОЕ. ШАРОШЕЧ КОЕ ДОЛОТО

Ф ор м ула и зо бретен ия

Изобрегение относится к буровым долотам, в частности к шарашечным долотам! с герметизированной маслоналолнеййои oiro.рой.

Известно буровое долото, содержащее, 5 . торцовое уплотнение, соединенное,. с сепа- . раторомм 11).

Недостатком известного долота-,является принудительное вращение уллотнейия.относительно, цапфы, что снижает надежность герметизации полости тпарошки.

Известио также буровое шарашечйое; долото, содержащее цапфу, шарошку,",.подшипник с сепаратором у основания цапфы .и уплотнение, контактирующее с сепаратором (2)., Недостаток долота, заключаетея во, взаимодействии уплотнения не только с сепараром, но и с. щарошкой, что вйзМа= 20 ет неравномерный, износ уплотненйя и" сн ижает надежность его работы;

Целью изобретения является повышение ,надежности работы долота.

Поставленная цель достигается .тем;,,что уллотнение неподвижно .закреплено йа. тталфе, при этом Йежду поверхностямй кбнтакта сепаратора iH шарашки размещено;::.дополнительиое уплотнение., 2

Ъ

На фиг. 1 показан осевой разрез секции шарошечного долота; на фиг„2 — сечение по А — Я на фиг. 1.

Буровое шарашечное долото содержит цапфу 1, шарашку 2, полость которой герметизирована тарельчатым уплотнением 3, и дополнительным эластичным кольцом 4, установленным между подшипнйковым се* парагорам в виде,плоскоц шайбы 5,и ша- рошкой 2.

Тарельчатое уплотнение 8 неподвижно соединено с цалфой 1, например, при помощи клея, что обеспечивает надежность его работы в условиях пульсирующего осевого перемещения шарошки лри бурении.

Снабжение долота дополнительным уплотнением 4 обеспечивает ловышение надежности герметизации полости опоры,и долговечности уллотнительных элементов за счет снижения скорости скольжения уп; лотняемых поверхностей вдвое.. Буровое шаротпечное долото, содержащее.цапфу, шарошку, подшипник с сепаратором Ф основания цалфы и уплотнение, контактирующее с сепаратором, о т л и794154 чающее ся тем, что, с целью ловышения .надежности работы, уллотнение,неподвижно закреплено яа цалфе при этом между поверхностями:контакта сепаратора и шарошки размещено дополнительное уплотнение.

Риг. <, А-А

Фиг. Z

Составитель Ю. Палащенко

Редактор В. Большакова Техред И. Пеичко . Корректор И. Осиповская

Заказ 1757/64, Изд. №. 134 Тираж 645 . Подписное

НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий

113035, Москва,:Ж-35, Раушская наб., д. 4/5

Тип. Харьк. фил. пред. «Патент» фФ"ИВ %Фмъчъвнеее«матч .. .,Ф, „ \ Ф °

Источники информации, принятые во внимание при экспертизе:

1. Авторское св,идетельство СССР № 446615, кл. Е 21 В 3112, 1973.

2. Патент США № 399536, кл. 308-8.2, 1976.
