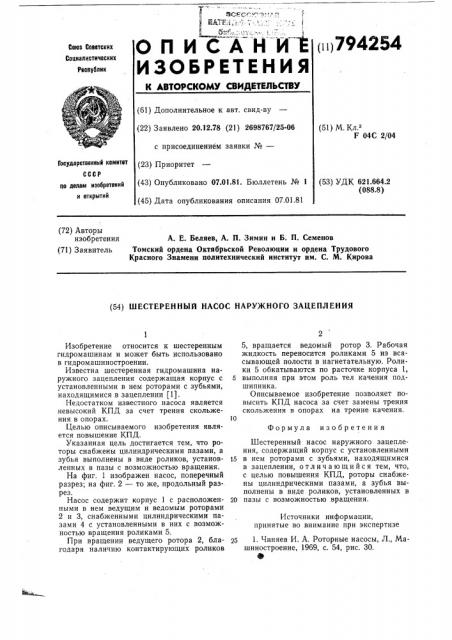

ИЗОБРЕТЕНИЯ (i 1) 794254

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 20.12.78 (21) 2698767/25-06 с присоединением заявки №вЂ” (23) Приоритет (43) Опубликовано 07.01.81. Бюллетень № 1 (45) Дата опубликования описания 07.01.81 (51) М. Кл.

F 04С 2/04

Государственный комитет

СССР (53) УДК 621.664.2 (088.8) ло делам иаобретений н открытий (72) Авторы изобретения А. Е. Беляев, А. П. Зимин и Б. П. Семенов (71) Заявитель Томский ордена Октябрьской Революции и ордена Трудового

Красного Знамени политехнический институт им. С. М. Кирова (54) ШЕСТЕРЕННЫЯ НАСОС НАРУЖНОГО ЗАЦЕПЛЕНИЯ

Формула изобретения

Источники информации, принятые во внимание при экспертизе

Изобретение относится к шестеренным гидромашинам и может быть использовано в гидромашиностроении.

Известна шестеренная гидромашина наружного зацепления содержащая корпус с установленными в нем роторами с зубьями, находящимися в зацеплении (1).

Недостатком известного насоса является невысокий КПД за счет трения скольжения в опорах.

Целью описываемого изобретения является повышение КПД.

Указанная цель достигается тем, что роторы снабжены цилиндрическими пазами, а зубья выполнены в виде роликов, установленных в пазы с возможностью вращения.

На фиг. 1 изображен насос, поперечный разрез; на фиг. 2 — то же, продольный разрез.

Насос содержит корпус 1 с расположенными в нем ведущим и ведомым роторами

2 и 3, снабженными цилиндрическими пазами 4 с установленными в них с возможностью вращения роликами 5.

При вращении ведущего ротора 2, благодаря наличию контактирующих роликов

5, вращается ведомый ротор 3. Рабочая жидкость переносится роликами 5 из всасывающей полости в нагнетательную. Ролики 5 обкатываются по расточке корпуса 1, 5 выполняя при этом роль тел качения подшипника.

Описываемое изобретение позволяет повысить КПД насоса за счет замены трения скольжения в опорах на трение качения.

Шестеренный насос наружного зацепления, содержащий корпус с установленными

15 в нем роторами с зубьями, находящимися в зацеплении, отличающийся тем, что, с целью повышения КПД, роторы снабжены цилиндрическими пазами, а зубья выполнены в виде роликов, установленных в

20 пазы с возможностью вращения.

25 1. Чиняев И. А. Роторные насосы, Л., Машиностроение, 1969, с. 54, рис. 30.

794254

Фиг. /

Составитель Е. Дааыдеико

Техред Л. Куклина

Редактор С. Глазова

Корректор Л. Слепая

Типография, пр. Сапунова, 2

Заказ 205)13 И ад. №д 51 Тираж 712 Подписное

НПО «Поиск» Государственного комитета СССР па делам изобретений и открытий

113035, Москва, >К-35, Раушская наб., д. 4(5
