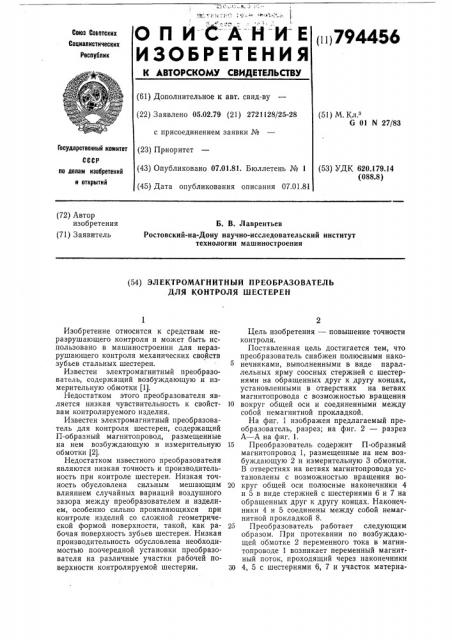

ОП И(:АН И Е

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

1i i) 794456

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 05.02.79 (21) 2721128/25-28 с присоединением заявки № (23) Приоритет (43) Опубликовано 07.01.81. Бюллетень № 1 (45) Дата опубликования описания 07.01.81 (51) М. Кл.

6 01 N 27/83

Государственный комитет (53) УДК 620.179.14 (088.8) по делам изобретений и открытий (72) Автор изобретения (71) Заявитель

Б. В. Лаврентьев

Ростовский-на-Дону научно-исследовательский институт технологии машиностроения (54) ЭЛЕКТРОМАГНИТНЫЙ ПPЕОБРАЗОВАТЕЛЬ

ДЛЯ КОНТРОЛЯ ШЕСТЕРЕН

Изобретение относится к средствам неразрушающего контроля и может быть использовано в машиностроении для неразрушающего контроля механических свойств зубьев стальных шестерен. 5

Известен электромагнитный преобразователь, содержащий возбуждающую и измерительную обмотки (1).

Недостатком этого преобразователя является низкая чувствительность к свойст- 10 вам контролируемого изделия.

Известен электромагнитный преобразователь для контроля шестерен, содержащий

П-образный магнитопровод, размещенные на нем возбуждающую и измерительную 15 обмотки (2).

Недостатком известного преобразователя являются низкая точность и производительность при контроле шестерен. Низкая точность обусловлена сильным мешающим 20 влиянием случайных вариаций воздушного зазора между преобразователем и изделием, особенно сильно проявляющихся при контроле изделий со сложной геометрической формой поверхности, такой, как ра- 2з бочая поверхность зубьев шестерен. Низкая производительность обусловлена необходимостью поочередной установки преобразователя на различные участки рабочей поверхности контролируемой шестерни. 30

Цель изобретения — повышение точности контроля.

Поставленная цель достигается тем, что преобразователь снабжен полюсными наконечниками, выполненными в виде параллельных ярму соосных стержней с шестернями на обращенных друг к другу концах, установленными в отверстиях на ветвях магнитопровода с возможностью вращения вокруг общей оси и соединенными между собой немагнитной прокладкой.

На фиг. 1 изображен предлагаемый преобразователь, разрез; на фиг. 2 — разрез

А — А на фиг. 1, Преобразователь содержит П-образный магнитопровод 1, размещенные на нем возбуждающую 2 и измерительную 3 обмотки.

В отверстиях на ветвях магнитопровода установлены с возможностью вращения вокруг общей оси полюсные наконечники 4 и 5 в виде стержней с шестернями 6 и 7 на обращенных друг к другу концах. Наконечники 4 и 5 соединены между собой немагнитной прокладкой 8.

Преобразователь работает следующим образом. При протекании по возбуждающей обмотке 2 переменного тока в магнитопроводе 1 возникает переменный магнитный поток, проходящий через наконечники

4, 5 с шестернями 6, 7 и участок материа794456

Составитель В. Рыкова

Техред Л. Куклина

Корректоры: Л. Орлова и P. Беркович

Редактор Т. Зубкова

Заказ 40/13 Изд. № 153 Тираж 915 Подписное

НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 ла контролируемой шестерни 9 (путь потока отмечен штриховой линией на фиг. 1).

В измерительной обмотке 3 наводится переменная ЭДС, параметры которой определяются свойствами контролируемой шестерни 9. В процессе контроля контролируемая шестерня 9 входит в зубчатое зацепление с шестернями 7 и 6, приводимыми во вращение электроприводом 10. Вращение контролируемой шестерни 9 повышает производительность контроля, так как в процессе вращения шестерен 6 и 7 происходит непрерывное изменение контактирующих участков, влияние случайных вариаций зазора между преобразователем и контролируемым изделием практически подавлено за счет непрерывного усреднения ЭДС измерительной обмотки при различных значениях зазора на различных участках поверхности контролируемой шестерни 9.

Формула изобретения

Электромагнитный преобразователь для контроля шестерен, содержащий П-образный магнитопровод, размещенные на нем возбуждающую и измерительную обмотки, отличающийся тем, что, с целью повышения точности контроля, он снабжен

5 полюсными наконечниками, выполненными в виде параллельных ярму соосных стержней с шестернями на обращенных друг к другу концах, установленными в отверстиях на ветвях магнитопровода с возможно10 стью вращения вокруг общей оси и соединенными между собой немагнитной прокладкой.

Источники информации, принятые во внимание при экспертизе

1. Соболев В. С. Накладные и экранные датчики. Наука, Новосибирск, 1967, с. 83.

2. Герасимов В. Г. и др. Неразрушающий контроль качества изделий электромагнитными методами. M., Энергия, 1978, с. 21 (прототип).
