Реферат



Эй 79448

Класс 47g, 23

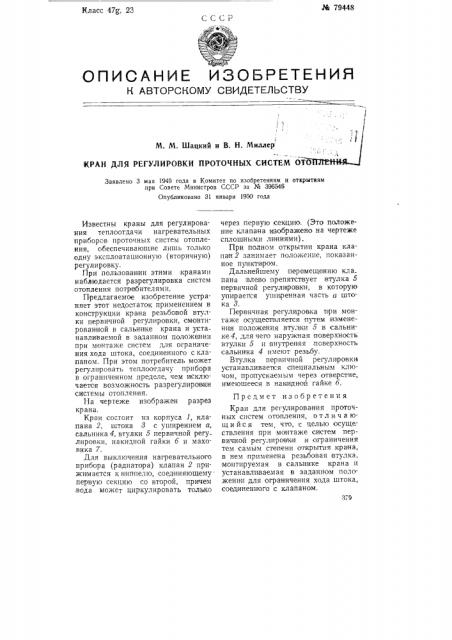

ОПИСАНИК ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1,.1

М. М. Шацкий и В, Н. Миллер:

KPAH ДЛЯ РЕГУЛИРОВКИ ПРОТОЧНЫХ СИСТЕМ ОТ

Заявлено 3 мая 1949 года в Комитет по изобретениям и открытиям при Совете Министров СССР за № 396546

Опубликовано 31 января 1950 года

Известны краны для регулироваиия теплоотдачи нагревательных приборов проточных систем отопления, обеспечивающие лишь только одну эксплоатационную (вторичную) регулировку.

При пользовании этими, кранами наблюдается разрегулировка систем отопления потребителями.

Пр едлагаемое изобретение устраняет этот недостаток применением в конструкции крана резьбовой втулки первичной регулировки, смонтированной в сальнлке крана и устанавли ваемой в заданном положении при монтаже систем для ограничения хода штока, соединенного с клапаном. При этом потребитель может регулировать теплоотдачу прибора в ограниченном пределе, чем исключается возможность разрегулировки системы отопления.

На чертеже изображен разрез крана.

Кран состоит из корпуса 1, клапана 2, штока 8 с уширением а, сальника 4, втулки 5 первичной pery лировки, накидной гайки б и маховика 7.

Для выключения нагревательного прибора (радиатора) клапан 2 прижимается книппелю, соединяющему. первую секцию со второй, причем вода может циркулировать только через первую секцию. (Это положение клапана кзображено .на чертеже сплошными линиями) .

При полном открытии крана клапан 2 занимает положение, показанное пунктиром.

Дальнейшему перемещению кла пана влево препятствует .втулка 5 первичной регулыровки, в которую упираепся уширенная часть ц штока 8.

Пе р вичная регулировка при монтаже осуществляется путем изменения положения втулки 5 в сальнике 4, для чего наружная поверхность втулки 5 и:внутрвняя,поверхность сальника 4 имеют резьбу.

Втулка первичной регули ровки устанавливаепся специальным ключом, пропускаемым через отверстие, имеющееся в накидной гайке б.

Предмет изобретения

Кран для регулирования проточных систем отопления, о т л и ч а ющи й:ся тем, что, с целью юсуществления при монтаже систем первичной регулировщики и ограничения тем самым степени огкрытия крана, в нем применена резьбовая втулка, монтируемая в сальнике крана и устанавливаемая в заданном положении для ограничения хода штока, соединенного <с клапаном.
