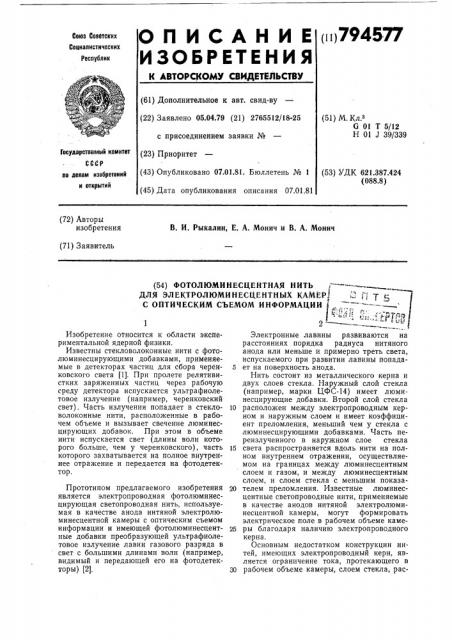

(i ц 794577

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Реслублик (61) Дополнительное к авт. свид-ву (22) Заявлено 05.04.79 (21) 2765512/18-25 с присоединением заявки № (23) Приоритет (43) Опубликовано 07.01.81. Бюллетень № 1 (45) Дата опубликования описания 07.01.81 (51) M Клз б 01 Т 5/12

Н 01 J 39/339

Государствеииый комитет

СССР (53) УДК 621.387.424 (088.8) ло делам изооретеиий и открытий (72) Авторы изобретения

В. И. Рыкалин, Е. А. Монич и В. А. Монич (71) Заявитель (54) ФОТОЛ ЮМИ НЕ

ДЛЯ ЭЛЕКТРОЛЮМИН

С ОПТИЧЕСКИМ СЪЕМ

Изобретение относится к области экспериментальной ядерной физики.

Известны стекловолоконные нити с фотолюминесцирующими добавками, применяемые в детекторах частиц для сбора черен- 5 ковского света (1). При пролете релятивистких заряженных частиц через рабочую среду детектора испускается ультрафиолетовое излучение (например, черенковский свет). Часть излучения попадает в стекло- 10 волоконные нити, расположенные в рабочем объеме и вызывает свечение люминесцирующих добавок. При этом в объеме нити испускается свет (длины волн которого больше, чем у черенковского), часть которого захватывается на полное внутреннее отражение и передается на фотодетектор.

Прототипом предлагаемого изобретения 20 является электропроводная фотолюминесцирующая светопроводная нить, используемая в качестве анода нитяной электролюминесцентной камеры с оптическим съемом информации и имеющей фотолюминесцентные добавки преобразующей ультрафиолетовое излучение лавин газового разряда в свет с большими длинами волн (например, видимый и передающей его на фотодетекторы) (2). 30

СЦЕНТНАЯ НИТЬ

ЕСЦЕНТНЫХ КАМЕР„- ОМ ИНФОРМАЦИИ

5«с«$ .««,1« /тя

2 --Электронные лавины развиваются на расстояниях порядка радиуса нитяного анода или меньше и примерно треть света, испускаемого при развитии лавины попадает на поверхность анода.

Нить состоит из металлического керна и двух слоев стекла. Наружный слой стекла (например, марки ЦФС-14) имеет люминесцирующие добавки. Второй слой стекла расположен между электропроводным керном и наружным слоем и имеет коэффициент преломления, меньший чем у стекла с люминесцирующими добавками, Часть переизлучен ного в наружном слое стекла света распространяется вдоль нити на полном внутреннем отражении, осуществляемом на границах между люминесцентным слоем и газом, и между люминесцентным слоем, и слоем стекла с меньшим показателем преломления. Известные люминесцентные светопроводные нити, применяемые в качестве анодов нитяной электролюминесцентной камеры, могут формировать электрическое поле в рабочем объеме камеры благодаря наличию электропроводного керна.

Основным недостатком конструкции нитей, имеющих электропроводный керн, является ограничение тока, протекающего в рабочем объеме камеры, слоем стекла, рас794577 положенного поверх керна. Стекла известных марок, прозрачные в видимой области спектра, имеют высокое удельное сопротивление. Ограничение тока приводит к уменьшению допустимой величины коэффициента размножения свободных электронов (коэффициента газового усиления в газовой электролюминесцентной камере) при развитии электронной лавины вблизи анода, что соответственно ограничивает потоки ультрафиолетового излучения, испускаемого при развитии лавины. У меньшение светового сигнала на выходе электролюминесцентной камеры затрудняет его регистрацию и вызывает необходимость использования дорогостоящей электронной аппаратуры. К недостат«ам рассматриваемого прототипа можно отнести также трудность подбора согласованных по коэффициентам температурного расширения материалов керна и двухслойной стеклянной оболочки, которые обладают совокупностью оптических свойств, необходимой для осуществления трансформации ультрафиолетового излучения в видимый свет и передачи его по волокну с допустимым (Л 10 дб/м) коэффициентом ослабления.

Целью изобретения является увеличение светового выхода электролюминесцентной камеры с оптическим объемом информации.

Поставленная цель достигается тем, что в фотолюминесцентной нити для электролюминесцентных камер с оптическим съемом информации, и меняющей фотолюминесцентные добавки, фотолюминесцентные добавки вводятся в сердечник светопроводной нити, имеющий больший показатель преломления чем оболочка, прозрачная для ультрафиолетового света, а электропроводный слой наносится на внешнюю поверхность нити в виде прозрачной для ультрафиолетового излучения пленки, например, SnO, или 1п20З. Фотолюминесцентная светопроводная нить может быть получена, например, по технологии изготовления стекловолоконных нитей с малым затуханием света. При этом люминесцирующую добавку можно ввести в сердечник нити из газовой фазы одновременно с компонентами, обеспечивающими превышение показателя преломления сердечника по сравнению с оболочкой.

На чертеже изображен общий вид фотолюминесцентной нити в продольном сечении.

Предлагаемая нить состоит из сердечника 1 с люминесцирующими добавками (например, с ионами церия в трехвалентном состоянии Се+ ), а также прозрачных для ультрафиолетового излучения оболочки 2 и электропроводной пленки 3 из Sn02 или

In,O . Показатель преломления п1 сердечника нити больше по величине, чем показатель преломления nq оболочки нити. Поэтому часть света фотолюминесценцип, 40 ния световых сигналов с помощью электронно-оптического преобразователя.

Формула изобретения

Фотолюминесцентная нить для электролюминесцентных камер с оптическим съемом информации, имеющая фотолюминесцентные добавки, отличающаяся тем, что, с целью увеличения световыхода электролюминесцентной камеры, люминесцирующие добавки введены в сердечник нити, имеющий показатель преломления больший, чем у прозрачной для ультрафиолетового света оболочки нити, а на поверхность нити нанесена электропроводная пленка, прозрачная для ультрафиолетового излучения.

Источники информации, принятые во внимание при экспертизе

1. Письма в ЖЭТФ, 1978, 27, с. 456.

2. Авторское свидетельство СССР по заявке № 2420186, кл. G 01Т 5/12, 1976 (прототип).

60 возникающего в сердечнике, захватывается на полное внутреннее отражение и распространяется вдоль нити. Величина показателя преломления п1 сердечника нити может изменяться в зависимости от расстояния до продольной оси нити, а граница между оболочкои и сердечником может быть размыта. Возможно также изготовление подобных нитей и на основе органических полимерных материалов, например, на основе полистирола или полиметилметакрилата, в которые легко вводятся фотолюмипесцирующие добавки.

Фотолюминесцентные нити предлагаемой конструкции способны обеспечить работу газовой электролюминесцентной камеры в режиме, характерном для проволочной пропорциональной камеры. Коэффициент газового усиления электролюминесцентной ка®О меры может достигать при этом величины

10 — 10 без ухудшения рабочих характеристик камеры, что в 10 — 10 раз превышает допустимые величины коэффициента газового усиления указанного выше прототипа. Соответственно растет величина светового сигнала на выходе детектора. Увеличение выхода света расширяет возможности применения электролюминесцентных камер в физическом эксперименте (например, для регистрации слабоионизирующих частиц и нейтральных излучений), а также существенно упрощает и удешевляет фоторегистрирующие приборы, преобразующие световые сигналы на выходе камеры в электрические видеосигналы. Например, световые сигналы можно будет регистрировать непосредственно фотодетектором, видиконом или самосканируемой фотодиодной матрицей без предварительного усиле794577
