Реферат



пц794660

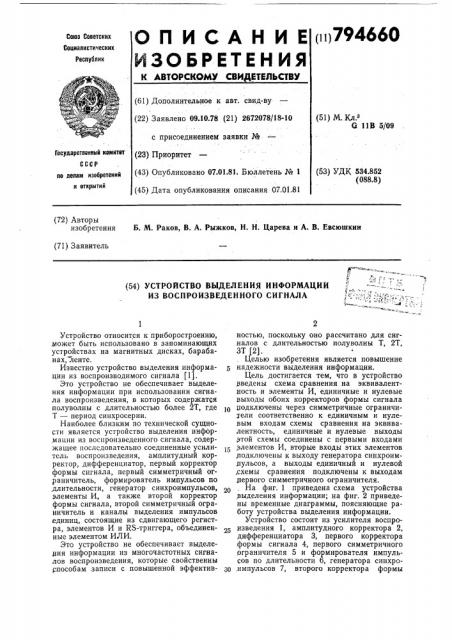

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К. АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 09.10.78 (21) 2672078/18-10 (51) лл Клз

6 11В 5/09 с присоединением заявки № .— (23) Приоритет (43) Опубликовано 07.01.81. Бюллетень № 1

Государстеениый комитет

СССР (53) УДК 534.852 (088.8) по делам иэобретеиий и открытий (45) Дата опубликования описания 07.01.81 (72) Авторы изобретения Б. М. Раков, В. А. Рыжков, Н. H. Царева и А. В. Евсюшкин (71) Заявитель — Ъ -чд

3

1, т : г (54) УСТРОЙСТВО ВЫДЕЛЕНИЯ ИНФОРМАЦИИ

ИЗ ВОСПРОИЗВЕДЕННОГО СИГНАЛА

Устройство относится к приборостроению, может быть использовано в запоминающих устройствах на магнитных дисках, барабанах, ленте.

Известно устройство выделения информации из воспроизводимого сигнала (1).

Это устройство не обеспечивает выделения информации при использовании сигнала воспроизведения, в которых содержатся полуволны с длительностью более 2Т, где

Т вЂ” период синхросерии.

Наиболее близким по технической сущности является устройство выделения инфор,мации из воспроизведенного сигнала, содержащее последовательно соединенные усилитель воспроизведения, амплитудный корректор, дифференциатор, первый корректор формы сигнала, первый симметричный ограничитель, формирователь импульсов по ,длительности, генератор синхроимпульсов, элементы И, а также второй корректор формы сигнала, второй симметричный ограничитель и каналы выделения импульсов единиц, состоящие из сдвигающего регистра, элементов И и RS-триггера, объединенные элементом ИЛИ.

Это устройство не обеспечивает выделения информации из многочастотных сигналов воспроизведения, которые свойственны способам записи с повышенной эффективностью, поскольку оно рассчитано для сигналов с длительностью полуволны Т, 2Т, ЗТ (2).

Ф

Целью изобретения является повышение надежности выделения информации.

Цель достигается тем, что в устройство введены схема сравнения на эквивалентность и элементы И, единичные и нулевые выходы обоих корректоров формы сигнала подключены через симметричные ограничители соответственно к единичным и нулевым входам схемы сравнения на эквивалентность, единичные и нулевые выходы этой схемы соединены с первыми входами элементов И, вторые входы этих элементов ,подключены к выходу генератора синхроимнульсов, а выходы единичный и нулевой ,схемы сравнения подключены к выходам первого симметричного ограничителя.

На фиг. 1 приведена схема устройства выделения информации; на фиг. 2 приведены временные диаграммы, поясняющие работу устройства выделения информации.

Устройство состоит из усилителя воспроизведения 1, амплитудного корректора 2, дифференциатора 3, первого корректора .формы сигнала 4, первого симметричного ограничителя 5 и формирователя импульсов по длительности 6, генератора синхро3p,импульсов 7, второго корректора формы

794660 Ф.

3 сигнала 8, второго симметричного ограничителя 9, схемы сравнения на эквивалент,ность 10, элементов И 11 и 12 и двух каналов выделения импульсов «единиц» информации. Каждый канал содержит сдвигающий регистр 13, элементы И 14 и 15, RS,триггер 16, элемент И 17. Выходы обоих каналов объединены элементом ИЛИ 18.

Воспроизведенный магнитной головкой сигнал усиливается усилителем воспроизведения 1 и обрабатывается амплитудным .корректором 2 для выравнивания амплитуды сигнала и уменьшения фазовых искаже.ний. Сигнал с выхода амплитудного кор,ректора 2 (фиг. 2в) поступает в два канала. В первом канале сигнал (фиг. 2s) диф,ференцируется, с выхода дифференциатора

3 (фиг. 2е) подается на корректор формы для устранения спада амплитуды в направлении нулевой оси на участках с длительностью полуволны 2Т и более. Спад амплитуды образуется вследствие того, что канал воспроизведения, включая магнитную головку, не пропускает постоянную составляющую спектра сигнала.

Выходные сигналы корректоров формы 4 и 8 (фиг. 2ж и 2г) подаются соответственно на симметричные ограничители 5 и 9. Из сигнала с выхода симметричного ограничителя 5 (фиг. 2з) формирователем 6 формируются импульсы, которые далее подаются на вход синхронизации генератора синхроимпульсов 7. Генератор синхроимпульсов .вырабатывает две сдвинутые на 0,51 серии импульсов (фиг. 2л,м). единичные и нулевые выходы симметричных ограничителей 5 и 9 подключены соответственно к единичным и нулевым входам схемы сравнения на эквивалентность 10. Сигнал фиг. 2и является результатом сравнения единичных полок сигналов фиг. 2д и 2з; а сигнал фиг. 2к — результат сравнения нулевых полок сигналов фиг. 2д и 2з.

Выходные сигналы схемы сравнения (фиг. 2и, к) стробируются в элементах И 11 и 12 синхросерией (фиг. 2л); полка для стробирования кратна 1, следовательно, окно детектирования, обеспечиваемое предлагаемым устройством, равно T.

З0

4

Чтобы выделить импульсы «единиц», необходимо из сигналов с выходов элементов И 11 и 12 (фиг. 2н,о) исключить импульсы, расстояние между которыми равно T. Для этого выходы элементов И 11 и

12 подключены к двум каналам выделения импульсов «единиц». Работа канала понятна из рассмотрения временных диаграмм фиг. 2л — ц.

Выходы каналов подключены к элементу

ИЛИ 18, на выходе которого импульсы

«единиц» информации (фиг. 2ч) совпадают по фазе с синхросерией (фиг. 2л}.

Формула изобретения

Устройство выделения информации из воспроизведенного сигнала, содержащее ,последовательно соединенные усилитель воспроизведения, амплитудный корректор, дифференциатор, первый корректор формы сигнала, первый симметричный ограничитель, формирователь импульсов по длительности, генератор синхроимпульсов, элементы И, а также второй корректор формы сигнала, второй симметричный ограничитель и каналы выделения импульсов еди,ниц, состоящие из сдвигающего регистра, элементов И и RS-триггера, объединенные элементом ИЛИ, отличающееся тем, что, с целью повышения надежности выделения информации, в устройство введены схема сравнения на эквивалентность и элементы И, единичные и нулевые выходы обоих корректоров формы сигнала подключены через симметричные ограничители соответственно к единичным и нулевым входам схемы сравнения на эквивалентность, единичные и нулевые выходы этой схемы соединены с первыми входами элементов И, вторые входы этих элементов подключены к выходу генератора синхроимпульсов, а выходы единичный и нулевой схемы сравнения подключены к выходам первого симметричного ограничителя.

Источники информации, принятые во внимание при экспертизе

1. Патент США ¹ 3414894, кл. 340-174.1, опублик. 1971.

2. Патент США № 3930265, кл. 360-45, опублик. 1972 (прототип).

1 0 100 10 0 001100010000010 0 0000 0011 а и о

Р с

У

Р х

Ц ч

PlQ.
