Класс 5d, 13

20с, 13

Pk 79467

СССР

«««*««ф

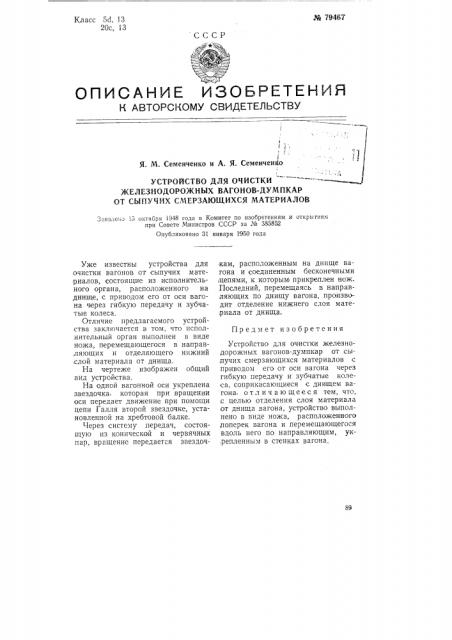

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Я. М. Семенченко и А. Я. СеменченКо

УСТРОЙСТВО ДЛЯ ОЧИСТКИ

ЖЕЛЕЗНОДОРОЖНЫХ ВАГОНОВ-ДУМПКАР

ОТ СЫПУЧИХ СМЕРЗАЮЩИХСЯ МАТЕРИАЛОВ

Заявле: о 15 октября 1948 года в Комитет по изобретениям и откргятням при Совете Министров СССР за ¹ 885852

Опубликовано 31 января 1950 года

Предмет изобретения

Уже известны устройства для очистки вагонов от сыпучих материалов, состоящие из исполнительного органа, расположенного на днище, с приводом его от оси вагона через гибкую передачу и зубчатые колеса.

Отличие предлагаемого устройства заключается в том, что исполнительный орган выполнен в виде ножа, перемещающегося в направЛяющих и отделяющего нижний слой материала от днища.

На чертеже изображен общий вид устройства.

На одной вагонной оси укреплена звездочка, которая при вращении оси передает движение при помощи цепи Галля второй звездочке, установленной на хребтовой балке.

Через систему передач, состоящую из конической и червячных пар, вращение передается звездочкам, расположенным на днище вагона и соединенным бесконечными ,цепями, к которым прикреплен нож.

Последний, перемещаясь в направляющих по днищу вагона, производит отделение нижнего слоя мате;риала от днища.

Устройство для очистки железнодорожных вагонов-думпкар от сыпучих смерзающихся материалов с приводом его от оси вагона через гибкую передачу и зубчатые колеса, соприкасающиеся с днищем вагона. отл и ч а ю щееся тем, что, с целью отделения слоя материала от днища вагона, устройство выполнено в виде ножа, расположенного лоперек вагона и перемещающегося вдоль него по направляющим, ук.репленным в стенках вагона.
