Реферат



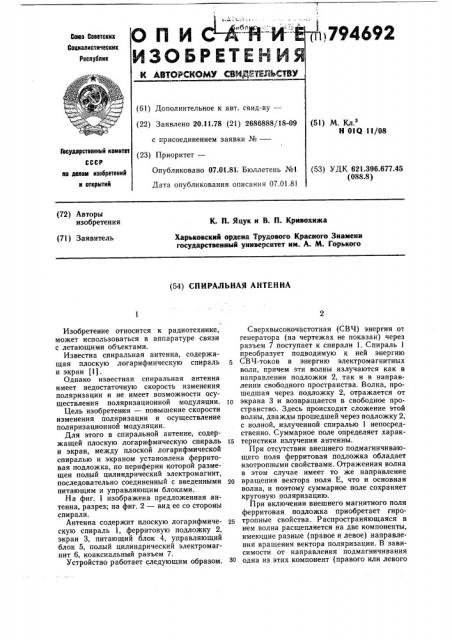

1 i!794692

Союз Советских

Социалистических

Реслублик

KJI З

Н 010 11/О8

Гесударстаекиык комитет

СССР

) УДК 621.396.677.45 (088.8) ло делам иаобретеиий и открытий (72) Авторы изобретения

К. П. Яцук и В. П. Кривохижа (71) Заявитель

Харьковский ордена Трудового Красного Знамени государствеиинй университет им. А. М. Горького (54) СПИРАЛЬНАЯ АНТЕННА

Изобретение относится к радиотехнике, может использоваться в аппаратуре связи с летающими объектами.

Известна спиральная антенна, содержащая плоскую логарифмическую спираль и экран (1) .

Однако известная спиральная антенна имеет недостаточную скорость изменения поляризации и не имеет возможности осуществления поляризационной модуляции.

Цель изобретения — повышение скорости изменения поляризации и осуществление поляризационной модуляции.

Для этого в спиральной антенне, содержащей плоскую логарифмическую спираль и экран, между плоской логарифмической спиралью и экраном установлена ферритовая подложка, по периферии которой разме- щен полый цилиндрический электромагнит, последовательно соединенный с введенными питающим и управляющим блоками.

На фиг. 1 изображена предложенная антенна, разрез; на фиг. 2 — вид ее со стороны спирали.

Антенна содержит плоскую логарифмическую спираль 1, ферритовую подложку 2, экран 3, питающий блок 4, управляющий блок 5, полый цилиндрический электромагнит 6, коаксиальный разъем 7.

Устройство работает следующим образом.

Сверхвысокочастотная (СВЧ) энергия от генератора (на чертежах не показан) через разъем 7 поступает к спирали 1. Спираль 1 преобразует подводимую к ней энергию

СВЧ-токов в энергию электромагнитных волн, причем эти волны излучаются как в направлении подложки 2, так и в направлении свободного пространства. Волна, прошедшая через подложку 2, отражается от

1р экрана 3 и возвращается в свободное пространство. Здесь происходит сложение этой волны, дважды прошедшей через подложку 2, с волной, излученной спиралью 1 непосредственно. Суммарное поле определяет харакts теристики излучения антенны.

При отсутствии внешнего подмагничивающего поля ферритовая подложка обладает изотропными свойствами. Отраженная волна в этом случае имеет то же направление р вращения вектора поля Е, что и основная волна, и поэтому суммарное поле сохраняет круговую поляризацию.

При включении внешнего магнитного поля ферритовая подложка приобретает гиротропные свойства. Распространяющаяся в нем волна расщепляется на две компоненты, имеющие разные (правое и левое) направления вращения вектора поляризации. В зависимости от направления подмагничивания зр одна из этих компонент (правого или левого

794692

Формула изобретения

Фиг. Р

Составитель В. Маврин

Редактор Г. Петрова Техред Л. Куклина Корректоры A. Галахова н В, Нам

Заказ 47/16 Изд. № 148 Тираж 634 Подписное

НПО <Поиск» Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр, Сапунова, 2 вращения) при ферромагнитном резонансе поглощается, а другая сохраняется. В нредложенном устройстве направление подмагничивающего поля выбрано так, чтобы в отраженной волне сохранилась лишь составляющая с прОтивопОложным, ОТНОсительно основной волны, направлением вращения вектора поляризации. Йапример, если основная волна имеет правое вращение, то в 1О отраженной волне компонента с правым вращением должна поглотится, а с левым сохранится. В таком случае суммарное поле складывается из двух волн с взаимно-противоположным вращением вектора поля- 15 ризации. В зависимости от соотношения их амплитуд, определяемого величиной магнитного поля, при сложении поляризация получается от эллиптической до линейной.

Быстродействие перестройки поляризации 20 от линейной до круговой в предложенной антенне определяется временем перемагничивания полого цилиндрического электромаг. нита 6 и составляет 10 — 10 с. Максимально достижимое быстродействие ограничива- 25 ется релаксационными процессами в подложке 2 и может достигать 104 с.

Таким образом, предлагаемая антенна дает возможность увеличить быстродействие перестройки поляризации по сравнению с прототипом с 2 — 3 с. до 10 — 10з с Исключение механических элементов повышает надежность и долговечность устройства, а введение управляющего блока (5) позволяет осуществлять поляризационну11о модуляцию для кодировки сигнала.

Спиральная антенна, содержащая плоскую логарифмическую спираль и экран, о т л ич а ю щ а я с я тем, что, с целью повышения скорости изменения поляризации и осуществления поляризационной модуляции, между плоской логарифмической спиралью и экраном установлена ферритовая подложка, по периферии которой размещен полый цилиндрический электромагнит, последовательно соединенный с вновь введенными питающим и управляющим блоками.

Источники информации, принятые во внимание при экспертизе

1. Патент США № 3055003, кл. 343 — 756, 1962 (прототип) .
