Реферат

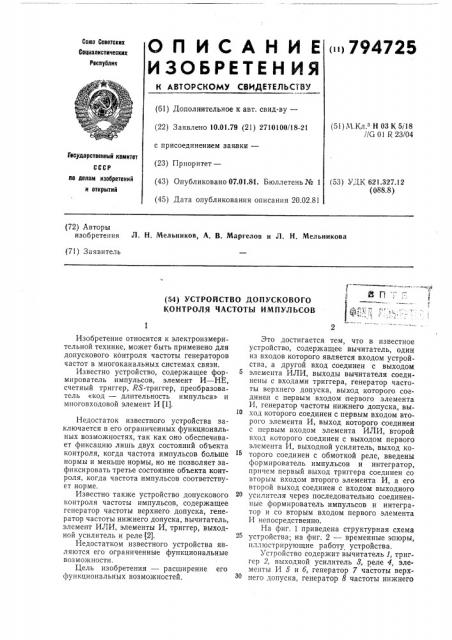

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

<>794725

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнятельное к авт. свид-ву— (22) Заявлено 10.01.79 (21) 2710100/18-21 с присоединением заявки— (23) Приоритет— (43) Опубликовано 07.01.81. Бюллетень № 1 (45) Дата опубликования описания 20.02.81 (51) М. Кл з Н 03 К 5/18

l/G 01 R 23/04

Государственный комитет ао делам изобретений и открытий (53) УДК 621.327.12 (088.8) (72) Авторы изобретения Л. Н. Мельников, А. В. Маргелов и Л. H. Мельникова (71) Заявитель

Г и (54) УСТРОЙСТВО ДОПУСКОВОГО

КОНТРОЛЯ ЧАСТОТЫ ИМПУЛЬСОВ

Изобретение относится к электроизмерительной технике, может быть применено для допускового контроля частоты генераторов частот в многоканальных системах связи.

Известно устройство, содержащее формирователь импульсов, элемент И вЂ” НЕ, счетный триггер, RS-триггер, преобразователь «код — длительность импульса» и многовходовой элемент И (11.

Недостаток известного устройства заключается в его ограниченных функциональных возможностях, так как оно обеспечивает фиксацию лишь двух состояний объекта контроля, когда частота импульсов больше нормы и меньше нормы, но не позволяет зафиксировать третье состояние объекта контроля, когда частота импульсов соответствует норме.

Известно также устройство допускового контроля частоты импульсов, содержащее генератор частоты верхнего допуска, генератор частоты нижнего допуска, вычитатель, элемент ИЛИ, элементы И, триггер, выходной усилитель и реле 12).

Недостатком известного устройства являются его ограниченные функциональные возможности.

Цель изобретения — расширение его функциональных возможностей.

Это достигается тем, что в известное устройство, содержащее вычитатель, один из входов которого является входом устройства, а другой вход соединен с выходом

5 элемента ИЛИ, выходы вычитателя соединены с входами триггера, генератор частоты верхнего допуска, выход кото рого соединен с первым входом первого элемента

И, генератор частоты нижнего допуска, вы10 ход которого соединен с первым входом второго элемента И, выход которого соединен с первым входом элемента ИЛИ, второй вход которого соединен с выходом первого элемента И, выходной усилитель, выход которого соединен с обмоткой реле, введены формирователь импульсов и интегратор, причем первый выход триггера соединен со вторым входом второго элемента И, а его второй выход соединен с входом выходного

20 усилителя через последовательно соединенные формирователь импульсов и интегратор и со вторым входом первого элемента

И непосредственно.

На фиг. 1 приведена структурная схема устройства; на фиг. 2 — временные эпюры, иллюстрирующие работу устройства.

Устройство содержит вычитатель 1, триггер 2, выходной усилитель 8, реле 4, элементы И 5 и б, генератор 7 частоты верхнего допуска, генератор 8 частоты нижнего

794725

҄) —. f

50

65 допуска, элемент ИЛИ 9, формирователь 10 импульсов и интегратор 11.

Устройство работает следующим ооразом.

Контролируемые импульсы поступают на второй вход вычитателя 1, на первый вход которого поступают с выхода элемента ИЛИ 9 импульсы от генератора 7, либо от генератора 8 в зависимости от состояния триггера 2 в момент включения устройства.

Предположим, что к первому входу вычитателя 1 подключен генератор 8 с частотой а исходное значение частоты входных импульсов f(fq (фиг. 2, эпюра в). Вычитатель I определяет разностную частоту

hfdf = — f> и формирует на одном из своих выходов импульсы с частотой следования ф, которые поступают на соответствующий вход триггера 2. Состояние триггера 2 при этом не изменяется, и остается подключен HbIM к вычитателю 1 через элемент И б и элемент ИЛИ 9 генератор 8. С увеличением частоты f разностная частота hf> уменьшается, при равенстве f = f импульсы на выходах вычитателя 1 отсутствуют. При

f)f первый же выходной импульс вычитателя 1 поступает на другой вход триггера 2 и переключает его в противоположное состояние, при этом элемент И б закрывается. а элемент И 5 открывается, подключая и вычитателю 1 генератор 7 с частотой fi. Если f ),, то первый же импульс разностной частоты Л) — — f — fi переводит триггер 2 в первоначальное состояние, элемент И 5 закрываетсяя, элемент И 6 открывается, по 1ключая к вычитателю 1 генератор 2 с частотой .

Таким образом, все время, пока выполняется условие f f

1 1 i 121 1!

Прп уходе контролируемой частоты от среднего значения зоны допуска f>+ Af равенство времен переключения нарушается.

Максимальное время переключения равно где „.,;., — минимальная разностпая частота, опредсляемая чувствительностью вычитатсля 1.

11ри равенстве контролируемой частоты

1 с одной из пороговых fi или f> триггер 2 остается в состоянии, противоположном тому, в котором он был до прихода последнего импульса с соответствующего хода выч и та тел я 1.

Потенциальный сигнал «f в норме» формируется по импульсному сигналу на соответствующем выходе триггера 2. Первоначально отделяются эти импульсы от потенциала, который присутствует на этом выкодс триггера 2 при f

Выделение импульсов осуществляется формирователем 10, который, кроме функции выделения, выполняет также функцию нор мализации длительности импульсов (фиг. 2, эпюра г). Выходные импульсы формирователя 10 поступают на вход,интегратора 11, который преобразовывает пачку импульсов в потенциал верхнего уровня (фиг.

2, эпюра д). Время интегрирования Т „выбирается

Если по истечении времени Т„, отсчитываемого от предыдущего импульса, следующий импульс не поступает, то уровень выходного потенциала интегратора 11 переключится с верхнего на нижний и реле 4 выключается, что свидетельствует о выходе контролируемой частоты за пределы допусков.

Сигналы «f больше, нормы» и «f меньше нормы» могут сниматься с соответствующих выходов триггера 2, так как при f)f, на одном из выходов триггера 2 присутствует потенциал верхнего уровня, на другом выходе — потенциал нижнего уровня, а при

t

Использование устройства допускового контроля частоты импульсов, реализующего контроль по методу «меньше — норма— больше», позволяет получить более полный объем информации о контролируемой частоте.

Формула изобретения

Устройство допускового контроля частоты импульсов, содержащее вычитатель, один из входов которого является входом устройства, а другой вход соединен с выходом элемента ИЛИ, выходы вычитателя соединены с входами триггера, генератор частоты верхнего допуска, выход которого соединен с первым входом первого элемента И, генератор частоты нижнего допуска, игход которого соединен с первым входом второго элемента И, выход которого соеди нсп с первым входом элемента ИЛИ, второй вход которого соединен с выходом пер794725 вого элемента И, выходной усилитель, выход которого соединен с обмоткой реле, о тличающееся тем, что, с целью расширения его функциональных возможностей, в него введены формирователь импульсов и интегратор, причем первый выход триггера соединен со вторым входом второго элемента И, а его второй выход соединен с входом выходного усилителя через последова тельно соединенные формирователь импульсов и интегратор и со вторым входом первого элемента И непосредственно.

Источники информации, принятые во з внимание при экспертизе:

1. Авторское свидетельство СССР № 577659, кл. Н 03 К 5/18, 1977.

2. Авторское свидетельство СССР № 566198, кл. G 01 К 23 04, 1977 (прото>0 тип).

794725

Pua. Z

Редактор Г. Петрова

Заказ 1760/134 Изд. № 125 Тираж 999 Подписное

НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий

113035, Москва, К-35, Раушская наб., д. 4/5

Тип. Харьк. фил. пред. «Патент»

F, 2

Составитель С. Бычков

Техред А. Камышникова Корректор И. Осиповская
