Класс 24а, 11, % 79509

СССР

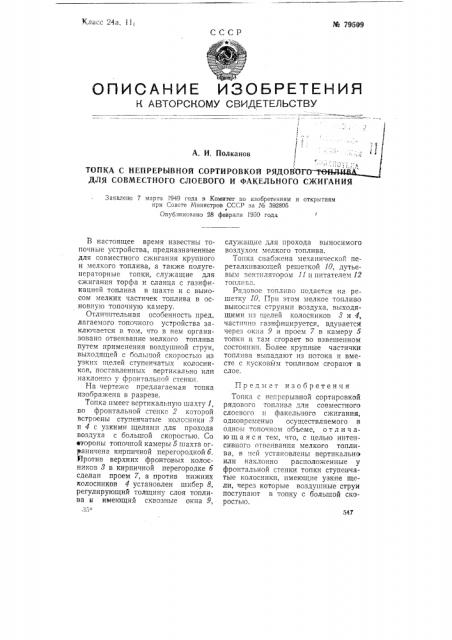

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

J

Г

А, И. Полканов 1

l

ТОПКА С НЕПРЕРЫВНОЙ СОРТИРОВКОЙ РЯДОВОГО

ДЛЯ СОВМЕСТНОГО СЛОЕВОГО И ФАКЕЛЬНОГО СЖИГАНИЯ

Заявлено 7 марга 1949 года в Комитет по изобретениям и открытиям при Совсге Министров СССР за ¹ 392805

Опубликовано 28 Февраля 1950 года

547

В настоящее время известны топочные устройства, предназначенные для совместного сжигания крупного и мелкого топлива, а также полугенераторные топки, служащие для сжигания торфа и сланца с газификацией топлива в шахте и с выносом мелких частичек топлива в основную топочную камеру.

Отличительная особенность пред лагаемого топочного устройства заключается в том, что в нем организовано отвеивание мелкого топлива путем применения воздушной струи, выходящей с больной скорость:о из узких щелей ступенчатых колосников, поставленных вертикально или наклонно у фронтальной стенки.

На чертеже предлагаемая топка изооражена в разрезе.

Топка имеет вертикальную шахту 1, во фронтальной стенке 2 которой встроены ступенчатые колесники 3 и 4 с узкими щелями для прохода воздуха с большой скоростью. Со етороны топочной камеры 5 шахта ограничена кирпичной перегородкой б.

Иротив верхних фронтовых колосников 8 в кирпичной перегородке б сделан проем 7, а против нижних колосников 4 установлен шибер 8, регулирующий толщину слоя топлива и имеющий сквозные окна 9, 35" служащие для прохода выносимого воздухом мелкого топлива.

Топка снаожена механической переталкнвающей решеткой 10, дутьевым вентилятором 11 и питателем 12 топлцга.

Рядовое топливо подается на решетку 10. При этом мелкое топливо выносится струями воздуха, выходящими из,целей колосников 8 и 4, частично газифицируется, вдувается через окна 9 и проем 7 в камеру 5 топки и там сгорает во взвешенном состоянии. Более крупные частички топлива выпадают из потока и вместе с кусковым топливом сгорают в слое.

Предмет изобретения

Топка с непрерывной сортировкой рядового топлива для совместного слоевого и факельного сжигания, одновременно осуществляемого в одном топочном объеме, о т л и ч аю щ а я с я тем, что, с целью интенсивного отвеивання мелкого топлива, в пей установлены вертикально или наклонно расположенные у фронтальной стенки топки ступенчатые колосники, имеющие узкие щели, через которые воздушные струи поступают в топку с большой скоростью.
