Реферат



Союз Советских

Социалистических

Республик

< >7954l7

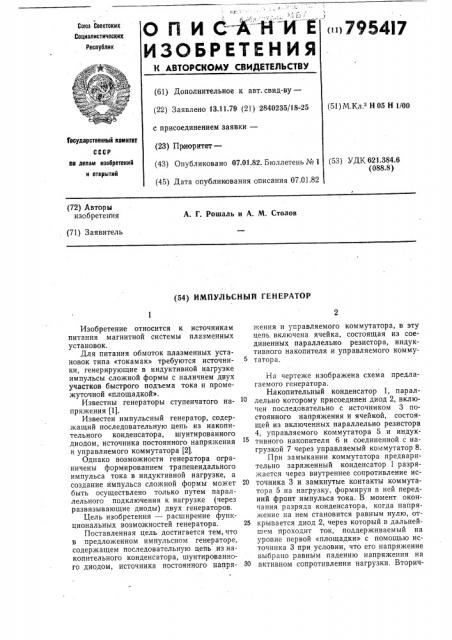

О П И С-А Н И Е

ИЗОБРЕТЕНИЯ

К аВтОРСКОМЮ СаИДатЕЛЬСтВ (61) Дополнительное к авт.свид-ву— (22) Заявлено 13.11.79 (21) 2840235/18-25 с присоединением заявки— (23) Приоритет— (43) Опубликовано 07.01.82. Бюллетень М 1 (45) Дата опубликования описания 07.0.1.82 (51) М.Кл. Н 05 Н 1/90

Гвсударствеииый комитет по делам изобретеиий и открытий (53) УДК 621.384.6 (088.8) (72) Авторы изобретения

А. Г. Рошаль и А, М. Столов (71.) Заявитель (54) ИМПУЛЬСНЫЙ ГЕНЕРАТОР

Изобретение относится к источникам питания магнитной системы плазменных установок.

Для питания обмоток плазменных установок типа «токамак» требуются источники, генерирующие в индуктивной нагрузке импульсы сложной формы с наличием двух участков быстрого подъема тока и промежуточной «площадкой».

Известны генераторы ступенчатого напряжения (1).

Известен импульсный генератор, содержащий последовательную цепь из накопительного конденсатора, шунтированного диодом, источника постоянного напряжения и управляемого коммутатора (2).

Однако возможности генератора ограничены формированием трапецеидального импульса тока в индуктивной нагрузке, а создание импульса сложной формы может 20 быть осуществлено только путем параллельного подключения к нагрузке (через развязывающие диоды) двух генераторов.

Цель изобретения — расширение функциональных возможностей генератора. 25

Поставленная цель достигается тем, что в предложенном импульсном генераторе, содержащем последовательную цепь из накопительного конденсатора, шунтированного диодом, источника постоянного напря- 30 жения и управляемого коммутатора, в эту цепь включена ячейка, состоящая из соединенных параллельно резистора, индуктивного накопителя и управляемого коммутатора.

На чертеже изображена схема предлагаемого генератора.

Накопительный конденсатор 1, параллельно которому присоединен диод 2, включен последовательно с источником 3 постоянного напряжения и ячейкой, состоящей из включенных параллельно резистора

4, управляемого коммутатора 5 и индуктивного накопителя 6 и соединенной с нагрузкой 7 через управляемый коммутатор 8.

При замыкании коммутатора предварительно заряженный конденсатор 1 разряжается через внутреннее сопротивление источника 3 и замкнутые контакты коммутатора 5 на нагрузку, формируя в ней передний фронт импульса тока. В момент окончания разряда конденсатора, когда напряжение на нем становится равным нулю, открывается диод 2, через который в дальнейшем проходит ток, поддерживаемый на уровне первой «площадки» с помощью источника 3 при условии, что его напряжение выбрано равным падению напряжения на активном сопротивлении нагрузки. Вторич795417

Формула изобретения

Составитель Е. Медведев

Техред И. Заболотнова Корректор И. Осиповская

Редактор Л. Утехина

Заказ 26/28 Изд. № 109 Тираж 855 Подписное

11ПО «Поиск» Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Тип. Харьк. фил. пред. «Патент» ный подъем тока осуществляется путем размыкания контактов коммутатора 5 и, как следствие, введением резистора 4 в контур тока, предварительно накопленного в индуктивном накопителе 6. При этом на нагрузке мгновенно возникает импульс высокого напряжения, благодаря чему ток в ней быстро нарастает до заданного максимального уровня. Задний фронт импульса формируется путем выключения илн реверса источника постоянного напряжения, в качестве которого может быть использован, например, управляемый преобразователь.

Благодаря расширению функциональных возможностей, предлагаемое устройство по своим техническим показателям становится сравнимо с суммарными показателями генераторов fl) и (ф

Импульсный генератор, содержащий последовательную цепь из накопительного

5 конденсатора, шунтированного диодом, источника постоянного напряжения и управляемого коммутатора, отл и ч а ю шийся тем, что, с целью расширения функциональных возможностей генератора, в эту цепь включена ячейка, состоящая из соединенных параллельно резистора, индуктивного накопителя и управляемого коммутатора.

Источники информации, принятые во

15 внимание при экспертизе;

1. Авторское свидетельство СССР № 282413, кл. Н 03 К 4/12, 1969.

2. Авторское свидетельство СССР

¹ 660077550066, кл. Н 03 К 3/53, 1978 (прототип).
