Вибровозбудитель направленныхколебаний

Вибровозбудитель направленныхколебаний

Иллюстрации

Показать все

Реферат



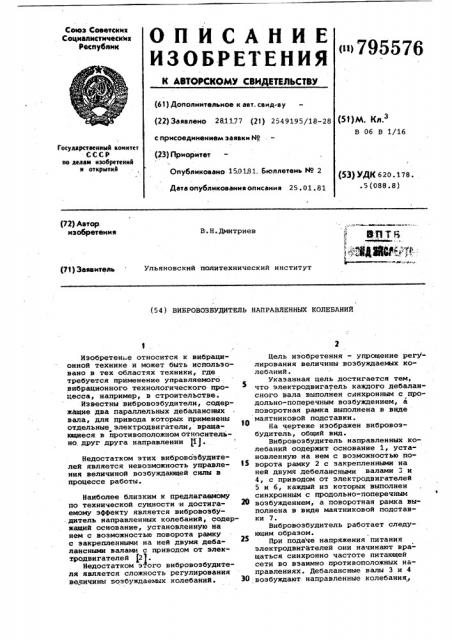

Союз Советских

Социалистических

Республик

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлемо 281177 (21) 2549195/18-28 с присоединением заявки ¹ (23) Приоритет

Опубликовано 15.0181. Бюллетвиь ¹ 2

«ti795576 (я)м к„

В 06 В 1/16

Государствениай комитет

СССР

lIo делам изобретеимй к откватий (53} УДК 620. 178. .5{088.8) Дата опубликования описания 25. 01 ° 81 (72) Автор. изобретения

В.Н.Дмитриев

Ульяновский политехнический институт (71) Заявитель

{54) ВИБРОВОЗБУДИТЕЛЬ НАПРАВЛЕННЫХ КОЛЕБАНИЯ

Изобретен е относится к вибрационной технике и может быть использовано в тех областях техники, где требуется применение управляемого вибрационного технологического процесса, например, в строительстве.

Известны вибровозбудители, содержащие два параллельных дебалансных вала, для привода которых применены отдельные электродвигатели, враща» ющиеся в йротивоположном относительно, друг друга направлении

Недостатком этих вибровозбудителей является невозможность управления величиной возбуждающей силы в процессе работы.

Наиболее близким к предлагаемому по технической сущности и достигаемому эффекту является вибровоэбудитель направленных колебаний, содержащий основание, установленную на нем с возможностью поворота рамку с закрепленными на ней двумя дебалансными валами с приводом от электродвигателей f2).

Недостатком этого вибровозбудителя является сложность регулирования вечичины возбуждаемых колебаний.

Цель изобретения — упрощение регулирования величины возбуждаемых колебаний.

Укаэанная цель достигается тем, что электродвигатель каждого дебалансного вала выполнен синхронным с продольно-поперечным возбуждением, а поворотная рамка выполнена в виде маятниковой подставки.

На чертеже изображен вибровозбудитель, общий вид.

Вибровозбудитель направленных колебаний содержит основание 1, установленную на нем с возможностью поворота рамку 2 с закрепленными на ней двумя дебелансными валами 3 и

4, с приводом от электродвигателей

5 и 6, каждый из которых выполнен синхронным с продольно-поперечным

20 возбуждением, а поворотная рамка выполнена в виде маятниковой подставки 7.

Вибровозбудитель работает следующим образом.

При подаче напряжения питания электродвигателей они начинают вращаться синхронно частоте питающей сети во взаимно противоположных направлениях. Дебалансные валы 3 и 4

ЗО возбуждают направленные колебания, 795576

Формула изобретения

Составитель Ю.Рождественский

Редактор Ю .Ковач Техред Н.Барадулина Корректор Г.Назарова

Заказ 95 Тираж 536 Подписное t ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент","г. Ужгород, ул. Проектная, 4 фаза которых относительно оси маятниковой подставки 7 зависит от соотнсщения токов в обмотках возбуждения электродвигателей 5 и 6, управляя величиной тока в которых поворачивают магнитную ось обмоток возбуждения относительно ротора и дебалансов и, следовательно, изменять взаимную ориентацию дебалансов и направление приложенной силы относительно оси маятниковой подставки.

Вибровозбудитель направленных колебаний, содержащий основание, установленную на нем с возможностью поворота рамку с закрепленными на ней двумя дебалансными валами, с приводом от электродвигателей, о т л ич а ю шийся тем, что, с целью упрощения регулирования величины воэ5 буждаемых колебаний, электродвигатель каждого дебалансного вала выполнен синхронным с продольно-поперечным возбуждением, а поворотная рамка выполнена в виде маятниковой под10 ставки.

Источники информации, принятые во внимание при экспертизе

1 ° Авторское свидетельство СССР

9 56246, кл. В 96 В 1/16, 1939.

2..Авторское свидетельство СССР

1$ Р 283643, кл. В 06 В 1/16, 1969 (прототип).
