Реферат

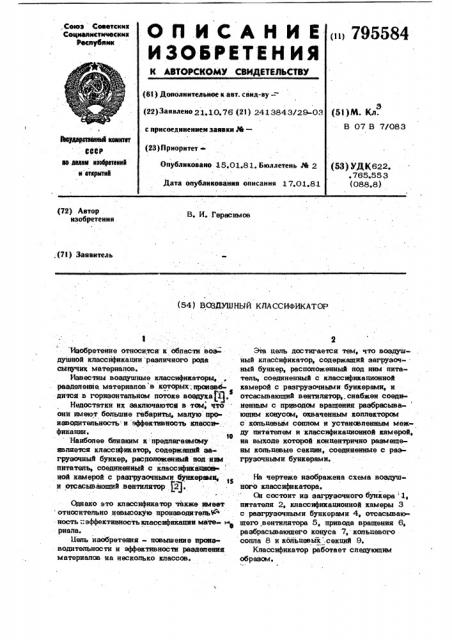

ОП КСАН ИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ.Сеюв Советских

Социалистических республик (i 795584 (63) plîâîëíèòåëüíîô K авт. свид-ву-(22)Заявлено 21.10.76 (21) 2413843/29 03 (5!)М. Кл.

В 07 В 7/083 с присоединением заявки М— (23) ПриорятетI

6вударатнанай пеантат еаер ие йвлам итабрпений в втнрмтнй (53) УДК622.

° 765.55 3 (088.8) Опубликовано 15.01.81, Бюллетень М 2 ,фата опубликования описания 1 7.01.81 (72) Автор изобретения

В. И. Герасимов. (73) Заявитель (54) ВОЗДУШНЫЙ КЛАССИФИКАТОР

Изобретение относится к обпасж воз: душной классификации различного рода сыпучих материалов.

Известны воздушные классификаторы, раздеп ение материалов в которых", проиэв6дится в горизонтальном потоке воздуха 1 . ав и

Недостатки их заключаются в том, что они имеют большие габариты, мапую прОиэводитепьность и эффективность кпаосификации. Наиболее бпиэким к: предлагаемому

1Е является кпассификаторв содержащий загрузочный бункер, рюдопеквнный под иим питатепь, соединенный с кпассификацион ной камерой с разгрузочными бункерммиу. в втвввываошвв вввтвввввр (2).

Однако это классификатор также имеет относительно невысокую проиэводитепьФ ность ц эффективность кпассификации мате- м риала.

Цепь изобретения - повышение производительности и эффективности разделения материаапов на несколько классов.

Эта цель достигается тем, что воздушный классификатор, содержащий загрузочный бункер, распопоженный нод ним питатель, соединенный с классификационной камерой с разгрузочными бункерами, и отсасывающий вентилятор,. снабжен соединенным с приводом вращения разбрасыва- ющим конуссы, охваченным коллектором с копьцевым сонном и устанавленным межДУ Пит&ТЕПЕМ И КП&ССИфихаПИОННОЙ К&МЕРОйв на выходе которой концентрично размещены кольцевые секции, соединенные с разгрузочными бункерами.

На чертеже изображена схема воздушного классификатора.

Ch состоит иэ загрузочного бункера 1, нитатепя 2, классификационной камеры 3 с разгрузочными бункерами 4, отсасывающего вентилятора 5, привода вращения 6, разбрасывающего конуса 7, копьцевого сопла 8 и кольцевых .секций 9.

Классификатор работает спедующим

Об РЯЭОМ в

3 7955

Исходный материал из загрузочного бункера 1 питателем 2 подается в разбрасывающий конус 7, иэ которого под воз.действием центробежных сил веером выбрасывается в классификационную. камеру 3.

Попадая под горизонтальные струи воздуха иэ кольцевого сопла 8, частицы изменяют свою траекторию. Более мелкие и легкие частицы оттеоняются а иентру потока, а более тяжепые концентрируются ближе к 1а периферии классификационной камеры 3.

Летящий поток частиц, встречая на своем пути кольиевые секиии 9, разделяется по классам, которые падают в соответствующие бункера 4. Поток воздуха, попадая в бункера 4, отсасывается из них вентилятором 5. С целью предотвращения оседания материала на стенках секций 9, они обладают воэможностью вращения вокруг горизонтальной оси.. 20

По сравнению с другими типами воздушных классификаторов данный классификатор обладает повышенной производительностью и эффективностью классификации.

84 4

Формула изобретения

Воздушный классификатор, содержащий загрузочный бункер, расположенный под ним питатепь, соединенный с классификаиионной камерой с разгрузочными бункерами, и отсасывающий вентилятор, î z л и ч а ю m и и с я тем, что, с иелью повышения проиэводительсности и эффективности разделения материалов на несколько классов, он снабжен соединенным с приводом вращения разбрасывающим конусом, охваченным коллектором с кольцевым соплом и установленным между. питателен и классификаиионной камерой, йа выходе которой концентрично размещены кольцевые секции, соединенные с разгрузочными бункерами.

Источники информации, принятые во внимание при экспертизе

1. Смышляев Г. К. Воздушная классификация в технологии переработки полезных ископаемых. М., Недра, 1969, с. 71-73.

2. Авторское свидетельство СССР

% 176211, кл. В 07 В 4/02, 1964.
