Способ правки листовых изделий
Патент 795617
Авторы
Классы МПК
Способ правки листовых изделий
Иллюстрации
Реферат

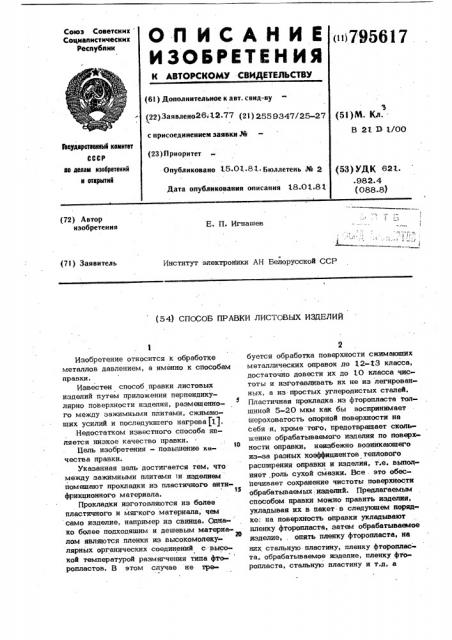

Союз Советских
Социапистических
Республик
ОП ИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ и 795617 (61) Дополнительное к авт. свид-B) (51)М. Кл.В 23. D 3./00 (22) Заявлено26 3.2.77 (21) 2559347/25-27 с присоединением заявки ¹ (23) П риорнтет
Воударстаеиный комитет
СССР
Опубликовано 4.5 01 84 Бюллетень № 2
Дата опубликования описания l8.03..8l до делам изобретений и открытий (-53) УДК 621.. .982.4 (088.8) (72) Автор изобретения
Е. П. Игнашев
Институт электроники АН Белорусской CCP (71) Заявитель (54) СПОСОБ ПРАВКИ ЛИСТОВЫХ ИЗДЕЛИЙ
Изобретение относится к обработке металлов давлением, а именно к способам правки.
Известен способ правки листовых изделий путем приложения перпендикулярно поверхности изделия, размешенно9 го между эажимными плитами, сжимающих усилий и последующего нагрева (1).
Недостатком известного способа является низкое качество правки.
Цель изобретения - повышение ка« т.о чества правки.
Указанная цель достигается тем, что между зажимными плитами 1и изделием помешают прокладки из пластичного антифрикционного материала.
Прокладки изготовляются из более пластичного и мягкого материала, чем само изделие, например из свинца. Однако более подходящим и дешевым материа20 лом являются пленки из высокомолекулярных органических соединений с высокой температурой размягчения типа фторопластов. В этом случае не тре2 буется обработка поверхности сжимаюших металлических оправок до 12-t3 класса, достаточно довести их до l0 класса чистоты и изготавливать их не иэ легированных, а из простых .углеродистых сталей.
Пластичная прокладка из фторопласта гопшиной 5-20 мкм как бы воспринимает шероховатость опорной поверхности на себя и, кроме того, предотвращает скольжение обрабатываемого изделия по поверхности оправки, неизбежно вознйкаюшего из-за разных коэффициентов теплового расширения оправки и иэделия, т.е. выполняет роль сухой смазки. Все это обеспечивает сохранение чистоты поверхности обрабатываемых, иэделий. Предлагаемым способом правки можно править иэделия, укладывая их s пакет в следующем порядке: на поверхность оправки укладывают пленку фторопласта, затем обрабатываемое изделие, . опять пленку фторопласта, на них стальную пластину, пленку фтороплас та, обрабатываемое изделие, пленку фторопласта, стальную пластину и т.д, а
3 79563. сверху — вторую часть оправки. Собранную оправку-сэндвич подвергают нагреву до температуры, обеспечивающей выравнивание изделий.
Пример . Из листа чистого алю% .мнния с поверхностью не хуже 3.2 класса нарезают пластины размером 0,1х40х х40. На пластины алюминия накладывают с двух сторон фторопластовые предварительно промытые в бензине прокладки размером 0,0lx50x50. Собирают их стОпкой и:;:вставляют между каждыми двумя соседними алюминиевыми пластинами стальные пластины размером 0,5-1х50х50, Чистота поверхности стальных пластин доведена до 10 класса. Весь пакет, состоящий из шести алюминиевых пластин., пяти стальных и 12 фторопластовых прокладок,-; вставляют в оправку и помещают под гидравлический пресс, где сжимают его усилием 5-6 т и скрепляют болтами. Оправку помещают в печь (тер7 ф мостат), нагревают до температуры
130-150 С и охлаждают с печью до
Ф комнатной температуры. После этого оправку-сэндвич разбирают.
Формула изобретения
Способ правки листовых изделий путем приложения перпендикулярно поверхности изделия, размещенного между зажимными плитами, сжимающих усилий и последующего, нагрева, о т л и ч а юшийся тем, что, с целью повышения качества правки, между зажимными плитами и изделием помещают прокладку из пластичного антифрикционного материала, Источники информации, принятые во внимание при экспертизе
3.. Авторское свидетельство СССР
% 465250, кл. В 2l Э 1/l0, 1 969.
Составитель Л. Позднеева
Редактор Т. Алякина Техред Н. Граб Корректор:g, Муска
Заказ .9550/5 Тираж 897: . Подписное
ВНИИПИ: Государс.твенного комитета СССР по делам изобретений и открытий
4.13035,. Москва, Ж-35, Раушская наб;, д. 4/5
Филиал. ППП Патент, r. Ужгород, yri. Проектная, 4
