Торцевая фреза

Торцевая фреза

Иллюстрации

Показать все

Реферат

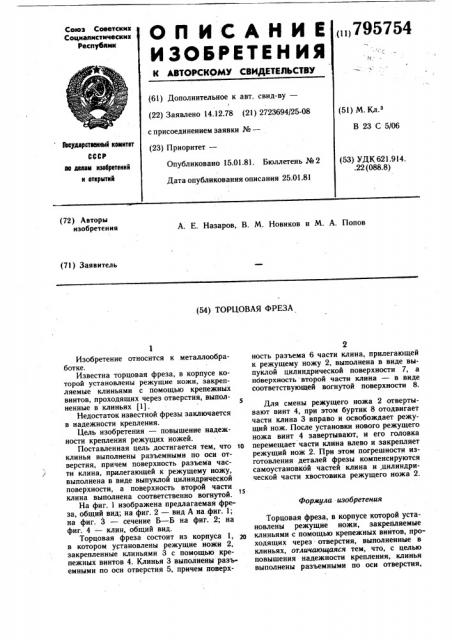

ОЛ ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистических

Республик 1 1, 795754 (61) Дополнительное к авт. свид-ву—

/ (22) Заявлено 14.12.78 (21) 2723694/25-08 (51) М.К .

В 23 С 5/06 с присоединением заявки №вЂ” (23) Приоритет—

Гннуднретненный иемнтет

СССР ио денем иэебретений и открытий (53) УДК 621.914..22 (088.8) Опубликовано 15.01.81. Бюллетень № 2

Дата опубликования описания 25.01.81 (72) Авторы изобретения

А. Е. Назаров, В. М. Новиков и М. А. Попов (71) Заявитель (54) ТОРЦОВАЯ ФРЕЗА

Формула изобретения!

Изобретение относится к металлообработке.

Известна торцовая фреза, в корпусе которой установлены режущие ножи, закрепляемые клиньями с помощью крепежных винтов, проходящих через отверстия, выполненные в клиньях (1).

Недостаток известной фрезы заключается в надежности крепления.

Цель изобретения — повышение надежности крепления режущих ножей.

Поставленная цель достигается тем, что клинья выполнены разъемными по оси отверстия, причем поверхность разъема части клина, прилегающей к режущему ножу, выполнена в виде выпуклой цилиндрической поверхности, а поверхность второй части клина выполнена соответственно вогнутой.

На фиг. 1 изображена предлагаемая фреза, общий вид; на фиг. 2 — вид А на,.фиг. 1; на фиг. 3 — сечение Б — Б на фиг. 2; на фиг. 4 — клин, общий вид.

Торцовая фреза состоит из корпуса 1, в котором установлены режущие ножи 2, закрепленные клиньями 3 с помощью крепежных винтов 4. Клинья 3 выполнены разьемными по оси отверстия 5, причем поверх2 ность разъема 6 части клина, прилегающей к режущему ножу 2, выполнена в виде выпуклой цилиндрической поверхности 7, а пбверхность второй части клина — в виде соответствующей вогнутой поверхности 8.

Для смены режущего ножа 2 отвертывают винт 4, при этом буртик 8 отодвигает части клина 3 вправо и освобождает режущий нож. После установки нового режущего ножа винт 4 завертывают, и его головка перемещает части клина влево и закрепляет режущий нож 2. При этом погрешности изготовления деталей фрезы компенсируются самоустановкой частей клина и .цилиндрической части хвостовика режущего ножа 2.

Торцовая фреза, в корпусе которой установлены режущие ножи, закрепляемые клиньями с помощью крепежных винтов, проходящих через отверстия, выполненные в клиньях, отличающаяся тем, что, с целью повышения надежности крепления, клинья выполнены разъемными по оси отверстия, 795754

Puz4

Составитель В. Григорьев

Редактор А. Наурсков Техред А. Бойкас Корректор С. КомаМ

Заказ 9427/12 Тираж 1159 Подписное

ВНИИ ПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент>, г. Ужгород, ул. Проектная, 4

< причем поверхность разъема части клина, прилегающей к режущему ножу, выполнена в виде выпуклой цилиндрической поверхности, а поверхность второй части клина выполнена соответственно вогнутой.

Источники информации, принятые во внимание при экспертизе

1. Ларин М. Н. Высокопроизводительные конструкции фрез и их рациональная эксплуатация. М., Машгиз, 1957, с. 55, рис. 25.
