Устройство для сварки продольныхшвов
Иллюстрации
Реферат

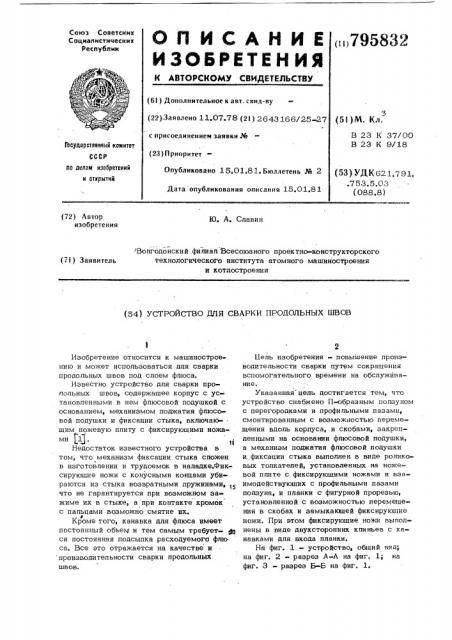

ОП ИСАНИЕ
ИЗОБРЕТЕН Ия
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советскнн
Соцнапнстнческнн
Респубпнк
Опубликовано 15,01.81.т>вллетень № 2
Дата опубликования описания 15.01.81 (51 ) М. Кл.
В 23 К 37/00
В 23 К 9/18
Гааударстввнный камнтет
А0 лелем изобретений и атнрытнй (53) УЛ К 62 1.7 91. .753.5,03 (088.8) (72) Автор изобретения
Ю. А. Славин Вопгодонский фийиап Всесоюзного проектно-конструкторского технологического института атомного машиностроения и котлостроения (7!) Заявитель (54) УСТРОЙСТВО ДЛЯ СВАРКИ ПРОДОЛЬНЫХ ШВОВ
Изобретение относится к машинострое нию и может использоваться для сварки продольных швов под слоем флюса.
Известно устройство для сварки проаопьных швов, содержащее корпус с установленными в нем фпюсовой подушкой с основанием, механизмом поджатия фпюсовой подушки и фиксации стыка, включаю-щим ножевую плиту с фиксирующими ножами (1g. т(Недостаток известного устройства в том, что механизм фиксации стыка сложен. в изготовлении и трудоемок в нападке.Фиксирующие ножи с конусными концами убираются из стыка возвратными пружинами, 1 что не гарантируется при возможном зажиме их в стыке, а при контакте кромок с пальцами возмо>кно смятие их.
Кроме того, канавка для флюса имеет постоянный объем и тем самым требует- ф ся постоянная подсыпка расходуемого флю са, Все ето отражается на качестве и производительности сварки продольных швов.
Пель изобретения - повышение производительности сварки путем сокращения вспомогательного времени на обслуживание.
Указанная цель достигается тем, что устройство снабжено П-образным ползуном с перегородками и профильными пазами, смонтированным с возможностью перемещения вдоль корпуса, и скобами, закрепленными на основании фпюсовой подушки, а механизм поджатия флюсовой подушки и фиксации стыка выполнен в виде роликовых толкателей, установленных на ножевой плите с фиксирующими ножами и взаимодействующих с профильными пазами ползуна, и планки с фигурной прорезью, установленной с воэможностью перемещения в скобах и замыкающей фиксирующие ножи. При етом фиксирующие ножи выполнены в виде двухсторонних клиньев с канавками дпя входа планки.
На фиг. 1 - устройство, общий вид; на фиг. 2 - разрез А-А на фиг, 1; на фиг. 3 — разрез Б-Б на фиг. 1.
3 7 958
Устройство для сварки продольных швов содержит корпус 1, на днище которого установлен П-образный ползун 2 с перегородками а и профильными пазами в .
Расстояние между перегородками а равно длине горизонтального участка с профильного Iks38 в. Горизонтальные участки с пазов в заканчиваются восходящими левыми и правыми участками. Ползун 2 установлен в направляющих 3 с 10 возможностью свободного перемещения, Через профипьные пазы в ползун 2 взаимосвязан с механизмом фиксации стыка и поджима фпюсовой подушки, выполненного в виде роликовых толкателей 4, укреп- 15 ленных на ножевой плите 5 с фиксирующими ножами 6, которые в свою очередь, подвижно связаны с втулками 7, установленными на основании флюсовой подушки
8, Между перегородками а ползуна 2 на- 20 ходится стержень 9, который соединен с планкой 10, имеющей продольные фигурные прорези < и установленной с возможностью перемещения в скобах 11, закрепленных на нижней поверхности основания флю- 5 совой подушки 8, По периметрам корпуса
1 и осчования флюсовой подушки 8 закреплена эпастичная подкладка 12. В качестве привода ползуна 2 используется гидроципиндр 13. Фиксирующие ножи 6 выполнены в виде двухсторонних клиньев и имеют горизонтальные канавки е, через которые осуществляется взаимосвязь с планкой
10. Ножевая плита 5 имеет прорезь для свободного перемещения в ней стержня 9. 35
Устройство работает следующим обра зом.
При перемещении ползуна 2 вправо, роликовые толкатепи 4 механизма фикса, ции стыка и поджима флюсовой подушки выводят ножевую плиту 5 с фиксирующими ножами 6 в верхнее йоложение и по упомянутым ножам производят стыковку кромок изделия. В этот же момент стержень 9 с планкой 10 перемещен в крайнее правое положение. При выдвижении штока цилиндра 13 ползун 2 перемещается влево, ь ропиковые топкатели. 4 опускаются вниз с ножевой плитой 5 и выталкивают из стыка фиксирующие ножи 6. При достиже-
; нии роликовыми топкателями 4 горизонTBkküíûõ участков с пазов в ползуна 2 горизонтапьные канавки е фиксирующих ножей 6 Йаходятся ниже основания .флюсовой подушки 8 в плоскости планки 10, За период перемещения роликовых толкаИ телей 4 по горизонтальным участкам с пазов в перегородкой а ползуна 2 стержень 9 с планкой 10 перемещается вле32 4 во, где планка 10 узкой частью прорезей входит в канавки е фиксирующих ножей 6.Далее происходит замыкание фиксирующих ножей 6 с основанием флюсовой подушки 8. При дальнейшем перемещении ползун 2, роликовые толкатепи 4, перемешаясь вверх с ножевой плитой 5 и фиксирующими ножами 6, находящимися в за» цеплении через планку 10 с основанием флюсовой подушки 8, поджимают фпюсовую подушку к свариваемому стыку, При вдвижении штока в цилиндр 13 устройство при водится в исходное положение. Возможность поджима нижележащих слоев флюса к стыку по мере его расхода сводит к минимуму затраты рабочего времени на его пополнение, Фиксирующие ножи, выполненные в виде двухсторонних клиньев и заккреппенные на одной плите, гарантируют их одновременное выдвижение из стыка, сводят к минимуму возможность снятия кромок стыка. Отсутствие зубчатых зацеплений, подшипников, пружин обеспечивает надежность и долговечность конструкции и резко сии>кает время ухода за устройством.
Формула изобретения
1. Устройство для сварки продольных швов, содержащее корпус с установпенными в нем флюсовой подушкой, с основанием, механизмом поджатия флюсовой подуш ки и фиксации стыка, включающим ноже вую плиту с фиксирующими ножами, о т— л и ч а ю щ е е с я тем, что, с целью повышения производительности сварки путем сокрашения вспомогательного времени на обслуживание устройство снабжено
П-образным ползуном с перегородками и профильными пазами, смонтированным с возможностью перемещения вдоль корпуса, и скобами, закрепленными на основа нии флюсовой подушки, а механизм поджатия флюсовой подушки и фиксации стыка выполнен в виде роликовых. толкателей, установленных на ножевой плите с фиксирующими ножами и взаимодействующих с профильными пазами попзуна, и планка с фигурной прорезью, установленной с возможностью перемещения в скобах и замыкающей фиксирующие ножи.
2. Устройство по и. 1> о т л и ч аю щ е е с я тем> что с фиксирующие ножи BblIIolkkIBHbJ в виде двухсторонних клиньев с канавками для входа планки, Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР
N 475240, кл. В 23 К 37/00, В 23 К 9/18, 18.06.73.
