Способ разделки стволов деревьеви штабелирования лесоматериалов наприречных складах лесозаготовительныхпредприятий

Способ разделки стволов деревьеви штабелирования лесоматериалов наприречных складах лесозаготовительныхпредприятий

Иллюстрации

Показать все

Реферат



Свез Советскмк

Сециалистииескик

Республик

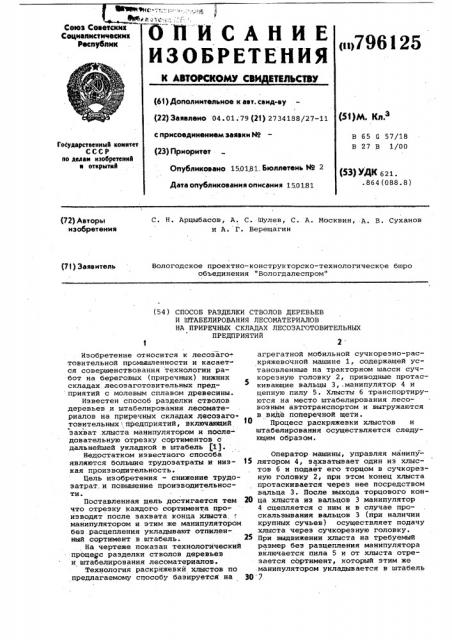

ПИСАН И Е

ИЗОБРЕТЕНИЯ (u)796325

К АВТОИЗОМУ СВИ ЕТЕЛЬСТВУ (61) дополнительное к авт. свид-ву (22) Завалено 04. 01. 79 (21) 2734188/27-11 с присоединением заявки ¹ (23) Приоритет

Опубликовано 150181. бюллетень № 2

Р1)М. К .

В 65 С 57/18

В 27 В 1/00

Государственный квинтет

СССР во дмаи нзобретеннй в открытнй (53) УДК 621. .864(088.8) Дата опубликования описания 15.01:81

С. Н. Арцыбасов, A. С. Шулев, С. A. Москвин, А. В. Суханов и A. Г. Верещагин (72} Авторы изобретения

Вологодское проектно-конструкторско-технологическое бюро объединения "Вологдалеспром" (71) Заявитель (54) СПОСОБ РАЗДЕЛКИ СТВОЛОВ ДЕРЕВЬЕВ

И ШТАБЕЛИРОВАНИЯ ЛЕСОМАТЕРИАЛОВ

HA ПРИРЕЧНЫХ СКЛАДАХ ЛЕСОЗАГОТОВИТЕЛЬНЫХ

ПРЕДПРИЯТИЙ

1 2

Изобретение относится к лесозаго-. товительной промышленности и касается совершенствования технологии работ на береговых (приречных) нижних складах лесозаготовительных пред приятий с молевым сплавом древесины.

Известен способ разделки стволов деревьев и штабелирования лесоматериалов на приречных складах лесозаготовительных:. предприятий, включающий

Ъ захват хлыста манипулятором и последовательную отрезку сортиментов с дальнейшей укладкой в штабель P).

Недостатком известного способа являются большие трудозатраты и низкая производительность.

Цель изобретения — снижение трудозатрат,и повышение производительности °

Поставленная дель достигается тем что отрезку каждого сортимента про-. изводят после захвата конца хлыста манипулятором и этим же манипулятором беэ расцепления укладывают отпиленный сортимент в штабель.

На чертеже показан технологический процесс разделки стволов деревьев и штабелирования лесоматериалов.

Технология раскряжевкй хлыстов по предлагаемому способу базируется на агрегатной мобильной сучкореэно-раскряжевочной машине 1, содержащей установленные на тракторном шасси сучкореэную головку 2, приводные протаскивающие вальцы З,.манипулятор 4 и цепную пилу 5. Хлысты 6 транспортируются на место штабелирования лесовозным автотранспортом и выгружаются в. виде поперечной щети.

Процесс раскряжевки хлыстов и штабелирования осуществляется следующим образом.

Оператор машины, управляя манипу15 лятором 4, захватывает один из хлыстов 6 и подает его торцом в сучкорезную головку 2, при этом конец хлыста протаскивается через нее посредством вальца 3. После выхода торцового кон20 ца хлыста иэ вальцов 3 манипулятор

4 сцепляется с ним и в случае проскальзывания вальцов 3 (при наличии крупных сучьев) осуществляет подачу хлыста через сучкорезную головку.

2э При выдвижении хлыста на требуемый размер без разцепления манипулятора включается пила 5 и от хлыста отрезается сортимент, который этим же манипулятором укладывается в штабель

30 ?

796125

После укладки сортимента оператор включает вальцы 3, в результате чего хлыст протаскивается через сучкорезную головку 2 на длину очередного сортимента, а манипулятор 4 сцепляется с концом хлыста, вышедшим из вальцов, после чего производится отрезка сортимента и цикл повторяется

По мере укладки штабеля 7 машина 1 перемещается в направлении поперечной щети хлыстов, обеспечивая разделку и укладку всего запаса подвезенного на место сплава объема древесины.

Формула изобретения

Способ разделки стволов деревьев н штабелирования лесоматериалов на приречных складах лесозаготовительных предприятий, включающий захват хлыста манипулятором и последовательную отрезку сортиментов cдальнейшей укладкой в штабель, о т л и ч а юшийся тем, что, с целью снижения трудозатрат и повышения производительности, отрезку каждого сортимента производят после захвата конца хлыста манипулятором и этим же манипулятором без расцепления укла о дывают отпиленный сортимент в штабель.

Источники информации, принятые во внимание при экспертизе

1$ 1. Барановский В. А., Некрасов P. М. Системы машин для лесозаготовок. М., "Лесная промышленность", 1977, с. 170, 171.

796125

Составитель Т. Дегтярева

Редактор А. Гук Техред H.Áàðàäóëèíà Корректор Е. Папп

Заказ 9693/31 Тираж 353 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений.и открытий

113035, Москва, Ж-.35, Раушская наб., д. 4/5

Филиал ППП "Патент" > r. Ужгород, ул. Проектная, 4
