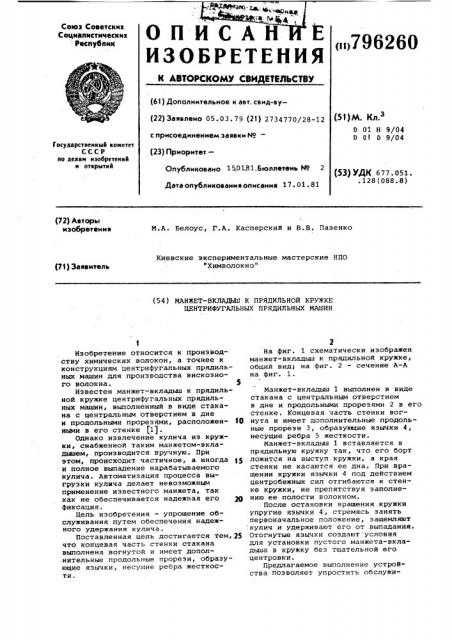

Я Хй н;ыо. в,:,,, ОП ИСАН Е

Союз Советских

Социалистических Республик о>796260

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

«м (61) Дополнительное к авт. сеид-ву(51)М. Кл.

0 01 Н 9/04

0 01 0 9/04 (22) Заявлено 05.03.79 (21) 2734770/28-12 с присоединением заявки ¹â€” (23) Приоритет—

Государственный комитет

СССР по делам нзобретеннй н открытнй (53) УДК б 7 7 . 051 . .128(088.8) Опубликовано 150181.бюллетень № 2

Дата опубликования описания 17. 01. 81 (72) Авторы изобретения

М.A. Белоус, Г.A. Касперский и В.В. Пазенко

Киевские экспериментальные мастерские НПО

"Химволокно" (71) Заявитель (54) МАНЖЕТ-ВКЛАДЫШ К ПРЯДИЛЬНОЙ КРУЖКЕ

ЦЕНТРИФУГАЛЬНЫХ ПРЯДИЛЬНЫХ МАШИН

Изобретение относится к производству химических волокон, а точнее к конструкциям центрифугальных прядильных машин для производства вискозного волокна. S

Известен манжет-вкладыш к прядильной кружке центрифугальных прядильных машин, выполненный в виде стакана с центральным отверстием в дне и продольными прорезями, расположен- !О ными в его стенке (1).

Однако извлечение кулича из кружки, снабженной таким манжетом-вкладьхаем, производится вручную. При этом, происходит частичное, а иногда т5 и полное выпадение нарабатываемого кулича. Автоматизация процесса выгрузки кулыча делает невозможным применение известного манжета, так как не обеспечивается надежная его 20 фиксация.

Цель изобретения — упрощение обслуживания путем обеспечения надежного удержания кулича.

Поставленная цель достигается тем, 25 что концевая часть стенки стакана выполнена вогнутой и имеет допол.нительные продольные прорези, образующие язычки, несущие ребра жесткости.

На фиг. 1 схематически изображен манжет-вкладыш к прядильной кружке, общий вид; на фиг. 2 — сечение A-A на фиг. 1.

Манжет-вкладыш 1 выполнен в виде стакана с центральным отверстием в дне и продольными прорезями 2 в его стенке. Концевая часть стенки вогнута и имеет дополнительные продольные прорези 3, образующие язычки 4, несущие ребра 5 жесткости.

Манжет-вкладыш 1 вставляется в прядильную кружку так, что его борт ложится на выступ. кружки, а края стенки не касаются ее дна. При вращении кружки язычки 4 под действием центробежных сил отгибаются к стенке кружки, не препятствуя заполнению ее полости волокном.

После остановки вращения кружки упругие язычки 4, стремясь занять первоначальное положение, защемляют кулич и удерживают его от выпадания.

Отогнутые язычки создают условия для установки пустого манжета-вкладыша в кружку беэ тщательной его центровки.

Предлагаемое выполнение устройства позволяет упростить обслужиI ф

"- °

3 - 796260

Формула изобретения

4l 7

Составитель Е. Драгомирецкая

Редакто В. РЬманенко Техред А. Ач Ко екто М. Ви гула

Заказ 9711/37 Тираж 493. Подписное

ВНИИПИ Государственного комитета СССР по делам изобретениЯ и открытий

113035 Москва, Ж-35 Ра шская наб. д. 4 5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4 вание путем надежного удержания кулича.

Манжет-вкладыш к прядильной кружке центрифугальных прядильных машин, выполненный в виде стакана с центральньич отверстием в дне и продольными прорезями, расположенными в его стенке, о т л и ч а ю щ и йс я тем, что, с целью упрощения обслуживания путем обеспечения надежного удержания кулича, концевая часть стенки стакана выполнена вогнутой и имеет дополнительные продольные прорези, образующие язычки, несущие ребра жесткости.

Источники информации, принятые so внимание при экспертизе

1. Авторское свидетельство СССР

Р 374023, кл. 0 01 Н 9/06, 1971.
