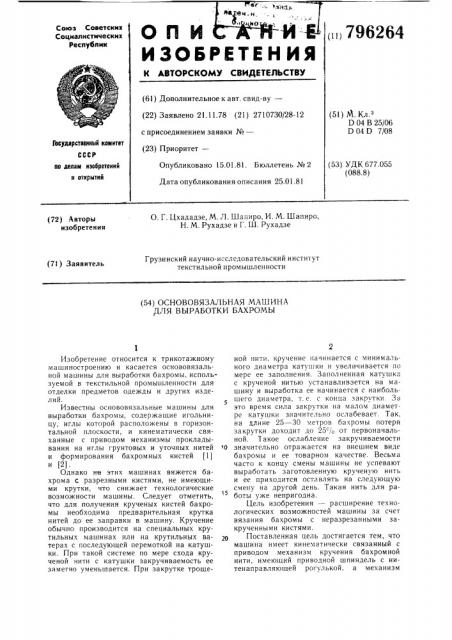

Изобретение относится к трикотажному машиностроению и касается основовязальной машины для выработки бахромы, используемой в текстильной промышленности для отделки предметов одежды и других изделий.

Известны основовязальные машины для выработки бахромы, содержащие игольницу, иглы которой расположены в горизонтальной плоскости, и кинематически свяха нные с приводом механизмы прокладывания на иглы грунтовых и уточных нитей и формирования бахромных кистей (1) и (2).

Однако на этих машинах вяжется бахрома с разрезными кистями, не имеющими крутки, что снижает технологические возможности машины. Следует отметить, что для получения крученых кистей бахромы необходима предварительная крутка нитей до ее заправки в машину. Кручение обычно производится на специальных крутильных машинах или на крутильных ватерах с последуЮщей перемоткой на катушки. При такой системе по мере схода крученой нити с катушки закручиваемость ее заметно уменьшается. При закрутке трощеной нити, кручение начинается с минимального диаметра катушки и увеличивается по мере ее заполнения. Заполненная катушка с крученой нитью устанавливается на машину и выработка ее начинается с наибольшего диаметра, т. е. с конца закрутки. За это время сила закрутки на малом диаметре катушки значительно ослабевает. Так, на длине 25 — 30 метров бахромы потеря закрутки доходит до 25% от первоначальной. Такое ослабление закручиваемости

10 значительно отражается на внешнем виде бахромы и ее товарном качестве. Весьма часто к концу смены машины не успевают выработать заготовленную кручен ю нить и ее приходится оставлять на следующую смену на другой день. Такая нить для работы уже непригодна.

Цель изобретения — расширение технологических возможностей машины за счет вязания бахромы с неразрезанными закрученными кистями.

Поставленная цель достигается тем, что машина имеет кинематически связанный с приводом механизм кручения бахромной нити, имеющий приводной шпиндель с нитенаправляющей рогулькой. а механизм

796264 формирования бахромных кистей содер?кит расположенный с торца игольницы и установленный с во3можностью качания относительно нее крючкообразный перехватчик бахромной нити, при этом между игольницей и перехватчиком смонтирован кинематически связанный с приводом механизм для съема сформированных бахромных кистей с перехватчика, имеющего рычаг с изогнутой лопаткой, вогнутая поверхность которой обращена в сторону игольницы.

На фиг. 1 изображена кинематическая схема машины; на фиг. 2 — вид с торца машины, разрез; на фиг. 3 — процесс формирования кистей бахромы; на фиг. 4 рисунок бахромы.

На главном валу 1 насажены шестерня 2, фрикционный диск 3, эксцентрики 4: 5, 6, 7 и 8 и пазовый кулачок 9. Шестерня 2 находится в зацеплении с шестерней, сидящей на валу 10. На валу 10 насажены кулачки 1 и 12, а также коническая шестерня, находящаяся в зацеплении с конической шестерней вала 13, на котором сидят эксцентрики 14 и 15, подвижно соединенные штока ми с качающимися рычагами 16 и 17. Рычаги 16 и 17 подвижно соединены со штоками, несущими нитеводители 18. Эксцентрики 4 и 11 подвижно соединены с крючеообразным перехватчиком 19, а эксцентрики 5 и 12 — со съемником 20, представляющим собой рычаг с лопаткой, имеющей вогнутую поверхность.

Сидящий на валу 1 эксцентрик 7 подBH?KHo соединен с рычагом, несущим движковые иглы 21, а эксцентрик 6 — с рь1чагом, несущим движки 22. Ушковые иглы 23 закреплены на валу. который соединен с пазовым кулачком 9 и эксцентриком—

Катушки с нитью надеты на шпиндель с рогулькой 24. Нить с катушки через глазок рогульки шпинделя, через глазок направляющего рычага 25, подающий конус 26 и прижимной валик проходит через глазок оттяжного прутка 27 в нитеводитель 18.

Нить с другой катушки подается таким же образом (на фиг. не н) в другой нитеводитель.

Машина работает следу1ощим образом.

При включении электродвигателя при?KHMHoH 1пкив и фрикционнь1й диск 3 приводят во вращательное движение главный вал 1. Сидящий на валу 1 эксцентрик 7 приводит в качательное движение рычаг и вместе с ним движковые иглы 2!. Одновременно с этим сидящий на главном валу 1 эксцентрик 6 через рычаг придает нужное движение движкам 22 игл.

Сидящий на валу 1 эксцентрик 8 сообщает ушковой игле 23 качательное движение, а пазовый кулачок 9 придает игле 23 поступательное движение, чем обеспечивается нужная амплитуда колебания ушковых игл для надежного прокладывания нитей основы на движковые иглы.

Or главного вала 1 через шестерн. и конические шестерни вращательное .Н жение передается валу 13 и эксцентрика.;;

14 и 15, которые приводят в качательное движение рычаги 16 и 17. Последние передают поступательное движение шестерням, на которых крепятся нитеводители 18.

При включении электродвигателя ременной передачей приводится во вращательное движение шпиндель с рогулькой 24, на котором сидит катушка с нитью бахро16 мы. Вращающаяся рогулька 24 закручи вает нить, которая вытягивается и подается конусам 26 на глазок оттяжного прутка 27 и в нитеводитель 18.

При увеличении потребности в нити

1$ пруток 27 опускается вниз и поворачивает ось, на которой сидит направляющий рычажок 25, который переводит нить на больший диаметр конуса 26, чем увеличивается подача нити. При уменьшении потребности нити натяжной пруток 27 поднимает2о ся вверх и рычажок 25 переводит нить на меньший диаметр конуса 26, чем уменьшается подача нити. Таким образом происходит саморегулирование подачи нити. Нитеводитель, проходя влево по фронту движИ ковых игл, прокладывает бахромную нить в момент, когда иглы находятся в крайнем заднем положении. При прохождении нитеводителя в крайнее правое положение нить захватывает и удерживает перехватчик 19, получающий движение от кулачков 4 и 11.

Надежный съем кисти бахромы с våрехватчика и отвод крученой бахромы из зо ны петлеобразования выполняет съемник, который под воздействием эксцентриков 5 и 15

И выполняет скребковое движение, закрывает кисть в момент отхода перехватчика и опускает ее.

Работа механизма съема бахромных кистей с перехватчика поясняется фиг. 3. Ни49 теводитель 18 (фиг. За) проходит в крайнее правое положение и перехватчик 19, поднявшись, перехватывает нить. Нитеводитель 18 (фиг. Зб) начинает движение влево и перехватчик 19 опускается вниз для свободного прохода нитеводителя, а съемник 20 и при этом поднимается вверх.

По окончании движения влево нитеводителя 18 съемник закрывает обе ветви нити (фиг. Зв) . Затем перехватчик 19 отводится назад (фиг. Зг), закрученные нити

so скручиваются друг с другом в выемке съемника, который начинает опускаться вниз (фиг. Зд) и освобождает крученую нить только в зоне, безопасной от игл, и после окончания процесса скручивания.

Изменение скорости машины осущест5% вляется передвижением фрикционного шкива электродвигателя по отношению к диску.

Для останова машины при обрыве нити применяется стандартный электроостанов с ла5 мелями. Для оттяжки бахромы установлен валиковый механизм с храповиком и собачками.

Формула изобретения

1. Основовязальная машина для выработки бахромы, содержащая игольницу, иглы которой расположены в горизонтальной плоскости, и кинематически связанные с приводом механизмы прокладывания на иглы грунтовых и уточных нитей и формирования бахромных кистей, отличающаяся тем, что, с целью расширения ее технологических возможностей, она имеет кинематически связанный с приводом механизм кручения бахромной нити, механизм формирования бахромных кистей содержит расположенный с торца игольницы и установленный с возможностью качания относительно нее крючкообразный перехватчик бахром796264

6 ной иити, а между игольницей и перехватчиком смонтирован кинематически связанный с приводом механизм для съема сформированных бахромных кистей с перехватчика.

2. Машина по и. 1, отличающаяся тем, 5 что механизм для съема сформированных бахромных кистей с перехватчика имеет рычаг с изогнутой лопаткой, вогнутая поверхность которой обращена в сторону игольницы.

3. Машина по п. 1, отличающаяся тем, что механизм кручения бахромной нити содержит приводной шпиндель под катушку с бахромной нитью, на котором жестко смонтирована нитенаправляющая рогулька.

Источники информации, принятые во внимание при экспертизе

1. Патент США № 3.653.230, кл. 66 — 85, 1972.

2. Патент США № 4.034.579. кл. 66 — 85, 1977.
