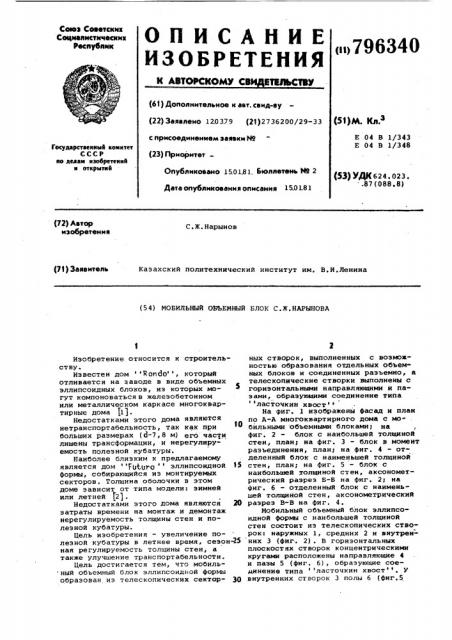

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

N АВТОИЖОМУ СВ ЮИЛЬСТВУ

Саюэ Советскик

Сециалистичесиик

Республик

<1>796340 (61) Дополнительное к авт. санд-ву (22) Заявлено 1 20 37 9 (21) 2 7 3 á 200/2 9-3 3 с присоединением эаявкм М9 (23) Приоритет

Опубликовано 15.01.81. Бюллетень М 2

Дата опубликования описания 15.01.81 (53jhh. Кл.з

Е 04 В 1/343

Е 04 В 1/348

Гвсударствеиимй комитет

СССР

so дмам изобретеиий и открытий (53) УДК624.023. -87 (088.8) (72) Автор изобретения

С.Ж.Нарынов

Казахский политехнический институт им. В.И.Ленина (71) Заявитель (5 4) МОБИЛЬНЫЙ ОБЬЕМНЫЙ БЛОК С. Ж. HAPblH0BA

Изобретение относится к строительству..

Из весте н дом R on do, который отливается на заводе в виде объемных эллипсоидных блоков, из которых могут компоноватьсяв железобетонном или металлическом каркасе многоквартирные дома tlj.

Недостатками этого дома являются нетранспортабельность, так как при больших размерах (d-7,8 м) его части лишены трансформации, и нерегулируемость полезной кубатуры, Наиболее близким к предлагаемому является дом 0 0го эллнпсоидной 35 формы, собирающийся из монтируемых секторов. Толщина оболочки в этом доме зависит от типа модели: зимней или летней (2).

Недостатками этого дома являются 20 затраты времени на монтаж и демонтаж нерегулируемость толщины стен и полезной кубатуры.

Цель изобретения — увеличение полезной кубатуры в летнее время, сезон-25 ная регулируемость толщины стен, а также улучшение транспортабельности.

Цель достигается тем, что мобиль= ный объемный блок эллипсоидьой формы образован из телескопических сектор- 3Р ных створок, выполненных с возможностью образования отдельных объемных блоков и соединенных разъемно, а телескопические створки выполнены с горизонтальными направляющими и пазами, образующими соединение типа ласточкин хвост

На фиг. 1 изображены фасад и план по A-А многоквартирного дома с мобильными объемными блоками; на фиг. 2 - блок с наибольшей толщиной стен, плану на фиг. 3 - блок в момент разъединения, плану на фиг. 4 - отделенный блок с наименьшей толщиной стен, план; на фиг. 5 — блок с наибольшей толщиной стен, аксонометрический разрез Б-Б на фиг. 2; на фнг. б — отделенный блок с наименьшей толщиной стен, аксонометрический разрез В-В на фиг. 4.

Мобильный объемный блок эллипсоидной формы с наибольшей толщиной стен состоит из телескопических створок . наружных 1, средних 2 и внутренних 3 (фиг. 2) . В горизонтальных плоскостях створок концентрическими кругами расположены направляющие 4 и пазы 5 (фиг. 6), образующие соединение типа ласточкин хвост . У внутренних створок 3 полы 6 (фиг.5

796340 и 6) и стены (оболочка) составляют цельную конструкцию. Стыки 7 средних 2 створок сбиты по отношению к стыкам 7 наружных l и внутренних 3 створок (фиг. 2). Оконные проемы наружных 1, средних 2 и внутренних

3 створок расположены против друг уга, дверные также. ЗапаснЫе полы (фиг. 4 и 6), отличающиеся большим размером от полов 6 внутренних 3 створок на величину площади ширины стен наружных l и средних 2 створок, как и полы 6 имеют в нижних основаниях выпуклую поверхность, соответствующую линии кривой стнорок. На этих поверхностях расположены пазы 5 (фиг, 6) . Все полы н нижней части имеют секторные опоры 9 (фиг. 5 и 6), 3апасные полы в зимнее время хранятся в запасниках.К цилиндрической кон-, соли, внутри которой находятся трубы с коммуникациями, жестко крепится Ю секторной опорой 9 лишь один пол, в результате .чего один блок 1Î становится стационарным, а два других -ll мобильными.

Разделение и самостоятельное функ- ру ционирование мобильных блоков из одного блока происходит следующим образом.

Разъединяют полы, соединенные резьбовыми соединениями, затем произво- О дится проворот средних 2 створок так, чтобы их стыки 7 встали против стыков

7 наружных l и внутренних 3 створок, При помощи крана, установленного в верхней части многоквартирного дома, опускают отделенные блоки на транспортирующие машины. На новом месте проживания к полу 6 крепятСя на реэьбовых соединениях запасные полы 8.

Секторными опорами 9 полон блок устанавливается на цилиндрический 40 стакан с пневмотелескопическими опорами (фиг. 6) . Затем выдвигается средняя 2 створка, после нее наружная 1. Для лучшего скольжения направляющих и пазов последние могут 4 быть изготовлены с роликами или подшипниками,,а н крайних точках иметь фиксаторы, контролирующие выход створок за пределы блока. В образовавшемся шне 12 (фиг.. 4) между наружной 1 и внутренней 3 створками устанавливаются ограждения и крепятся. аналогичным образом развертывается блок оставшийся н многоквартирном доме. В результате соединения и разъединения блоков можно. получить три варианта использования их B качестве жилища: при соединении всех створок - блок с. наибольшей толщиной стен, но с меньшей полезной кубатурой (зимний вариант); при разъединении на три отдельных блоков, полезная кубатура увеличивается в три раза, толщина стен уменьшается н три раза (летний вариант) 1 при разъединении, а затем соединении двух блоков вместе и одного отдельно полезная кубатура увеличивается в два раза, толщина стен в одном отдельном блоке наименьшая, а в другом блоке средняя, в дне створки (зимне-летний вариант), Мобильный объемный блок C.Æ.Hàðûнова может использоваться в качестве жилища для семей работников ряда специальностей: животноводов отгон;ного пастбища, хлеборобов на току, етроителей дорог и линий; геологов, охотников и других, у которых место приложения труда зависит от времени года - зимой они вместе с семьями, летом вдали от поселения. Мобильный объемный блок может найти применение в перспективе, когда с улучшением конструкционных и теплотехнических качеств толщина ограждающих конструкций не будет иметь решаюшего значения и н обычном строительстве жилых зданий. В этом случает расширение и уменьшение жилой кубатуры будет зависеть от жизненных процессов, протекаемых в данной семье - прием гостей, дачный период, занятие по интересу, рождение, смерть, отъезд членов семьи. Предпочтительный материал для изготовления таких блокон - пластмассы, дерево, легкие металлы.

Формула изобретения

1. Мобильный объемный блок эллипсоидиой формы, о т л,и ч а ю щ и и с я тем, что, с целью увеличения полезной кубатуры, а также улучшенИя транспортабельности, объемный блок образован из телескопических секторных створок, выполненных с возможностью образования отдельных объемных блокоь и соединенных разъемно, 2. Блок. по п. 1, о т л и ч а юшийся тем, что телескопические створки выполнены с горизонтальными направляющими и пазами, образующими соединения типа ласточкин хвост .

Источники информации, принятые во внимание при экспертизе

1. Мобильные жилища для Севера.

Л., 1976, с. 154.

2. Мобильные жилища для Севера

Л., 1976, с. 153 (прототип).
