Реферат

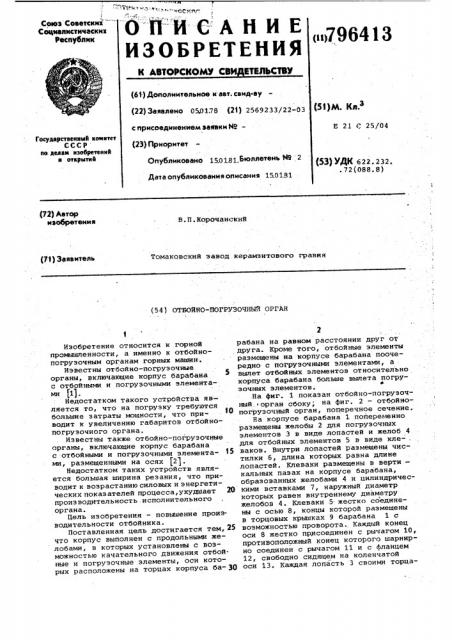

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советскид

Социалистическиз

Республик

<и>796413

К АВТОРСКОМУ СВИ ИТВЛЬСТВУ (61) Дополнительное к авт. свид-ау (22) Заявлено 050178 (21) 2569233/22-03 (51}М. Kë.3 с присоединением заявки Hо—

Е 21 С 25/04

Государствемыый коимтет

СССР

IIo. дедам мзобуетеммй м открнтмй (23) приоритет

Опубликовано 15.0181 Ьюллетень М 2

Дата опубликования описания 15.0181 (53) УДК 622. 232. .72(088.8) (72) Автор изобретеии я

В.П.Корочанский

Томаковский завод керамзитового гравия (73) Заявитель (54) ОТБОИНО-ПОГРУЗОЧНЫИ ОРГАН

Изобретение относится к горной промышленности, а именно к отбойнопогрузочным органам горных машин..

Иэвестны отбойно-погрузочные органы, включающие корпус барабана с отбойными и погрузочными элемента(1).

Недостатком такого устройства является то, что на погрузку требуются большие затраты мощности, что приводит к увеличению габаритов отбойнопогрузочного органа.

Известны также отбойно-погрузочные органы, включающие корпус барабана с отбойными и погрузочными элемента- 15 ми, размещенными на осях (2).

Недостатком таких устройств является большая ширина резания> что приводит к возрастанию силовых и энергетических показателей процесса, ухудшает 20 производительность . исполнительного органа.

Цель изобретения — повышение производительности отбойника.

Поставленная цель достигается тем, 25 что корпус выполнен с продольными желобами, в которых установлены с возможностью качательного движения отбойные и погрузочные элементы, оси которых расположены на торцах корпуса ба- Я) рабана на равном расстоянии друг от друга. Кроме того, отбойные элементы размещены на корпусе барабана поочередно с погруэочными элементами, а вылет отбойных элементов относительно корпуса барабана больше вылета погрузочных элементов. .На фиг. 1 показан отбойно-погрузочный 4орган сбоку; на фиг. 2 — отбойно-. погрузочный орган, поперечное сечение.

На корпусе барабана 1 попеременно размещены желобы 2 для погрузочных элементов 3 в виде лопастей и желоб 4 для отбойных элементов 5 в виде кле- . ваков. Внутри лопастей размещены чистилки б, длина которых равна длине лопастей. Клеваки размещены в вертикальных пазах на корпусе барабана, образованных желобами 4 .и цилиндрическими вставками 7, наружный диаметр которых равен внутреннему диаметру желобов 4. Клеваки 5.жестко соединены с осью 8, концы которой размещены в торцовых крышках 9 барабана 1 с воэможностью проворота. Каждый конец оси 8 жестко присоединен с рычагом 10, противоположный конец которого шарнирно соединен с рычагом 11 и с фланцем

12, свободно сидящем на коленчатой оси 13. Каждая лопасть 3 своими торца796413 ми также соединена с фланцем 12 при помощи рычагов 14. Рычаг 15 соединен с фланцем 12 жестко, а с лопастью 3 шарнирно.

При вращении барабана 1 вокруг коленчатой оси 13 лопасти 3 и клеваки 5 совершают качальные движения, попеременио выступая за пределы наружной поверхности барабана. При этом клеваки

5 ведут отбойку материала, а лопасти 3 совершают его погрузку. Режущая часть клеваков 5, имея круглое сечение, подвергается меньшему сопротивлению при внедрении и,развивая большое удельное давление, разрушает материал.Клеваки 5 приводятся в качательное движение вместе с осью 8 при помощи рычагов 10 и 11, а также фланца 12 в пазах, образованных желобами

4 и цилиндрическими вставками 7. При дальнейшем вращении барабана 1 клеваки 5, подходя к разгрузочному кон- 20 вейеру полностью втягиваются в свои пазы. Лопасти 3 совершают качательное движение при помощи рычагов 14 и ры-.: чага 15 в пазах, образованных желобами 2 и чистилками 6. При втягивании д лопастей 3 в пазы отбитый материал подается на разгрузочный конвейер машины..Длина выхода клеваков 5 за пределы барабана больше, чем выход лопастей 3.

Формула изобретения

1. Отбойно-погрузочный орган,включающий корпус барабана с отбойными и погрузочными элементами, размещенными на осях, отличающийся тем, что, с целью повышения производительности отбойки, корпус выполнен с продольными желобами, в которых установлены с возможностью качательного движения отбойные и погрузочные элементы, оси которых расположены на торцах корпуса барабана на равном расстоянии друг от друга.

2. Отбойно-погрузочный орган по п.1, отличающийся тем, что отбойные элементы размещены на корпусе барабана поочередно с погрузочными элементами.

3. Отбойно-погрузочный орган по пп.1 и 2, отличающийся тем, что вылет отбойных элементов относительно корпуса барабана больше вылета погрузочных элементов.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 240529, кл. E 21 С 25/04, 1962.

2. Авторское свидетельство СССР

Р 365471, кл. E 21 С 27/24, 1971.
