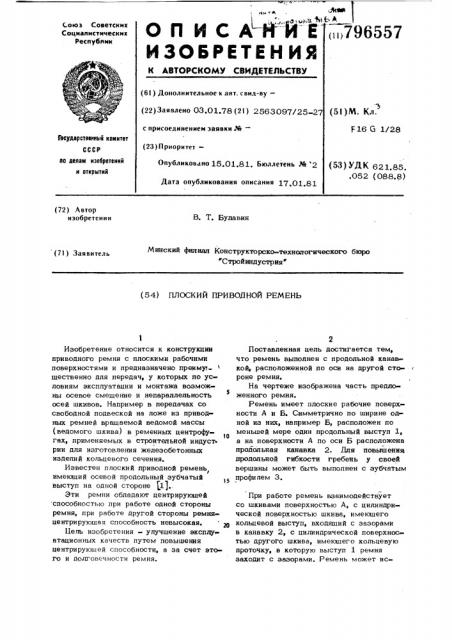

(О П И С А Й" Й Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

С.оюз Советскик

Социапистическик

Респубпни >796557 (6l ) Дополнительное к авт. свил-ву— (22) Заявлено 03.01.78 (2! ) 2563097/25-27 с присоединением заявки ¹ (23) П риоритет—

Опубликовано 15.01 81. Бюллетень № 2

Дата опубликования описания 17.01.81 (51) М. Кл.

116 G 1/28

Гваударствеииый комитет ао делам изобретений и открытий (53 ) УД К 62 1. 85. .052 (088.8} (72) Автор изобретения

В. Т. Булавин

M инский филиал Конструкторско-технопогического бюро

"Строй индустрия (71) Заявитель (54) ПЛОСКИЙ ПРИВОДНОЙ РЕМЕНЬ

Изобретение относится к конструкции приводного ремня с плоскими рабочими поверхностями и предназначено преимуз щественно дпя передач, у которых по условиям эксплуатации и монтажа возможны осевое смещение и непараллельность осей шкивов, Например в передачах со свободной подвеской на ложе из приводных ремней вращаемой ведомой массы (ведомого шкива) в ременных центрофу1О

rax, применяемых в строительной индуст. рии дпя изготовления железобетонных изделий кольцевого сечения.

Известен плоский приводной ремень

I имеющий осевой продольный зубчатый

15 выступ на одной стороне (1),.

Эти ремни обладают центрирующей способностью при работе одной стороны ремня, при работе другой стороны ремня центрирующая способность невысокая.

Бель изобретения - улучшение эксплуатационных качеств путем повышения центрируюшей способности, а за счет этого и долговечности ремня.

Поставленная цель достигается тем, что ремень выполнен с продольной канавкой, распопоженной по оси на другой стороне ремня.

На чертеже изображена часть предложенного ремня.

Ремень имеет плоские рабочие поверхности А и Б. Симметрично по ширине одной из них, например Б, расположен по меньшей мере один продольный выступ 1, а на поверхности А по оси Б расположена проаольная канавка 2. для повышения продольной гибкости гребень у своей вершины может быть выполнен с зубчатым профилем 3.

При работе ремень взаимодействует со шкивами поверхностью А, с цилиндрической поверхностью шкива, имеющего кольцевой выступ, входящий с зазорами в канавку 2, с цилиндрической поверхностью другого шкива, имеющего кольцевую проточку, в которую выступ 1 ремня заходит с зазорами. Ремень может исj або м,а к

3 пользоваться и приводах со шкивами, вращающимися в разных направлениях.

Предлагаемая конструкция приводного ремни обеспечивает повышенную центри рукицую способность эа счет наличия по оси ремня по меньшей мере одного гребня и одной канавки, расположенных на его противоположных рабочих поверх ностях повышает долговечность ремней и надежность ременных передач эа счет улучшения центрирующей способности ремня, особенно с возможным осевым смещением и непараллельностью осей шкивов; дает возможность использовать приводные ремни с плоскими рабочими поверхностями для привода ременных центрифуг предназначенных для изготовления железобетонных изделий кольцевого сечения взамен дорогостоящих и недолговечных клиновых ремней, Ф ор мула

5 изобретения

Источники ийформации, 15 принятые во внимание при экспертизе

1. Патент Англии 34 1296039, кл. F16 G 1/08, 1972.

Плоский приводной ремень, имеющий осевой продольный выступ на одной стороне, отличающи йся тем Ъ

Э что, с целью улучшения эксплуатационных

lo качеств при работе обоих сторон ремня, он выполнен с продольной канавкой, расположенной по оси на другой стороне ремня.

Составитель А. Плавинская

Редактор Л. Повхан Техред А.Бабинец Корректоо Q. Билак

Заказ 9748/52 Тираж 1017 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Мсскна, Ж-35 Раушскан наб., а. 4/5

Филиал ППП "Патент, г.Ужгород, ул. Проектная, 4
