Патент ссср 79666

Патент ссср 79666

Иллюстрации

Показать все

Реферат



Класс 65а-, 71

Лв 79666

СССР

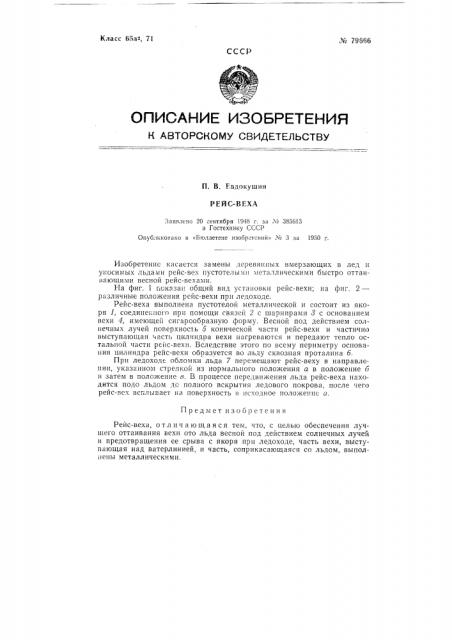

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

П. 8 Евдокушин

РЕЙС-ВЕХА

Заявлено 20 сентября 1948 г. за М 385613 в Гостехннку СССР

Онублнковано в «Б оллетене изобретений» М 3 за

1950 г.

Предмет изобретения

Рейс-веха, отличающаяся тем, что, с целью обеспечения лучшего оттаивания вехи ото льда весной под действием солнечных лучей и предотвращения ее срыва с якоря при ледоходе, часть вехи, выступающая над ватерлинией, и часть, соприкасающаяся со льдом, выполнены металлическими.

Изобретение касается замены деревянных вмерзающих в лед и уносимых льдами рейс-вех пустотелыми металлическими быстро оттаивающими весной рейс-вехами.

На фиг. 1 гоказа» общий вид установки рейс-вехи; на фпг. 2— различные положения рейс-вехи при ледоходе.

Рейс-веха выполнена пустотелой металлической и состоит из якоря 1, соединенного при помощи связей 2 с шарнирами 8 с основанием вехи 4, имеющей сигарообразную форму. Весной под действием солнечных лучей поверхность 5 конической части рейс-вехи и частично выступающая часть цилиндра вехи нагреваются и передают тепло остальной части реис-вехи. Вследствие этого по всему периметру основания цилиндра рейс-вехи образуется во льду сквозная проталина 6.

Прп ледоходе обломки льда 7 перемещают рейс-веху в направлении, указанном стрелкой из нормального положения а в положение 6 и затем в положение в. В процессе передвижения льда рейс-веха находится подо льдом дс полного вскрытия ледового покрова, после чего рейс-вех всплывает на поверхность в исходное положе не а. № 79666

Фиг. I

Тс. ред T. П, Курилко

Корректор T. Д Хромцева

Редактор Дуоровин

Подп. к печ. 11/II — 64 г. Формат бум. 70Х108 /iq Объем 0,18 изд. л.

Зак. 451б/8 Тираж 200 Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4 (ипография, пр Сапунова, 2
