Стабилизатор расхода жидкостипрямого действия

Стабилизатор расхода жидкостипрямого действия

Иллюстрации

Показать все

Реферат

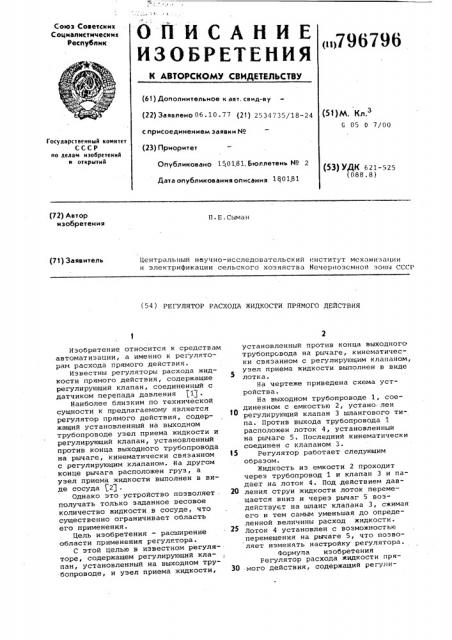

ИСАНИЕ

ИЗОБРЕТЕНИЯ

О П

Союз Советскмк

Соцмалистмческмк

Республик о>796796

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (б1) Дополнительное к авт. сеид-ву (22) Заявлено 06 ° 10 ° 77 (21) 2534735/18-24 с присоединением заявки ¹ (5()V. Нл.

G 05 О 7/00

Государственный комитет

СССР но делам изобретений и открытий (23) Приоритет

Опубликовано 150181, Бюллетень ¹ 2

Дата опубликования описания 1ч 0181 (53) УДН б21-525 (088.8) (72) Автор и з обретен и я

П. Е . Сыма н

Центральный научно-исследовательский институт механизации и электрификации сельского хозяйства Нечерноземной зоны СССР (71) Заявитель (54) РЕГУЛЯТОР РАСХОДА ЖИДКОСТИ ПРЯМОГО ДЕЙСТВИЯ

Изобретение относится к средствам автоматизации, а именно к регуляторам расхода прямого действия.

Известны регуляторы расхода жидкости прямого действия, содержащие регулирующий клапан, соединенный с датчиком перепада давления 11 .

Наиболее близким по технической сущности к предлагаемому является регулятор прямого действия, содержащий установленный на выходном трубопроводе узел приема жидкости и регулирующий клапан, установленный против конца выходного трубопровода на рычаге, кинематически связанном с регулирующим клапаном. На другом конце рычага расположен груз, а узел приема жидкости выполнен в виде сосуда 121 .

Однако это устройство позволяет . получать только заданное весовое количество жидкости в сосуде, что существенно ограничивает область его применения.

Цель изобретения — расширение области применения регулятора.

С этой целью в известном регуляторе, содержащем регулирующий клапан, установленный на выходном трубопроводе, и узел приема жидкости, установленный против конца выходного трубопровода на рычаге, кинематически связанном с регулирующим клапаном, узел приема жидкости выполнен в виде лотка.

На чертеже приведена схема устройства.

На выходном трубопроводе 1, соединенном с емкостью 2, устано лен регулирующий клапан 3 шлангового типа. Против выхода трубопровода 1 расположен лоток 4, установленный на рычаге 5. Последний кинематически соединен с клапаном 3.

15 Регулятор работает следующим образом.

Жидкость из емкости 2 проходит через трубопровод 1 и клапан 3 и падает на лоток 4. Под .действием дав20 ления струи жидкости лоток перемещается вниз и через рычаг 5 воздействует на шланг клапана 3, сжимая его и тем самым уменьшая до определенной вели:ины расход жидкости.

Лоток 4 установлен с возможностью перемещения на рычаге 5, что позволяет изменять настройку регулятора.

Формула изобретения

Регулятор расхода жидкости пря30 мого действия, содержащий регули796796

Составитель Н.Ланин

Редактор М.циткина Техред С.Мигун Корректор Н.Григорук

Заказ 9767 64 Тираж 951 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Филиал ППП"Патент", г.ужгород,ул. Проектная,4 рующий клапан, установленный на выходном трубопроводе, и узел приема жидкости, установленный против конца выходного трубопровода на рычаге, кинематичесни связанном с регулирующим клапаном, о т л и ч а ющ,и и с я тем, что, с целью расширения области приМенения, узел приема жидкости выполнен в виде лотка.

Источники информации, принятые во внимание при экспертизе

1.Автоматические приборы, регуляторы и управляющие машины. Справочное пособие. M., "Машиностроение", 1968, с. 353-354, рис.Ю6.

2. Черепнев A.И. Истоки автоматизации. M. "Наука", 1975, с. 52, рис. 19 (прототип).
